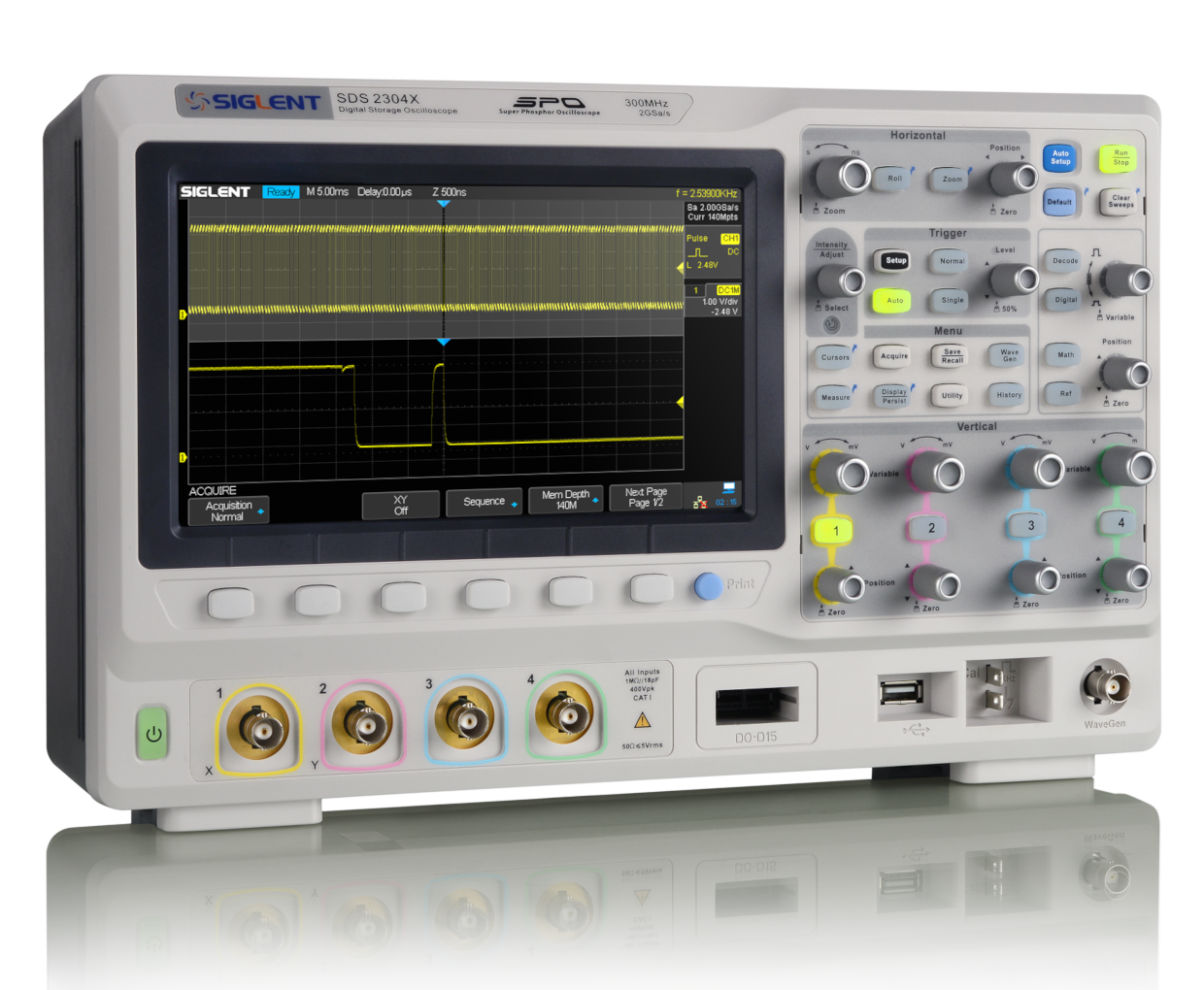

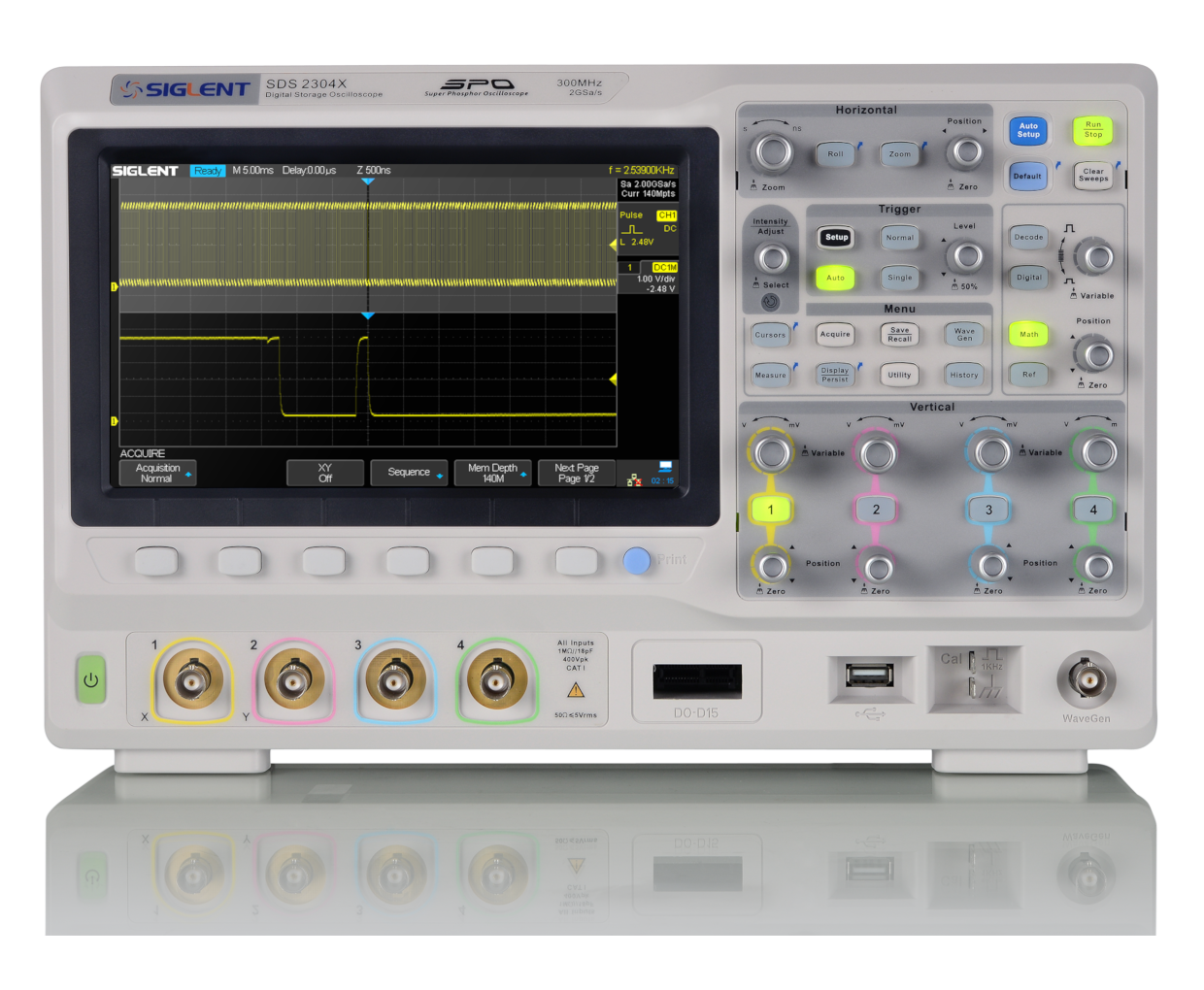

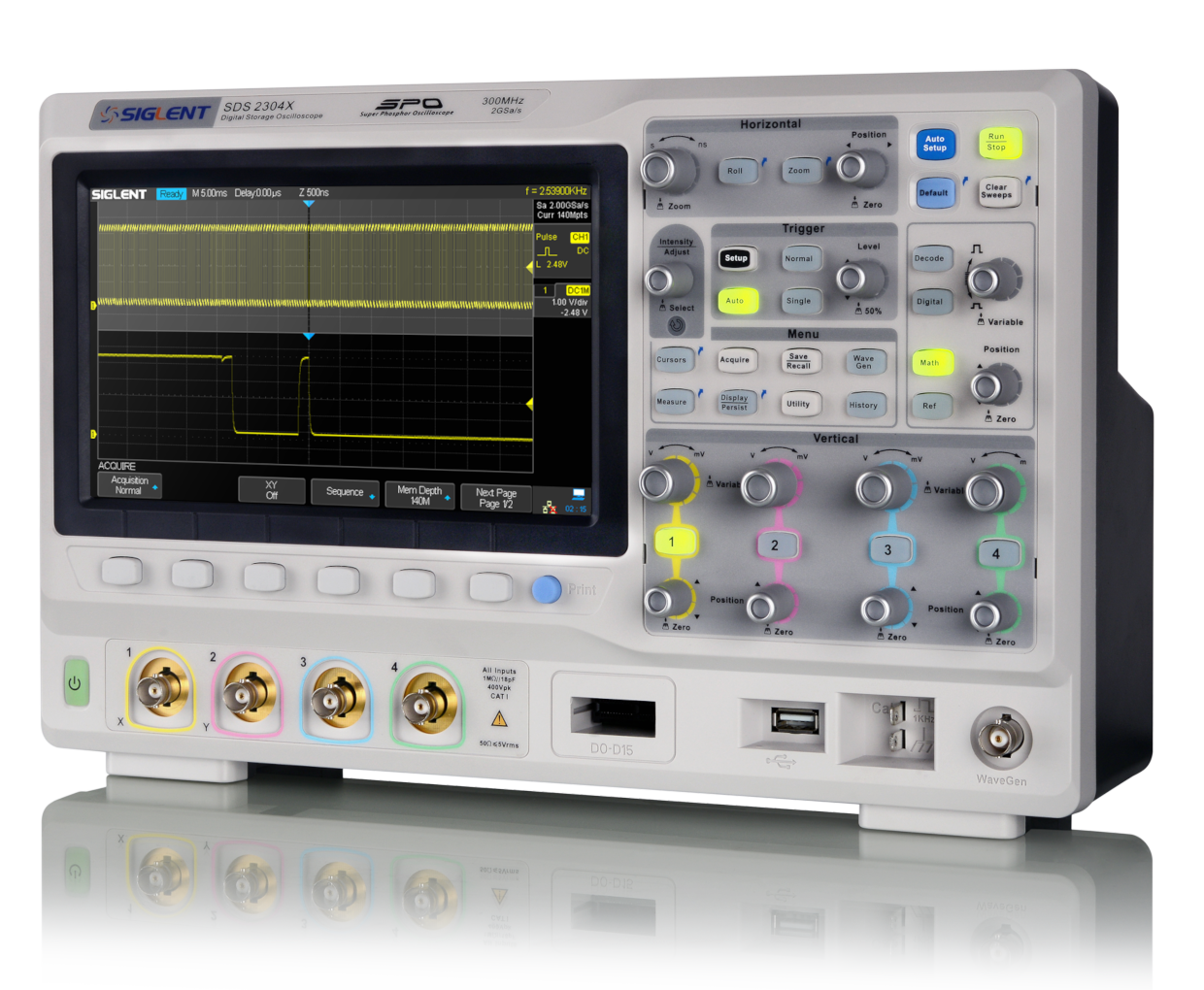

SDS2000X系列超级荧光示波器
主要特性
  • 模拟带宽70 MHz,100 MHz,200 MHz,300 MHz
  • 实时采样率最高2 GSa/s
  • 存储深度可达140 Mpts
  • 波形捕获率达140,000 wfm/s(正常模式);500,000 wfm/s(Sequence模式)
创新的SPO架构
传统的数字示波器,波形数据处理、显示都在CPU中完成,CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS2000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎,利用FPGA完成波形的处理和显示,实现了

波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts

利用这些特性,用户可快速发现偶发的毛刺和异常信号,查找出问题根源。
创新的SPO架构
传统的数字示波器,波形数据处理、显示都在CPU中完成,CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS2000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎,利用FPGA完成波形的处理和显示,实现了

波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts

利用这些特性,用户可快速发现偶发的毛刺和异常信号,查找出问题根源。

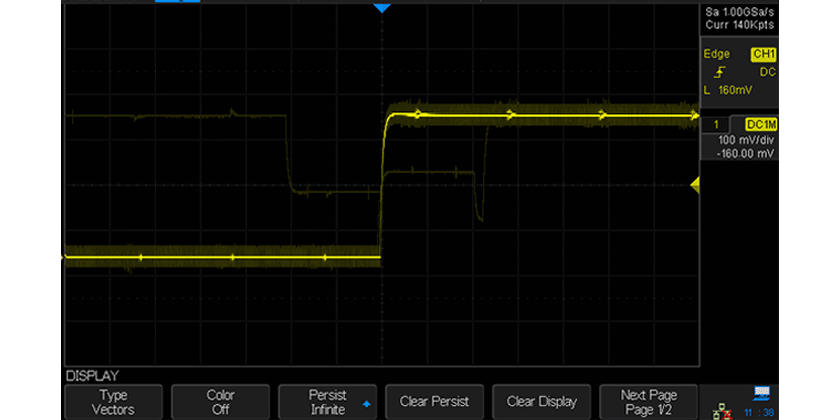

顺序模式(Sequence)
顺序模式将波形存储空间分成多段,每段空间存储一个触发帧,最大可以采集80,000 个触发事件,在Sequence周期内可最大限度地降低死区时间(小至2μs), 提高对异常事件的捕获概率。

Sequence模式下采集的波形也可以通过历史模式(History)进行回放。
顺序模式(Sequence)
顺序模式将波形存储空间分成多段,每段空间存储一个触发帧,最大可以采集80,000 个触发事件,在Sequence周期内可最大限度地降低死区时间(小至2μs), 提高对异常事件的捕获概率。

Sequence模式下采集的波形也可以通过历史模式(History)进行回放。

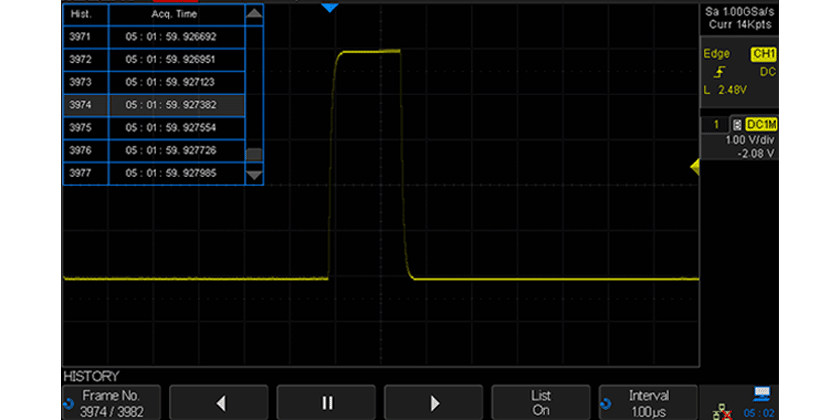

历史模式(History)
后台运行的历史模式最大可记录80,000 帧波形,并且可查看每帧波形的时间戳。

历史波形自动实时录制,随时可回放历史波形观察异常事件,并通过光标或测量参数快速定位问题来源。

按下面板上的“History”按键可以快速启动该功能。
历史模式(History)
后台运行的历史模式最大可记录80,000 帧波形,并且可查看每帧波形的时间戳。

历史波形自动实时录制,随时可回放历史波形观察异常事件,并通过光标或测量参数快速定位问题来源。

按下面板上的“History”按键可以快速启动该功能。
集成10种一键操作
把用户最常用的功能做成了一键操作,共计10种,分别为一键缩放,一键滚动,一键打印,一键余辉,一键测量,一键进入历史模式,一键恢复默认设置,一键光标,一键清除,一键自动捕获。
集成10种一键操作
把用户最常用的功能做成了一键操作,共计10种,分别为一键缩放,一键滚动,一键打印,一键余辉,一键测量,一键进入历史模式,一键恢复默认设置,一键光标,一键清除,一键自动捕获。

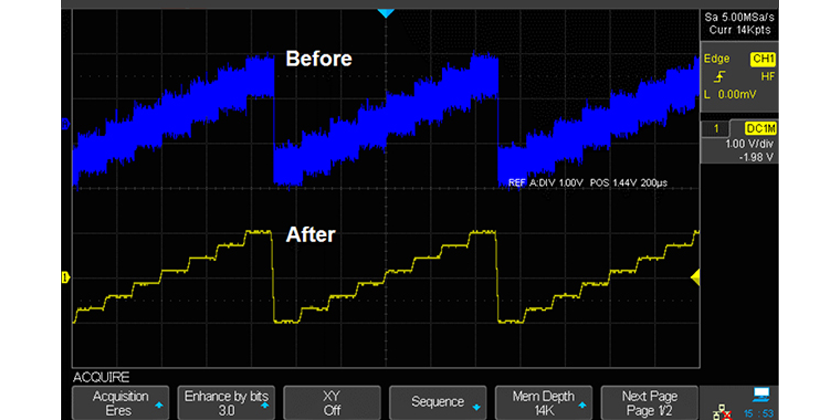

ERES 增强分辨率模式
ERES采集模式能有效提高信噪比,并且不像平均模式那样依赖于信号的周期性和触发点的稳定。

SDS2000X支持ERES 模式,等效分辨率可达 11 bit。
ERES 增强分辨率模式
ERES采集模式能有效提高信噪比,并且不像平均模式那样依赖于信号的周期性和触发点的稳定。

SDS2000X支持ERES 模式,等效分辨率可达 11 bit。

规格参数
带宽 70 MHz 、100 MHz 、200 MHz、300 MHz
实时采样率 2 GSa/s
通道数 2/4 + EXT
存储深度 140 Mpts/CH
最高波形捕获率 500,000 wfm/s(Sequence模式)
垂直分辨率 8 bit(ERES 模式下,等效分辨率可达11 bit)
输入阻抗 1 MΩ || 20 pF,50 Ω
时基范围 1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div
垂直灵敏度 1 mV/div ~ 10 V/div
触发类型 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)
串行数据解码类型 IIC, SPI, UART/RS232, CAN, LIN
16路数字通道(选配) 最高采样率 500 Msa/s,存储深度 14 Mpts/CH
数学运算           A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt
自动测量 37 种自动测量功能,支持测量统计、Gating 测量、Math测量、History 测量和 Ref 测量
外部存储 位图存储(.BMP)、CSV、二进制波形数据(.BIN)、设置存储(.SET)、Matlab 数据文件(.DAT)

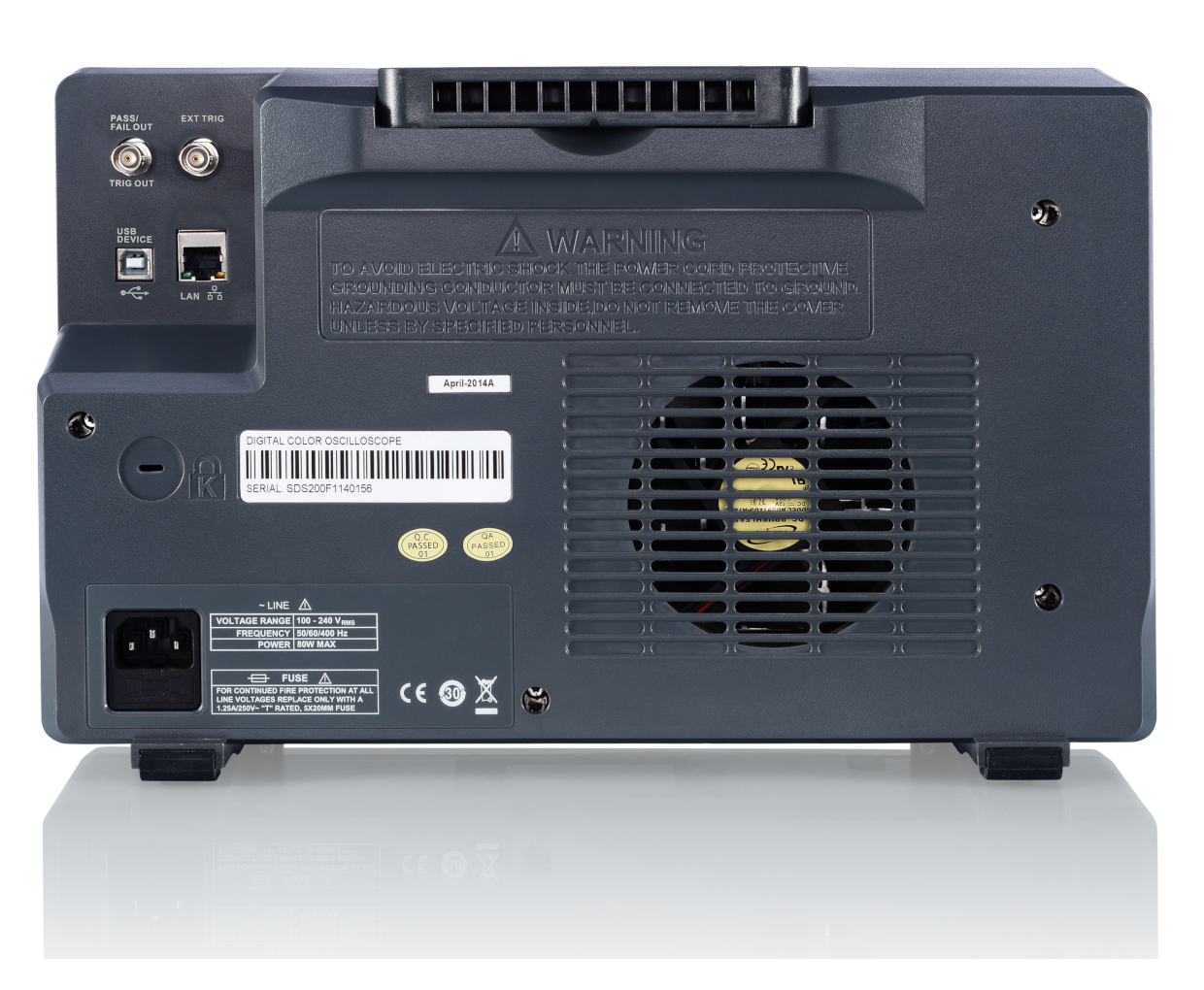

接口 USB Host、USB Device、LAN、Pass/Fail、Trigger Out
屏幕 8 英寸 TFT-LCD 屏,分辨率 800*480
最大输入电压 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz)
50 Ω ≤ 5 Vrms
尺寸 352 mm * 128 mm * 224 mm(长、宽、高)
重量 2 通道净重 3.4 Kg,4 通道净重 3.6 Kg
2 通道毛重 4.9 Kg,4 通道毛重 5.2 Kg
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
参考价(含税)
SDS2304X
300 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
¥18,480
SDS2302X
300 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
¥14,280
SDS2204X
200 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
¥13,580
SDS2202X
200 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
¥9,980
SDS2104X
100 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
¥10,280
SDS2102X
100 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
¥ 7,280
SDS2074X
70 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
¥ 9,480
SDS2072X
70 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
¥ 7,080
