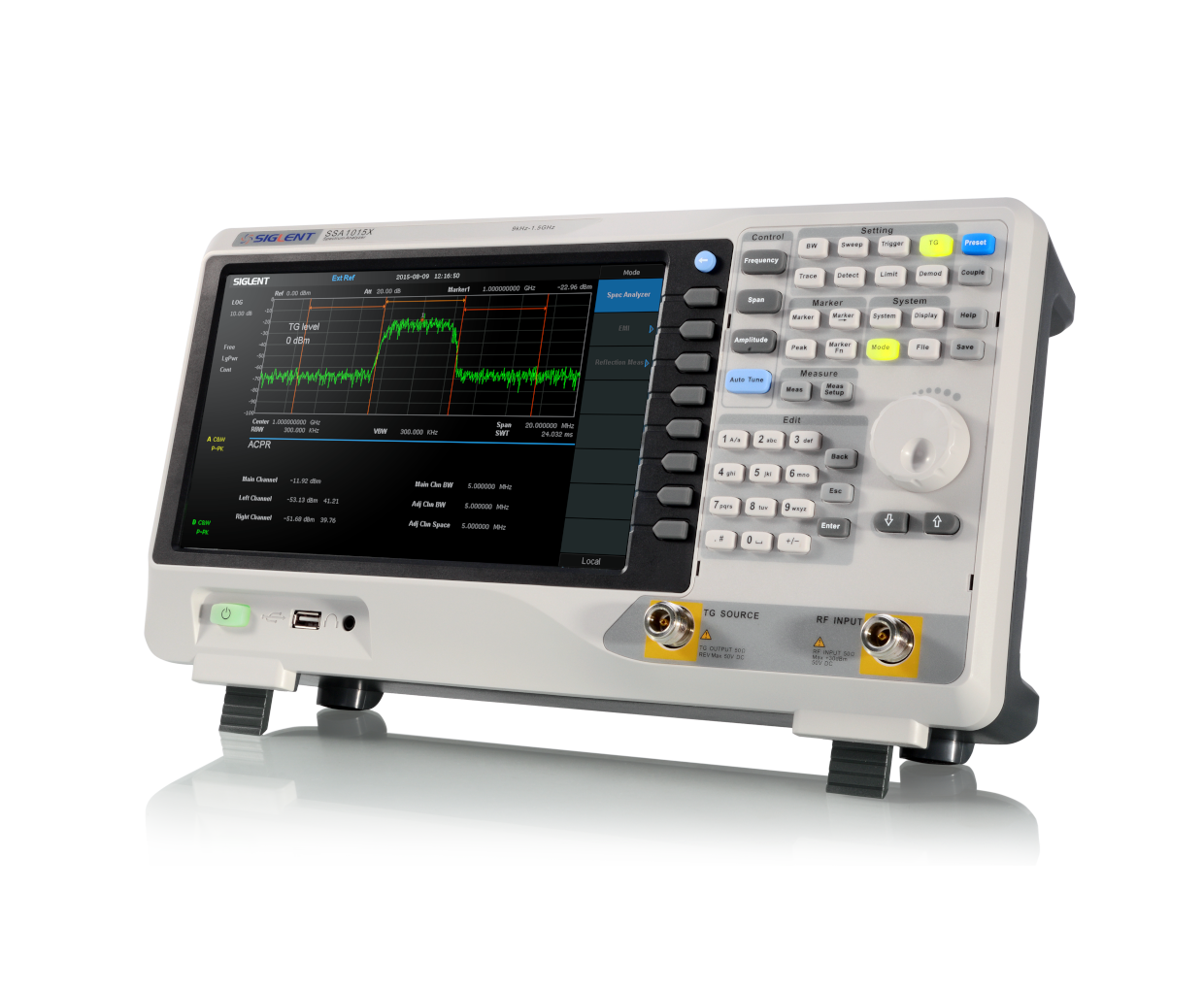

SSA1000X系列频谱分析仪
主要特性
  • 频率范围从9 kHz ~ 1.5 GHz
  • 显示平均噪声电平 DANL -155 dBm/Hz (典型值)
  • 相位噪声< -99 dBc/Hz(1 GHz,偏移 10 kHz,典型值)
  • 全幅度精度<1.2 dB
  • 最小分辨率带宽(RBW)1 Hz

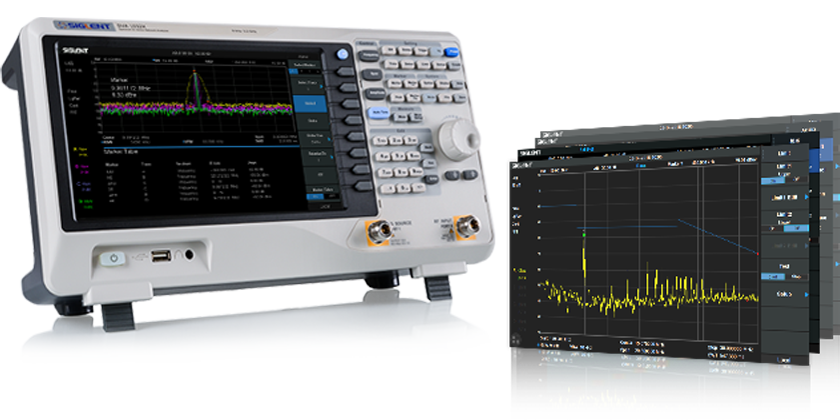

超乎想象的入门级频谱分析仪
SSA1000X作为鼎阳科技频谱分析仪入门级产品,延续了SSA3000X系列成熟的射频和数字中频处理技术,功能多样,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的国际领先水平,同时价格在同级别产品中也颇具竞争力。

· 扫宽9 kHz 到1.5GHz,最小分辨率带宽1Hz
· 显示平均噪声电平低于-155 dBm/Hz,全幅度精度优于0.7 dB,相位噪声低于-98 dBc/Hz
· 标配前置放大器,远程控制指令集,EasySpectrum上位机软件
· 选配跟踪信号源,传输响应测量功能,驻波比测量功能,信号功率测量功能,EMI预兼容测试功能
超乎想象的入门级频谱分析仪
SSA1000X作为鼎阳科技频谱分析仪入门级产品,延续了SSA3000X系列成熟的射频和数字中频处理技术,功能多样,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的国际领先水平,同时价格在同级别产品中也颇具竞争力。

· 扫宽9 kHz 到1.5GHz,最小分辨率带宽1Hz
· 显示平均噪声电平低于-155 dBm/Hz,全幅度精度优于0.7 dB,相位噪声低于-98 dBc/Hz
· 标配前置放大器,远程控制指令集,EasySpectrum上位机软件
· 选配跟踪信号源,传输响应测量功能,驻波比测量功能,信号功率测量功能,EMI预兼容测试功能

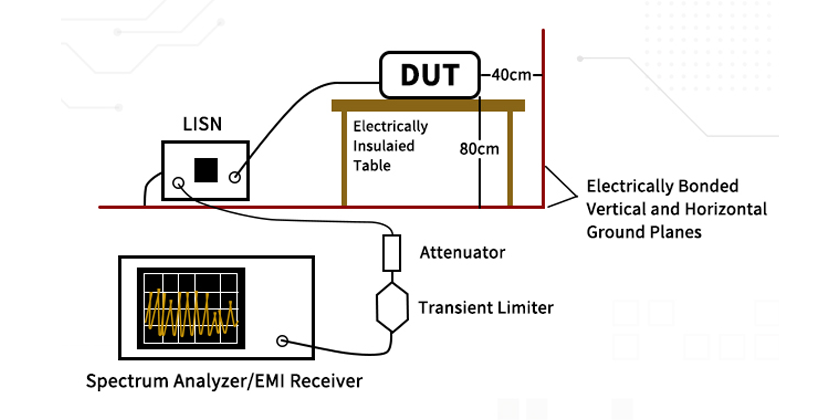

低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括:

· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能
· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器,可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装,针对空间辐射,线缆,PCB等查找干扰源
· 提供SEM5040A人工电源网络,可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程

低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括:

· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能
· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器,可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装,针对空间辐射,线缆,PCB等查找干扰源
· 提供SEM5040A人工电源网络,可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程

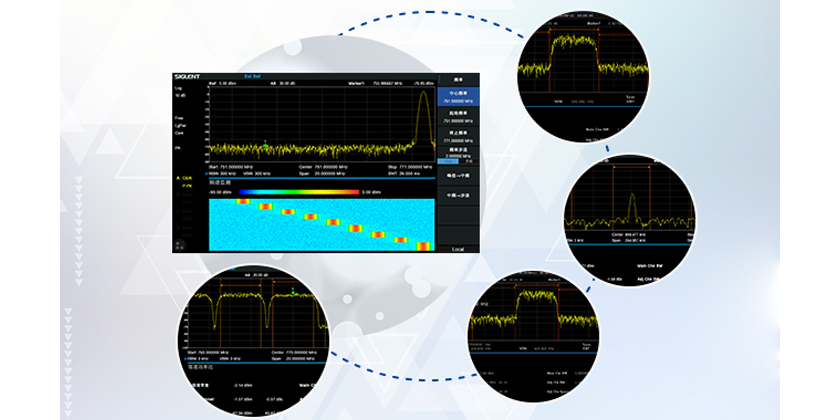

信号功率测量
具备丰富的无线通信信号功率测量功能:

· 信道功率(CHP, Channel Power),
· 邻道功率比(ACPR, Adjacent Channel Power Ratio),
· 占用带宽(OBW, Occupied Bandwidth),
· 时域功率(T-Power, Time Domain Power),
· 三阶交调分析(TOI, Third-Order Intercept),
· 频谱监测瀑布图(Spectrum Monitor)

信号功率测量
具备丰富的无线通信信号功率测量功能:

· 信道功率(CHP, Channel Power),
· 邻道功率比(ACPR, Adjacent Channel Power Ratio),
· 占用带宽(OBW, Occupied Bandwidth),
· 时域功率(T-Power, Time Domain Power),
· 三阶交调分析(TOI, Third-Order Intercept),
· 频谱监测瀑布图(Spectrum Monitor)


规格参数
测量频率范围 SSA1015X:9 kHz~1.5 GHz
SSA1015X-C:9 kHz~1.5 GHz
分辨率带宽 SSA1015X:1 Hz~1 MHz
SSA1015X-C:1 Hz~1 MHz,1-3-10 步进
显示平均噪声电平 SSA1015X:~152 dBm/Hz
SSA1015X-C:~156 dBm/Hz
相位噪声 <-99 dBc/Hz@1 GHz
跟踪源 SSA1015X:5 MHz~1.5 GHz
SSA1015X-C:无
全幅度精度 SSA1015X:< 1.2 dB
SSA1015X-C:< 1.2 dB
标配功能 前置放大器
选配功能 通用测量选件
EMI测量选件
数字调制分析选件
显示 标配 10.1 英寸多点触摸屏,支持鼠标和键盘控制
型号
频率范围
分辨率带宽(RBW)
相位噪声(典型值)
显示平均噪声电平
含税价

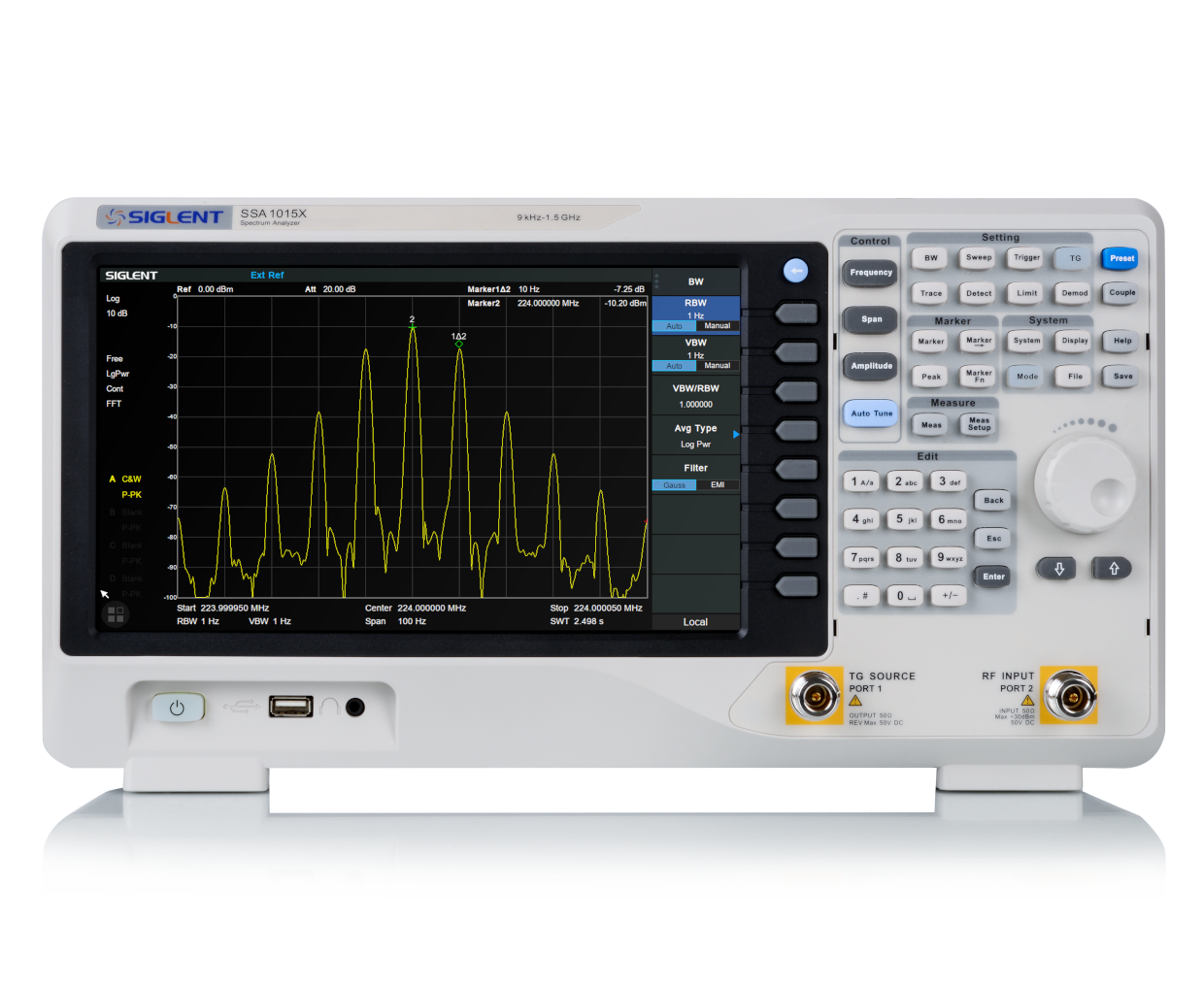

SSA1015X
9 kHz~1.5 GHz
1 Hz~1 MHz
<-99 dBc/Hz
-155 dBm/Hz
¥9,980

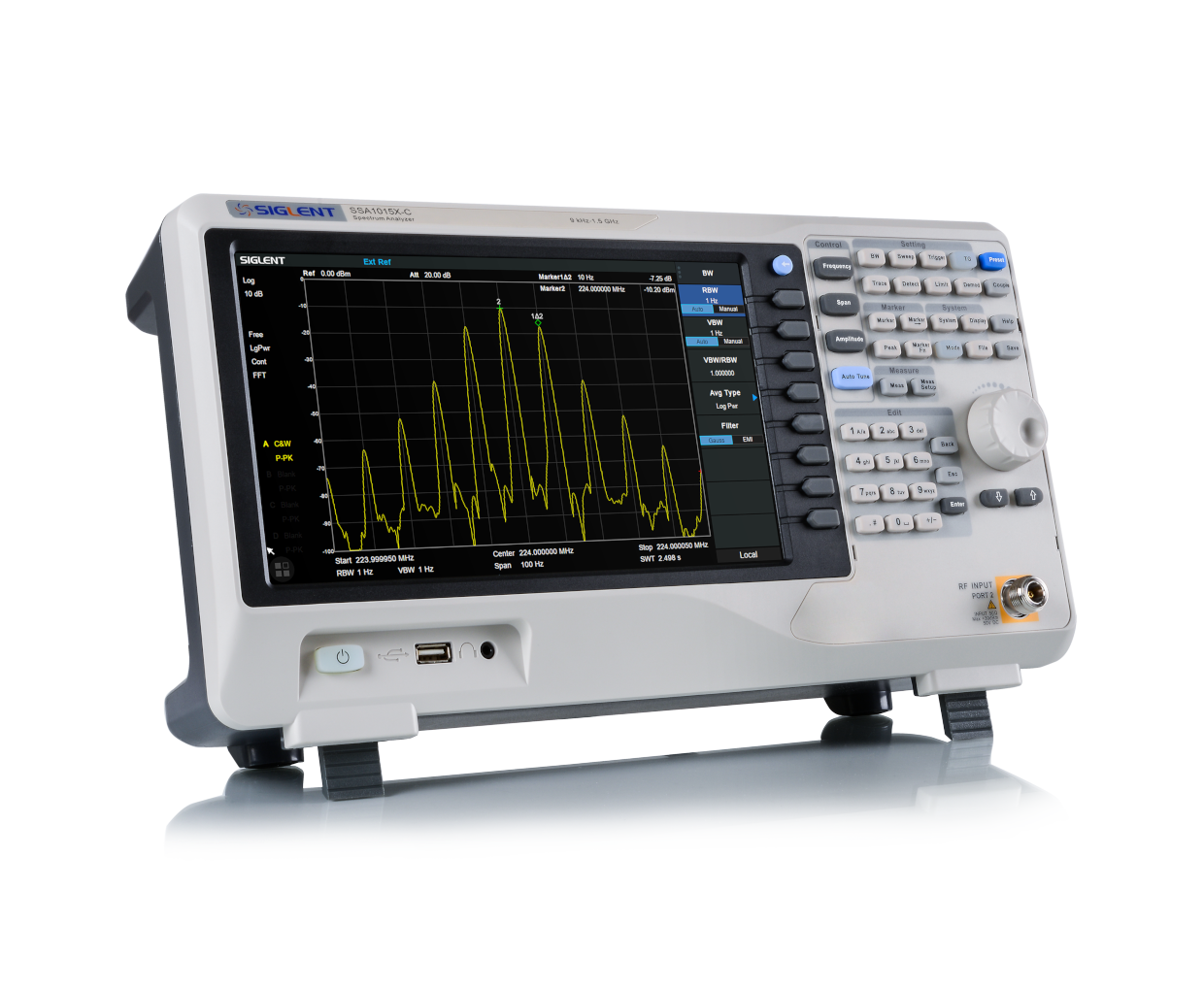

SSA1015X-C
9 kHz~1.5 GHz
1 Hz~1 MHz,1-3-10 步进
<-99 dBc/Hz
-152 dBm/Hz
