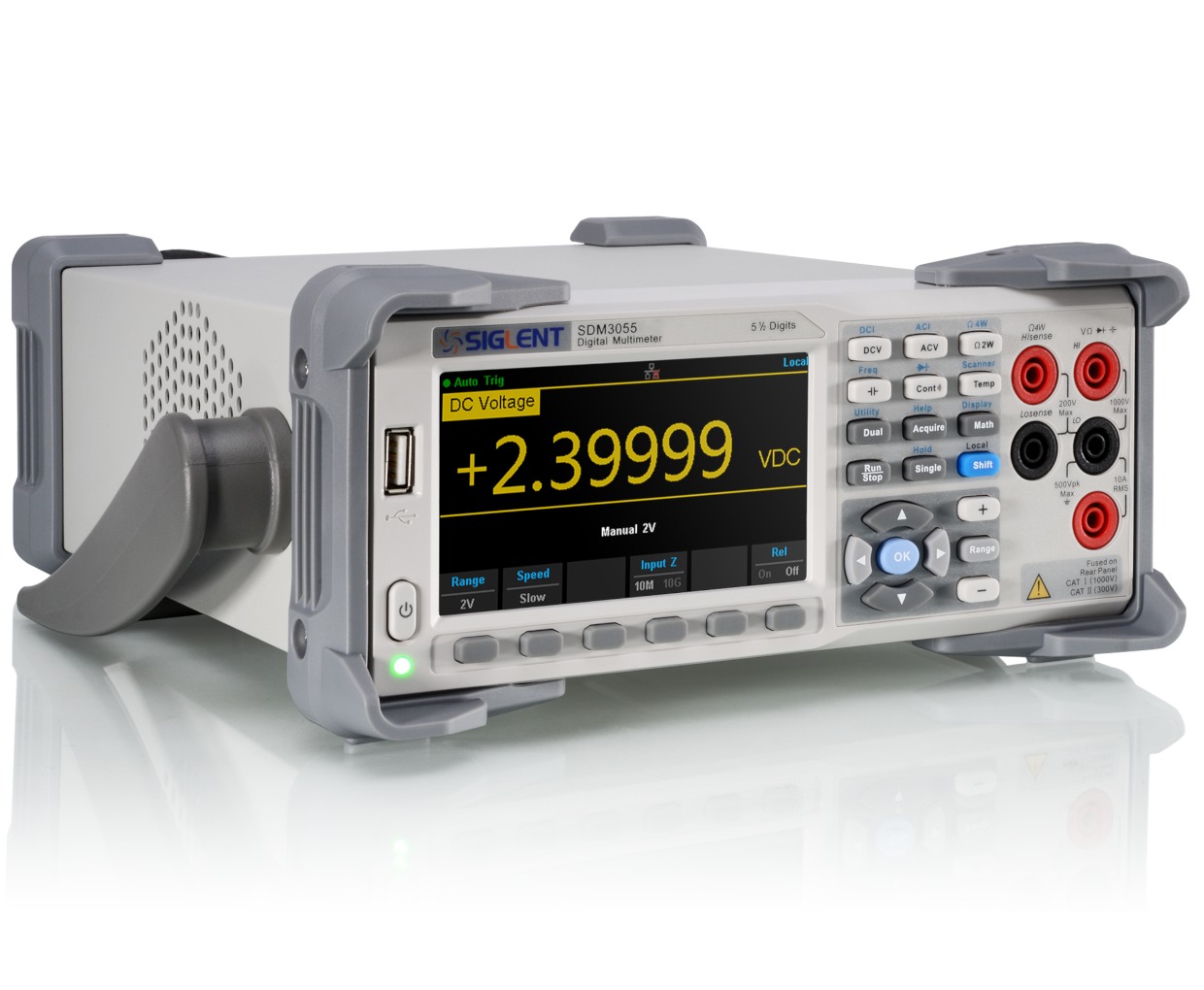

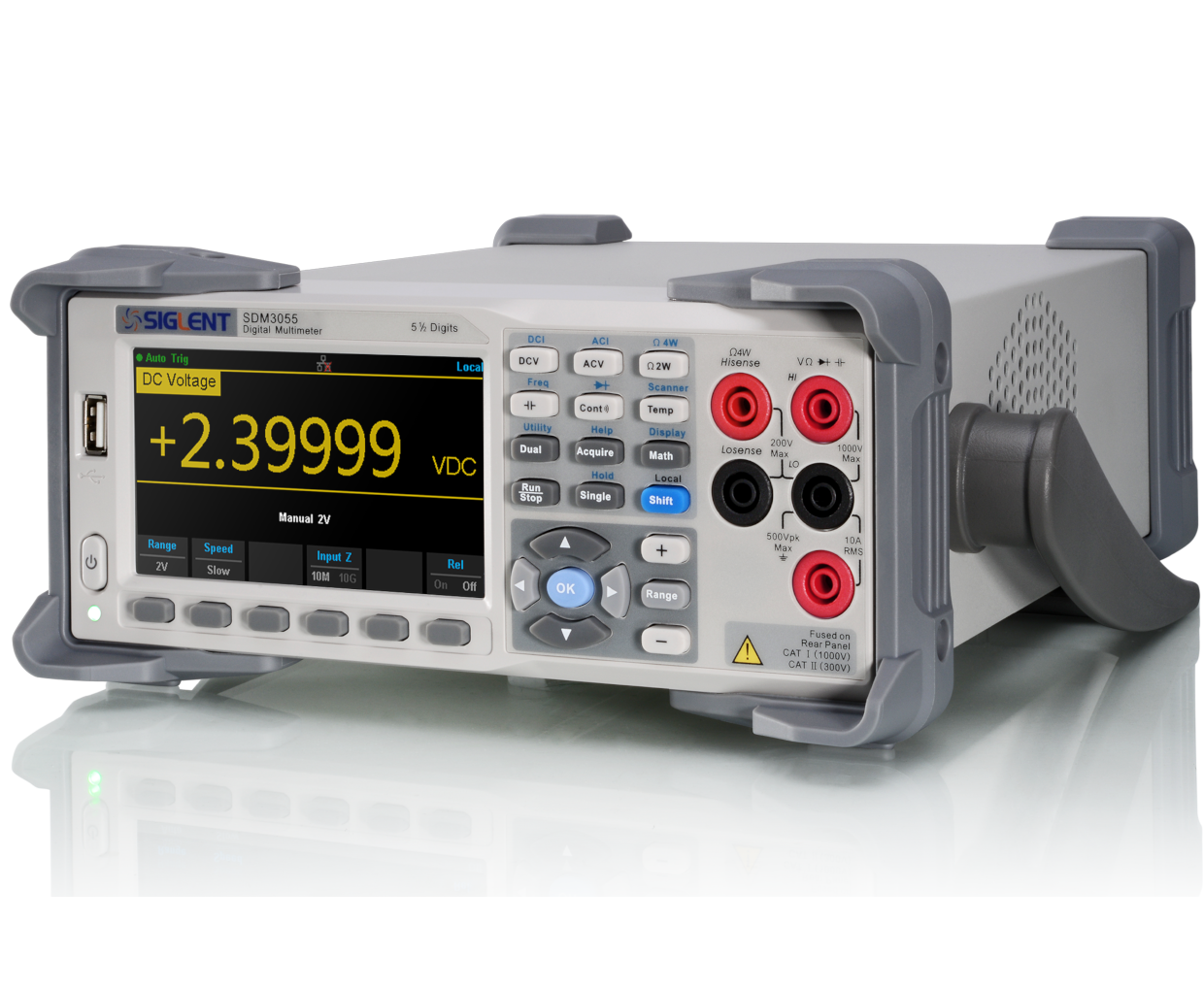

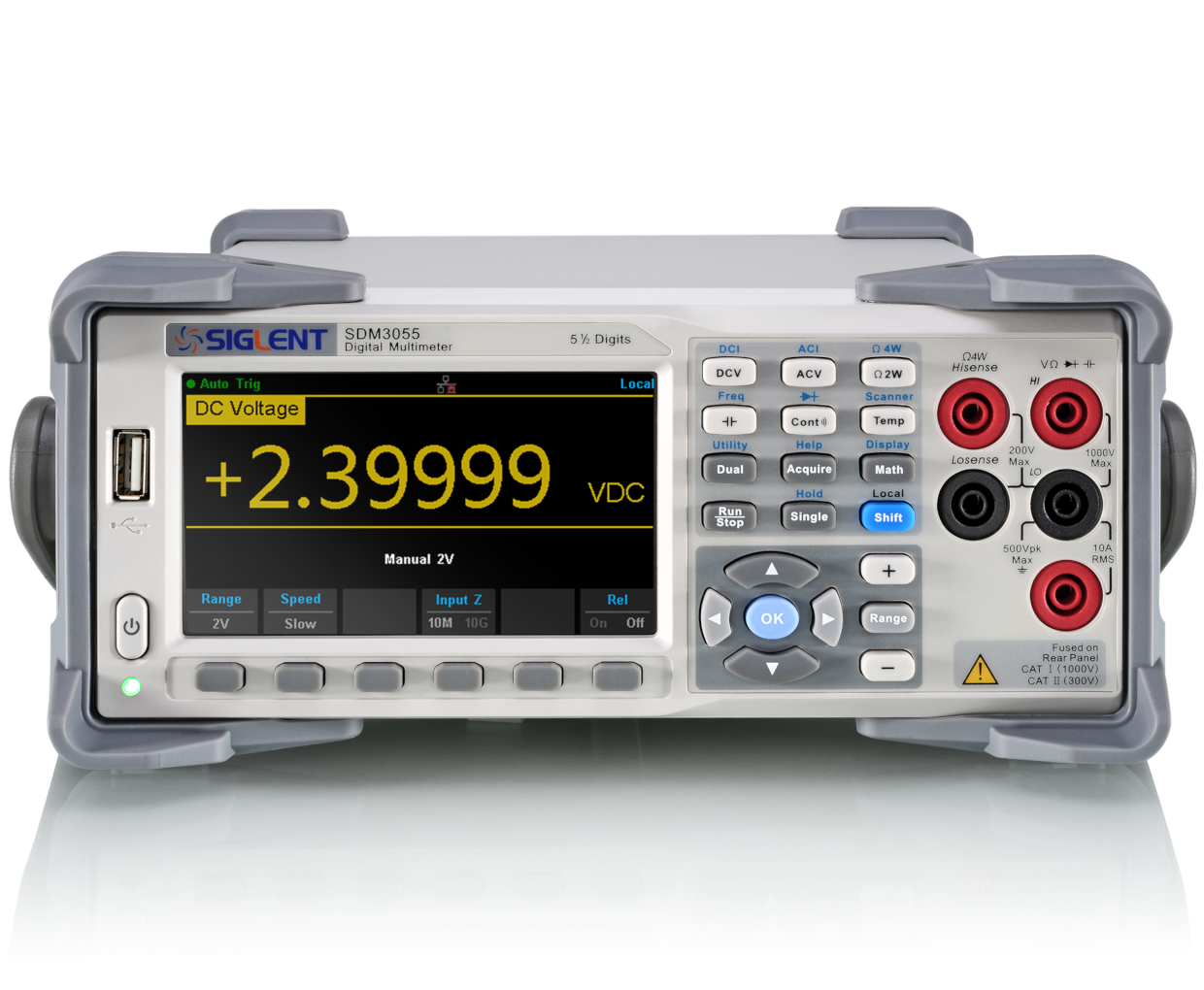

SDM3055/SDM3055-SC 5½位数字万用表
主要特性
  • 5½ 位读数分辨率(240,000 count)
  • 真有效值交流电压和交流电流测量
  • 配置接口:USB Device,USB Host,LAN,GPIB(选配)
  • 设置和测量数据可通过 VXI11,USBTMC, U 盘导入或 者导出以方便用户修改,查看,备份
  • 4.3 英寸真彩 TFT-LCD 大屏显示,分辨率 480*272

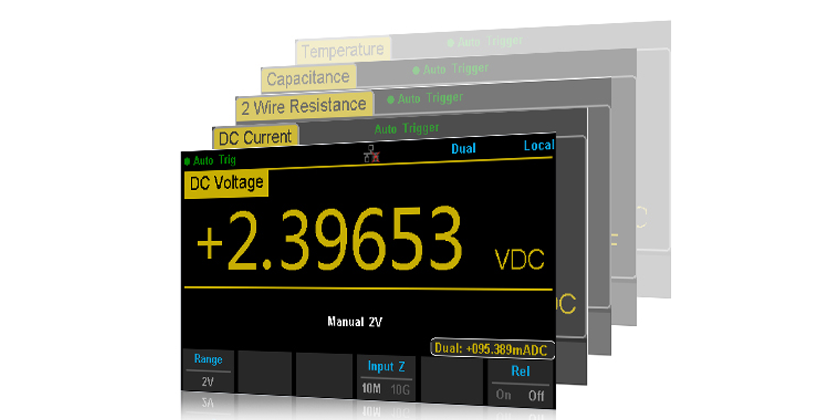

多功能测量,双显示功能
· 5½位读数分辨率
· 可测量ACV,ACI,DCV,DCI,电阻,电容,频率,周期,温度等多种参数
· 支持二极管测试,连通性测试
多功能测量,双显示功能
· 5½位读数分辨率
· 可测量ACV,ACI,DCV,DCI,电阻,电容,频率,周期,温度等多种参数
· 支持二极管测试,连通性测试

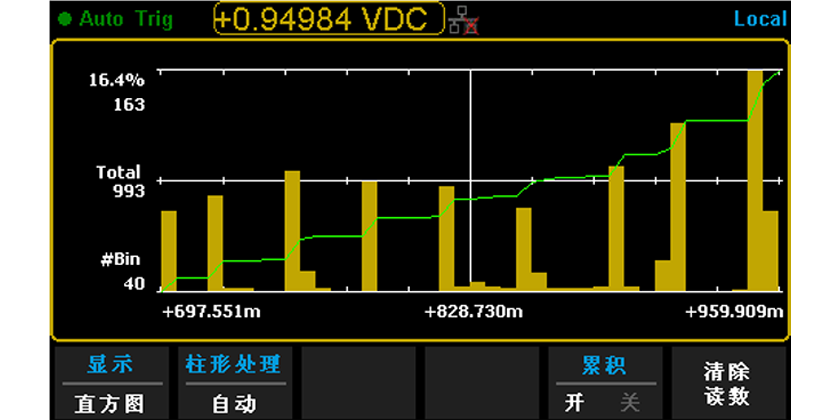

图形化和数据统计
根据缓存里的已采集数据以图形方式展示,更直观地观察测量值参数变化;根据已采集数据提供数据统计以便客户分析

· 支持条形图、趋势图、直方图显示
· 数据统计显示测试期间测量数据的最大值、最小值、平均值、偏差范围、标准差和样本数
· 采集到的数据可以存储到外部存储器,可长时间数据存储以及数据处理
图形化和数据统计
根据缓存里的已采集数据以图形方式展示,更直观地观察测量值参数变化;根据已采集数据提供数据统计以便客户分析

· 支持条形图、趋势图、直方图显示
· 数据统计显示测试期间测量数据的最大值、最小值、平均值、偏差范围、标准差和样本数
· 采集到的数据可以存储到外部存储器,可长时间数据存储以及数据处理

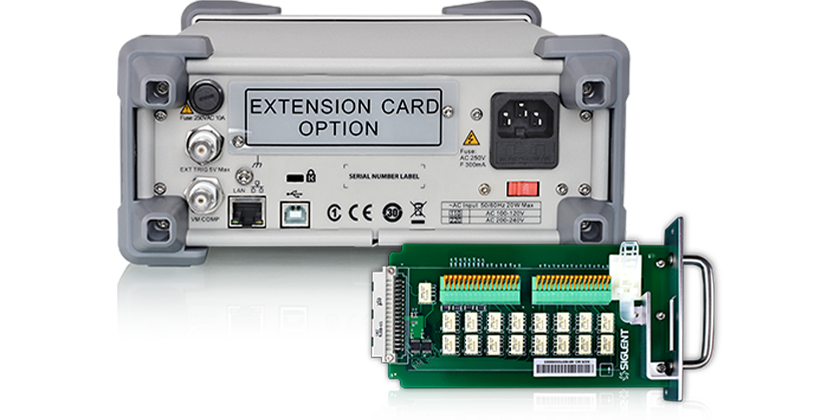

扫描卡(仅SDM3055-SC支持)
16路通道数据采集(12个多功能通道+4个电流通道),结合精密的测量功能和灵活的信号连接功能,提供丰富的测试测量解决方案

· 通道间切换时间:180 ms
· 配合上位机分析软件 EasyDMM,实现数据记录,收集,监控等功能
· 支持主机显示测量通道趋势图运算功能
· 支持SCPI指令实现计算机控制自动化测试
扫描卡(仅SDM3055-SC支持)
16路通道数据采集(12个多功能通道+4个电流通道),结合精密的测量功能和灵活的信号连接功能,提供丰富的测试测量解决方案

· 通道间切换时间:180 ms
· 配合上位机分析软件 EasyDMM,实现数据记录,收集,监控等功能
· 支持主机显示测量通道趋势图运算功能
· 支持SCPI指令实现计算机控制自动化测试

规格参数
直流电压测量 200 mV ,2 V,20 V,200 V,1000  V
直流电流测量 200 μA,2 mA,20 mA,200 mA,2A,10A
交流电压测量 True-RMS,200 mV,2 V,20 V,200 V,750 V
交流电流测量 True-RMS,20 mA,200 mA,2 A,10 A
2、4线电阻测量 200 Ω,2 KΩ,20 KΩ,200 KΩ,2 MΩ,10 MΩ,100 MΩ
电容测量 2 nF,20 nF,200 nF,2 μF,20 μF,200 μF,1000 μF
连通性测试 量程固定在2 kΩ
二极管测试 0~4 V 阈值可调
频率测试 20 Hz~1 MHz
周期测试 1 μs~0.05 s
温度测量 支持热电偶,热电阻温度传感器
数学运算功能 最大值、最小值、平均值、标准差、相对测量、条形表,直方图,趋势图,dB/dBm,限值等
显示 4.3 英寸真彩 TFT-LCD 大屏显示,分辨率 480*272
读数分辨率 真正的5½ 位读数分辨率(240,000 count)
总容量 1 Gb Nand Flash
标配接口 USB Device,USB Host,LAN
选配接口 USB-GPIB
扫描卡SC1016 SDM3055:无
SDM3055-SC:有
扫描卡SC1016规格一览
最大输入交流电压 125 Vrms 或 175 V 峰峰值,频率 100 kHz,0.3 A 开关电流 ,125 VAC( 触点阻性负载 )
电耐久性 > 100000 次,在 1 A 30 VDC 条件下
> 100000 次,0.3 A 125 VDC 条件下
触点电阻 75 mΩ(在 6 VDC, 1 A 时阻值最大)
最大切换电压 250 VAC,220 VDC
最大切换功率 62.5 VA / 30 W
绝缘电阻 大于 1 G ohm (500VDC)
最快切换时间 180 ms (通道 → 通道)
连接线类型 压扣式接线端,#24 AWG 型号连接线
型号
读数分辨率
年直流电压准确度
直流电压测量范围
交流电压测量范围
直流电流测量范围
含税价
SDM3055-SC
0.015%
200 mV ~ 1000 V
200 mV ~ 750 V
200 μA ~ 10 A
¥ 6,780
SDM3055
0.015%
200 mV ~ 1000 V
200 mV ~ 750 V
200 μA ~ 10 A
¥ 4,380
