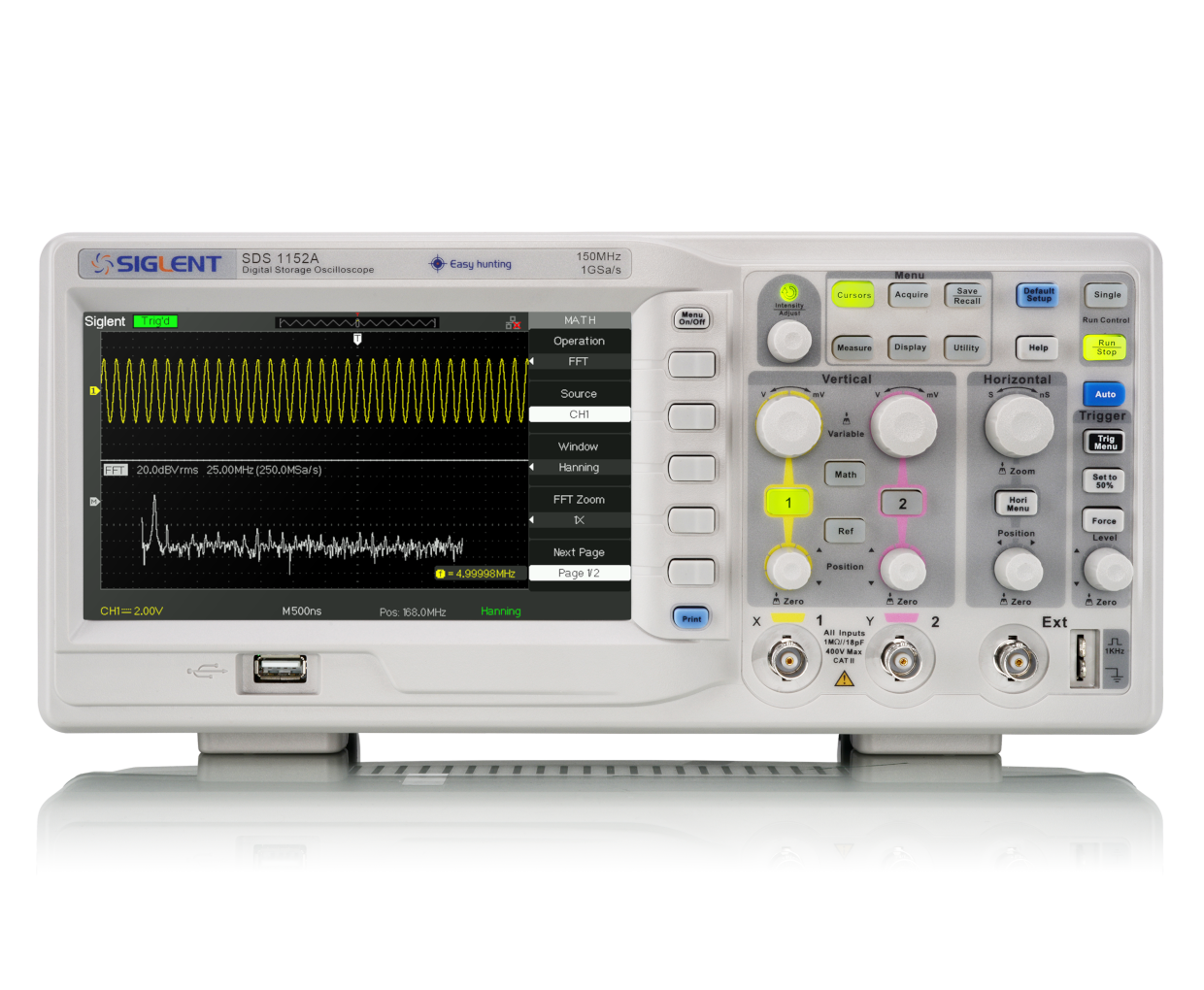

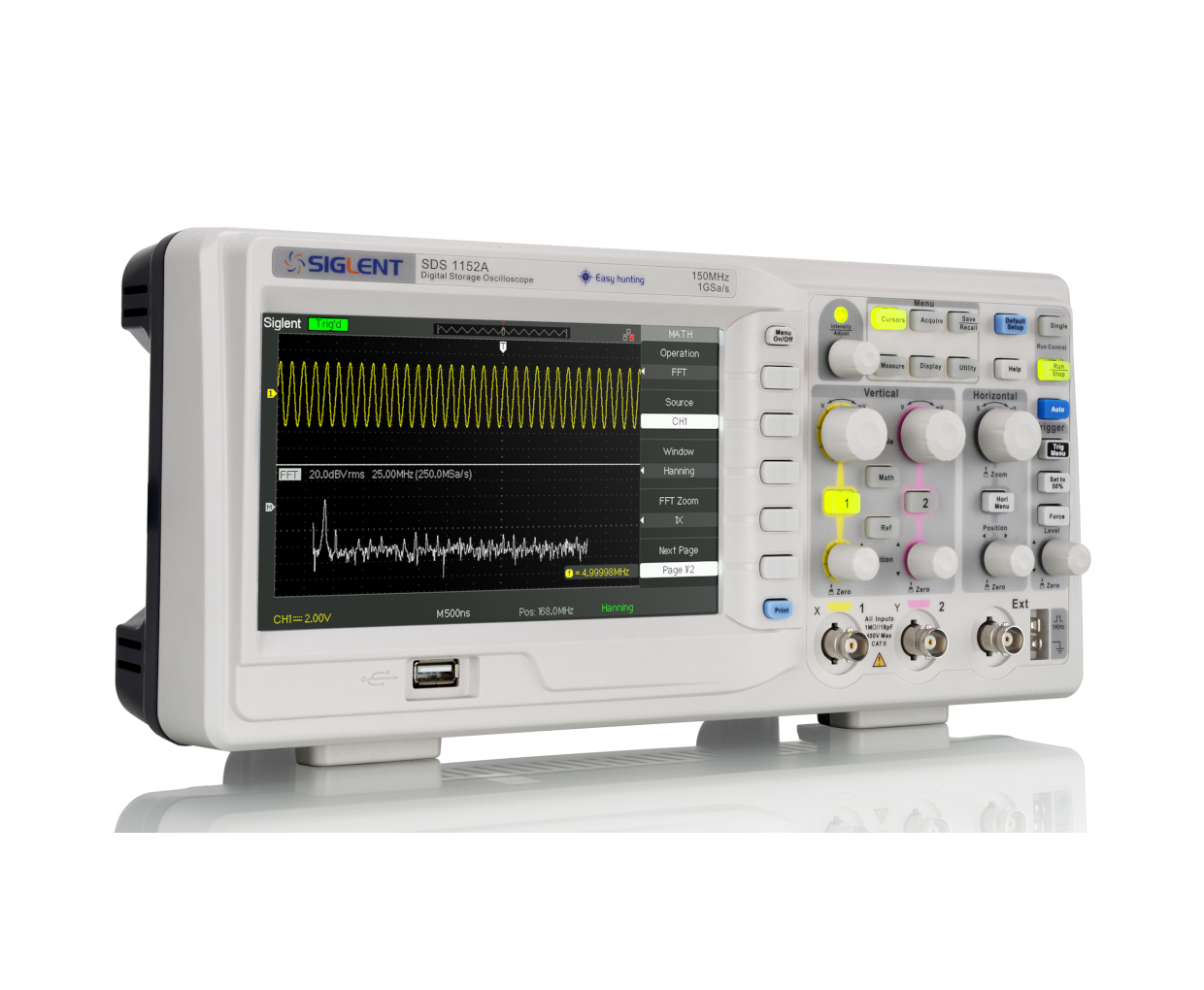

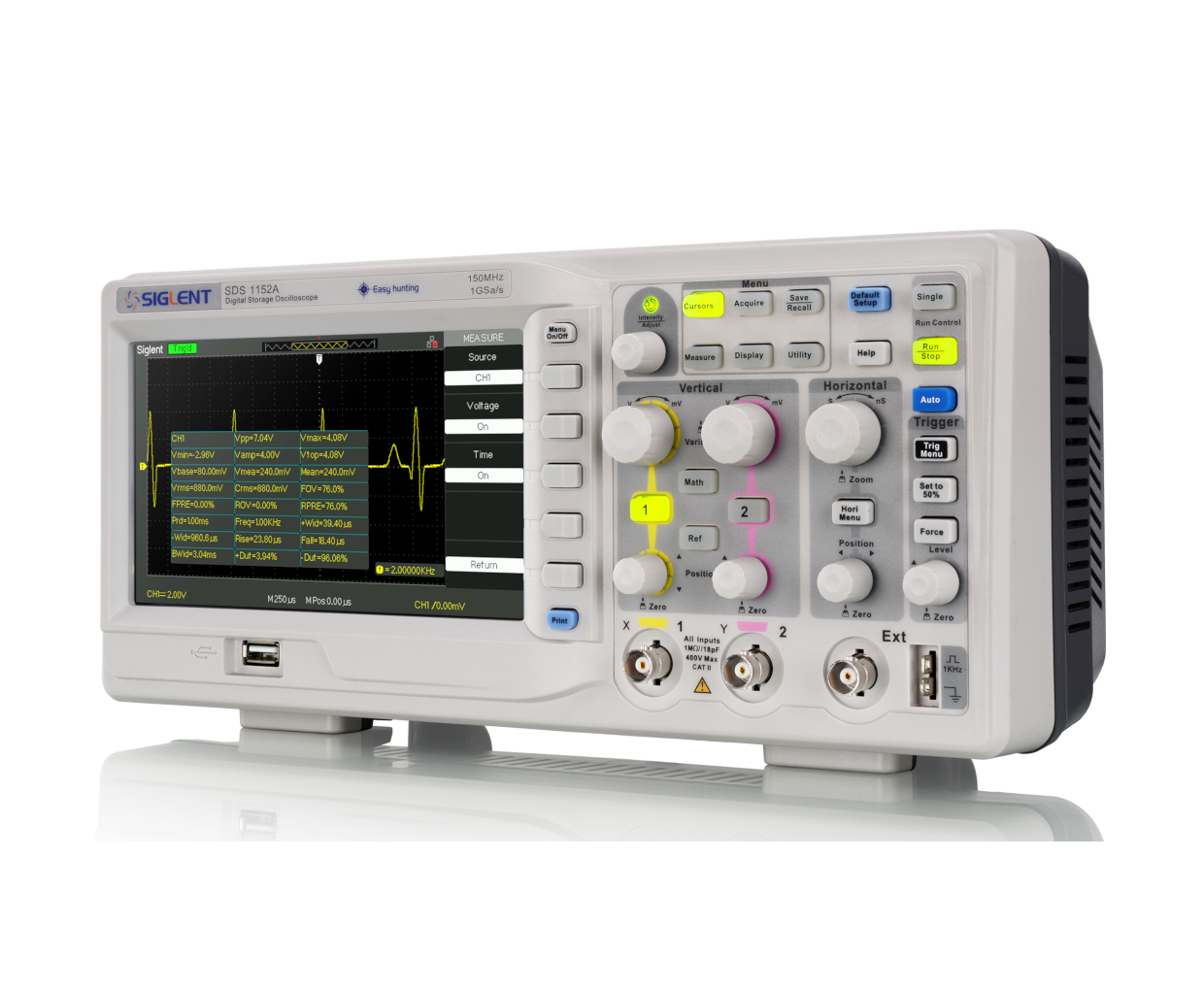

SDS1000A系列数字示波器
主要特性
- 模拟通道带宽 50 MHz、70 MHz、100 MHz、150 MHz
- 最大存储深度 2 Mpts
- 实时采样率高达1 GSa/s，等效采样率50 GSa/s
- 2通道 + 1个外触发通道
- 接口USB Host & Device、LAN、Pass/Fail
×

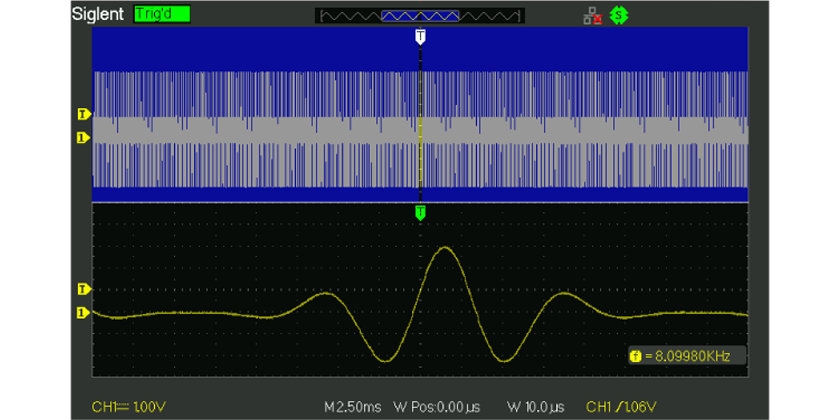

深存储模式搭配一键Zoom功能，兼顾全局和细节
SDS1072A, SDS1102A, SDS1152A 具有深存储模式，存储深度高达2 Mpts。并且SDS1000A 全系列都具有一键Zoom 的功能。 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示，极大方便了用户对波形的观察、测量和分析。
在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。
在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。
深存储模式搭配一键Zoom功能，兼顾全局和细节
SDS1072A, SDS1102A, SDS1152A 具有深存储模式，存储深度高达2 Mpts。并且SDS1000A 全系列都具有一键Zoom 的功能。 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示，极大方便了用户对波形的观察、测量和分析。
在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。
在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。

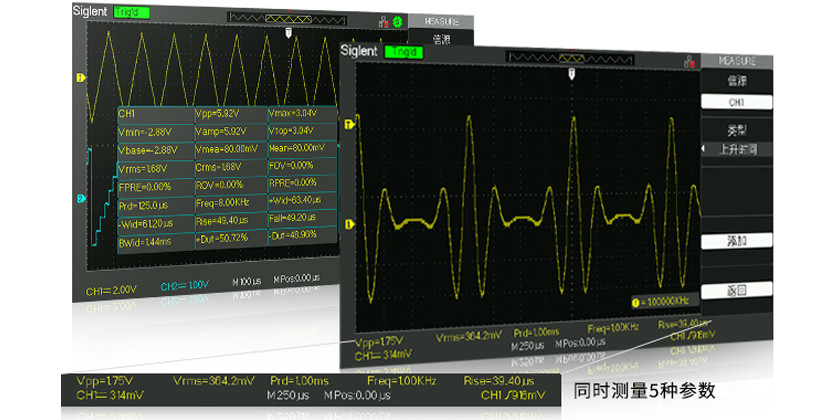

强大的数据分析处理和保存能力
SDS1000A 系列产品支持电压、时间和和延迟3大测试种类，共计32种参数。用户可根据需求配置5组参数显示，也可全部显示32种参数的测量结果。
SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。
SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。
强大的数据分析处理和保存能力
SDS1000A 系列产品支持电压、时间和和延迟3大测试种类，共计32种参数。用户可根据需求配置5组参数显示，也可全部显示32种参数的测量结果。
SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。
SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。

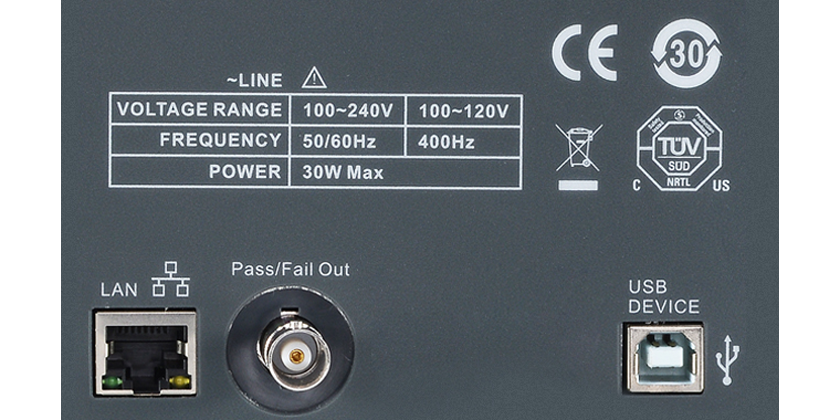

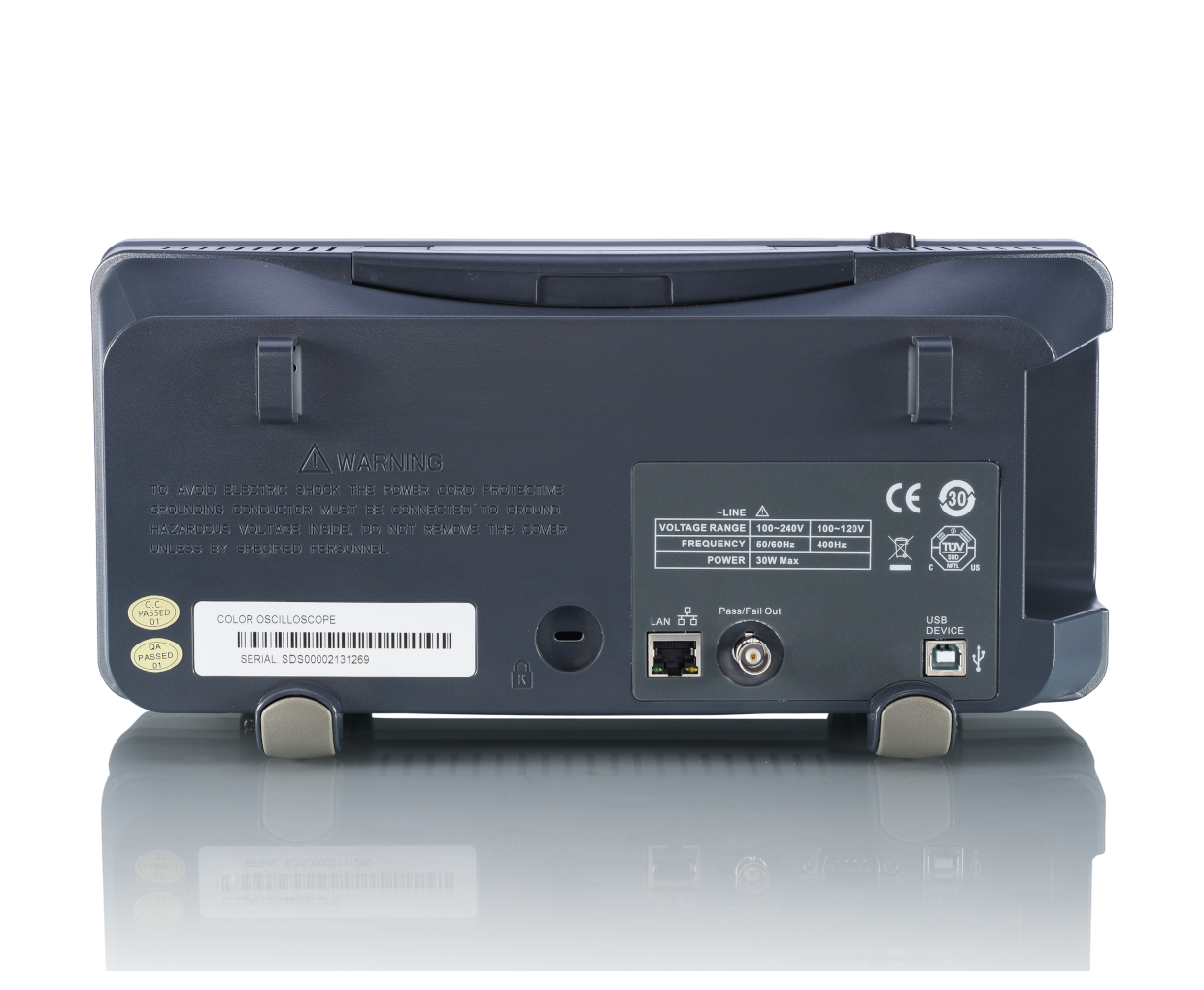

丰富的硬件接口及远程控制
SDS1000A系列支持的接口包括
| USB Host | 可用于连接外部U盘，进行数据和图片的保存 |
| USB Device | 可通过标配的USB Device连接线连接示波器到电脑，并通过免费的 EasyScope上位机软件进行远程控制 |
| LAN (VXI-11) | 可通过网线将示波器接入电脑所在的局域网络，发送SCPI命令及其 他远程控制。 |
| Pass/Fail 接口 | Pass/Fail 测试时，输出脉冲波形 |
丰富的硬件接口及远程控制
SDS1000A系列支持的接口包括
| USB Host | 可用于连接外部U盘，进行数据和图片的保存 |
| USB Device | 可通过标配的USB Device连接线连接示波器到电脑，并通过免费的 EasyScope上位机软件进行远程控制 |
| LAN (VXI-11) | 可通过网线将示波器接入电脑所在的局域网络，发送SCPI命令及其 他远程控制。 |
| Pass/Fail 接口 | Pass/Fail 测试时，输出脉冲波形 |
规格参数
| 带宽 | 50 MHz 、70 MHz 、100 MHz、150 MHz |
| 实时采样率 | SDS1052A：500 MSa/s SDS1072A：1 GSa/s SDS1102A：1 GSa/s SDS1152A：1 GSa/s |
| 通道数 | 2 + EXT |
| 存储深度 | SDS1052A：32 Kpts SDS1072A：2 Mpts SDS1102A：2 Mpts SDS1152A：2 Mpts |
| 触发源 | CH1、 CH2、 EXT、EXT/5、AC Line |
| 触发类型 | 边沿、脉宽、视频、斜率、交替 |
| 触发方式 | 自动、正常、单次 |
| 数学运算 | +、 - 、 *、 /、 FFT |
| 数学滤波 | 高通、低通、视频、斜率、交替 |
| 数据记录仪 | 提供7 Mpts记录空间 |
| 外部存储 | 位图存储、CSV存储、波形存储、设置存储 |
| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 屏幕 | 7 英寸 TFT-LCD 显示屏，分辨率 800*480 |
| 标配探头 | 2 套无源探头，PB470 2 套无源探头，PP510 2 套无源探头，PP215 |
| 重量 | 净重 2.5 Kg |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 ：
参考价(含税)
SDS1152A
150 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥3,280
SDS1102A
100 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥2,680
SDS1072A
70 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥2,480
SDS1052A
50 MHz
2+EXT
500 MSa/s
-
32 Kpts
