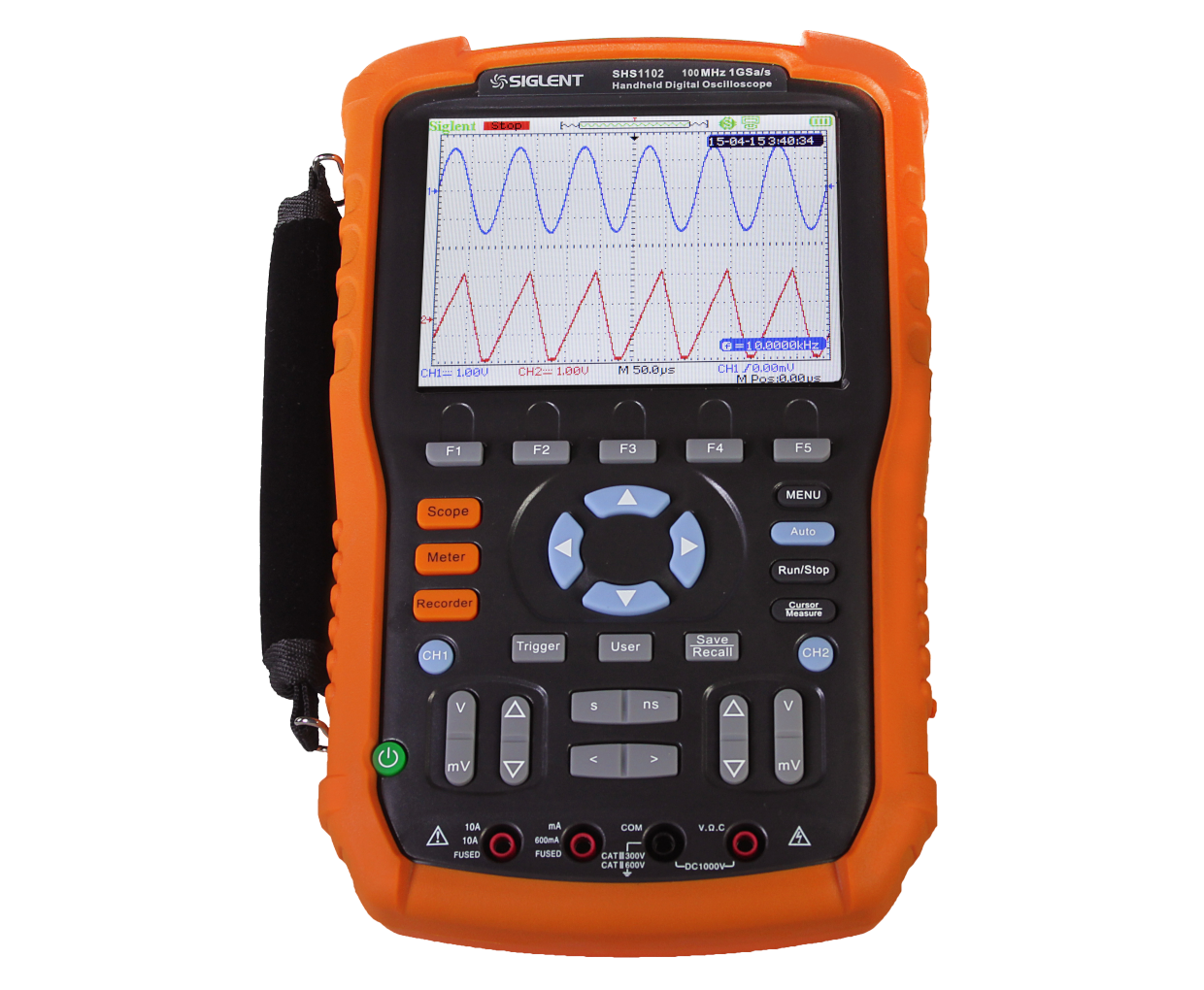

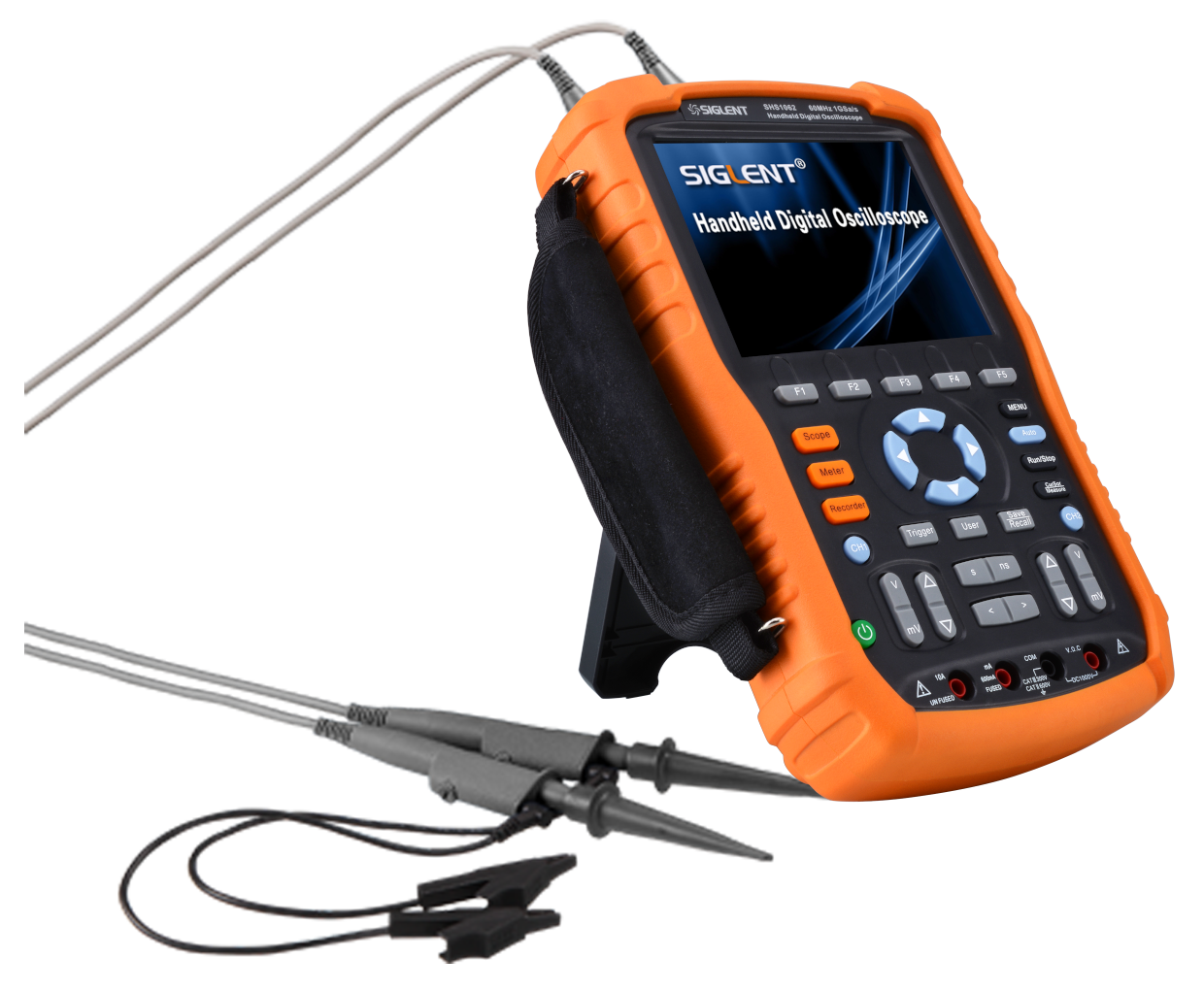

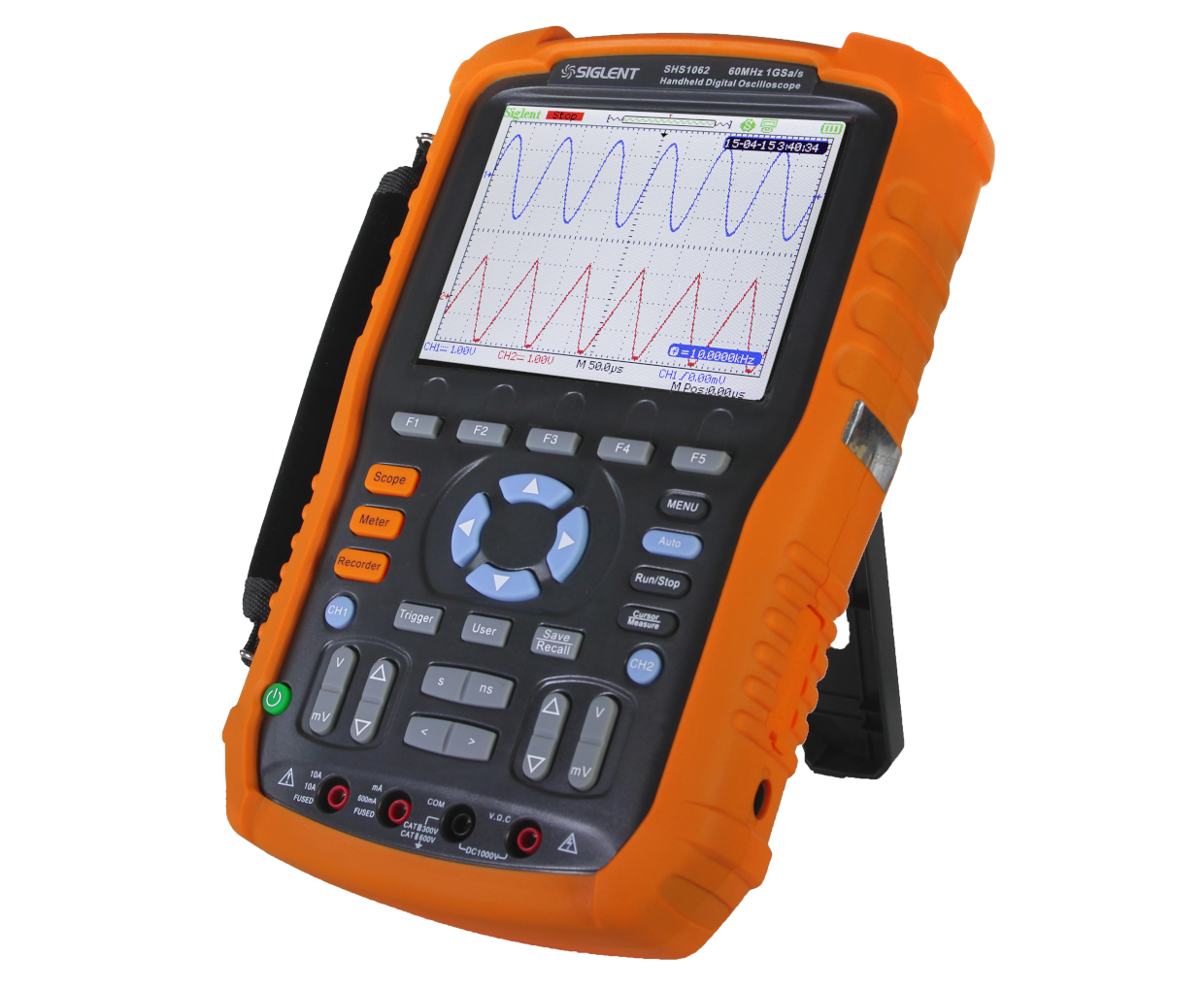

SHS1000系列隔离手持示波表
主要特性
  • 带宽60 M - 100 MHz
  • 采样率1 GSa/S
  • 存储深度2 Mpts
  • 两通道,通道之间隔离安全等级CATIII 600 V
  • 集示波器、万用表、记录仪功能
  • 5.7寸TFT LCD显示屏

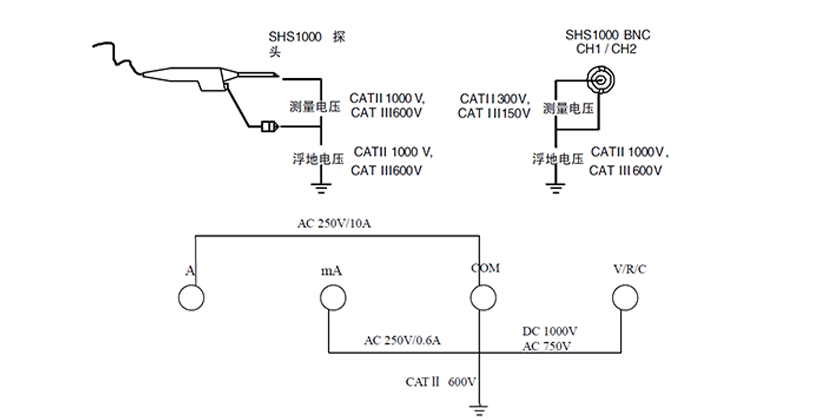

更安全的测量
融入最新的宽带隔离专利技术,通道与通道之间相互隔离,适合安全地进行浮地测量和现场测量。
更安全的测量
融入最新的宽带隔离专利技术,通道与通道之间相互隔离,适合安全地进行浮地测量和现场测量。

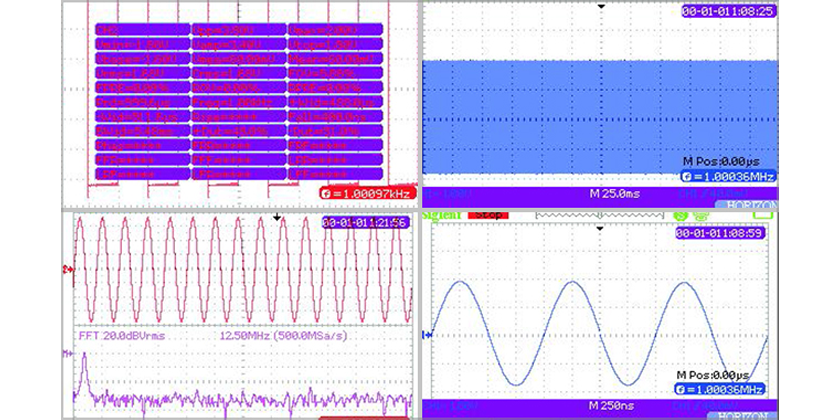

更高的性能,更好的体验
· 带宽为100 MHz,采样率为1GSa / s
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量,5种触发方式
更高的性能,更好的体验
· 带宽为100 MHz,采样率为1GSa / s
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量,5种触发方式

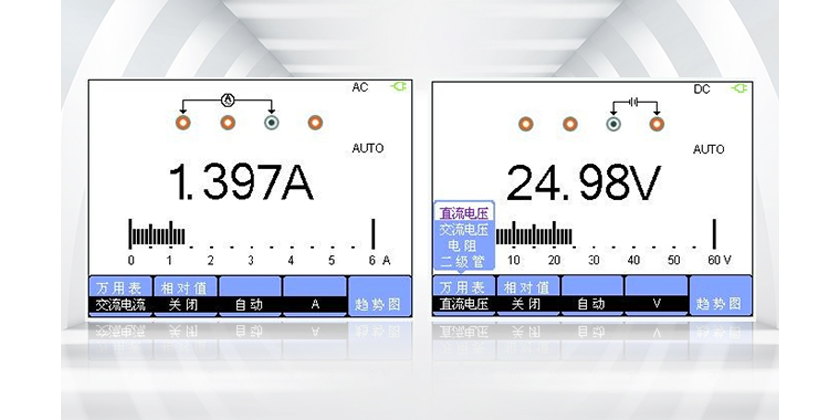

更丰富的应用场景
集示波器、万用表,记录仪于一身,自带电池供电,手持型,重量轻,方便携带,适用于汽车电子,工业现场电气调试、野外测试等各种复杂场景。
更丰富的应用场景
集示波器、万用表,记录仪于一身,自带电池供电,手持型,重量轻,方便携带,适用于汽车电子,工业现场电气调试、野外测试等各种复杂场景。

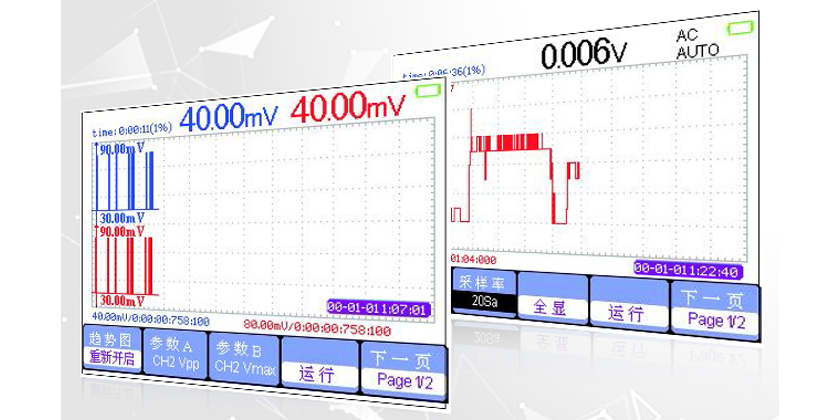

更方便的观测
支持示波器和万用表的趋势图显示,使测量观测更直观的发现问题。
更方便的观测
支持示波器和万用表的趋势图显示,使测量观测更直观的发现问题。

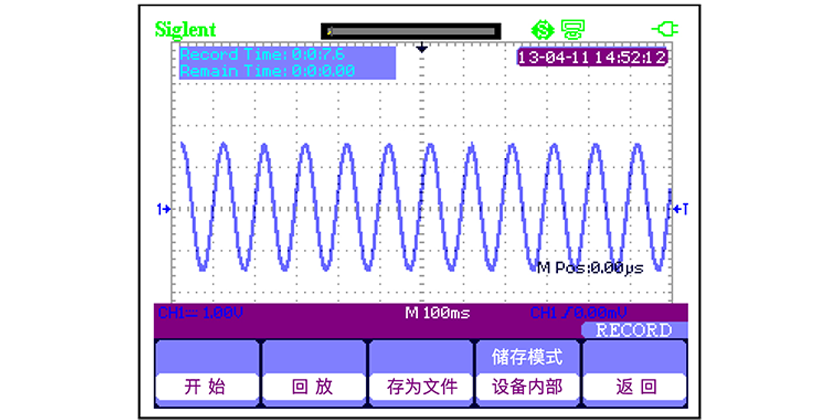

波形记录仪
· 示波器扫描时基下,支持连续记录波形
· 支持记录波形的回放,缩放
· 内部存储最大7 M点波形数据,最长记录时间约18 小时
· U盘存储时最大为4 GB,最长记录时间约为3000小时
波形记录仪
· 示波器扫描时基下,支持连续记录波形
· 支持记录波形的回放,缩放
· 内部存储最大7 M点波形数据,最长记录时间约18 小时
· U盘存储时最大为4 GB,最长记录时间约为3000小时

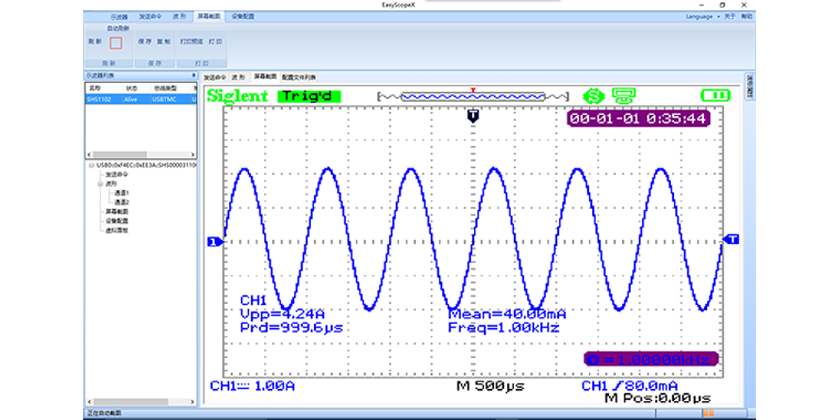

支持EasyScopeX上位机软件
· 标准的SCPI命令集
· 支持远程控制,方便仪器的操控和数据的传输
支持EasyScopeX上位机软件
· 标准的SCPI命令集
· 支持远程控制,方便仪器的操控和数据的传输

规格参数
示波器部分
  SHS1062 SHS1102
带宽 60 MHz 100 MHz
上升时间 5.8 ns 3.5 ns
实时采样率 1 GSa/s
等效采样率 50 GSa/s
时基档位 5 nS/DIV ~ 50 S/DIV 2.5 nS/DIV ~ 50 S/DIV
存储深度 2 Mpts
垂直灵敏度 5 mv~100 v/div
垂直分辨率 8 bit
触发类型 边沿、脉宽、视频、斜率、交替
数据记录仪记录空间 7 Mpts
趋势图功能 800 Kpts
硬件频率计 6位触发频率计
接口 USB Device,USB Host
数学运算 +、-、*、/、FFT
万用表部分
最大显示位数 6000
直流电压测量 60 mV-1000 V ±1%±15 digit
交流电压测量 60 mV-750 V ±1.5%±15 digit
直流电流测量 60 mA-10 A ±5%±5 digit
交流电流测量 60 mA-10 A ±5%±5 digit
电容测量 40 nF
400 nF-400 μF
±4%±10 digit
±5%±5 digit
电阻测量 600 Ω-6 MΩ
60 MΩ
±1%±5 digit
±4%±5 digit
通断测试 <50 Ω
二极管测试 0-2 V
趋势图功能 1.2 Mpts





一般特性
界面显示 5.7英寸彩色TFT-LCD显示
供电方式 本机电池供电或外接直流适配器供电内置可供电锂电池:7.4 V 5000 mAh 电池供电约4小时外置适配器:100-240 V 50/60 Hz输入9 V、4 A输出
机身重量 1.5 kg
机身尺寸 163.2 mm * 259.5 mm * 53.3 mm
配件 两根CAT II 1000 V,CAT III 600 V的100 M安全标准探头、电源线、直流适配器、万用表笔
型号
模拟带宽
通道数
最高实时采样率
万用表功能
隔离等级
存储深度
参考价(含税)
SHS1102
100 MHz
2
1 GSa/s
电压、电流、电阻等 八种常见功能
1000 V CATII,600 V CATIII
2 Mpts
¥14,980
SHS1062
60 MHz
2
1 GSa/s
电压、电流、电阻等 八种常见功能
1000 V CATII,600 V CATIII
2 Mpts
¥10,680
