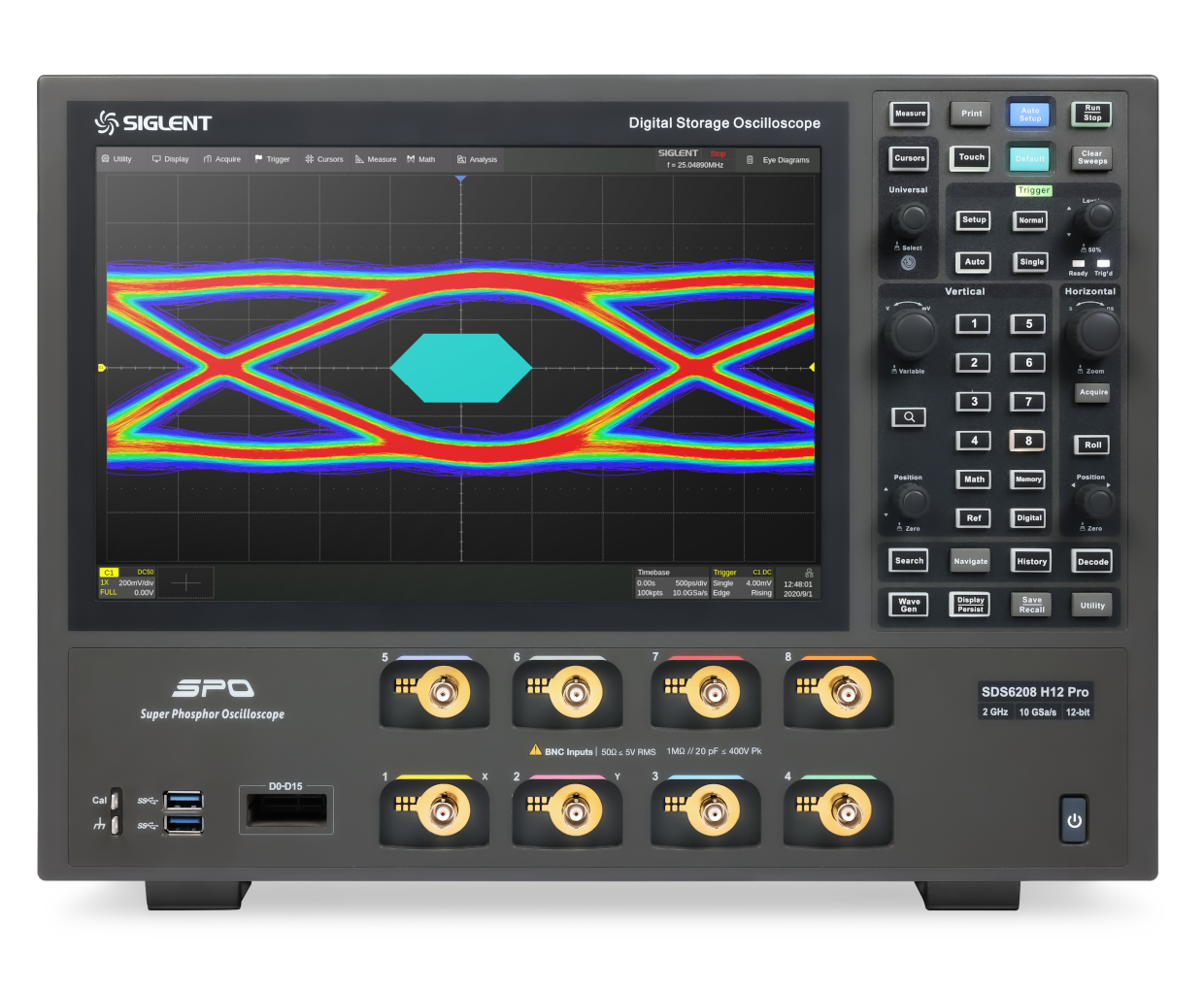

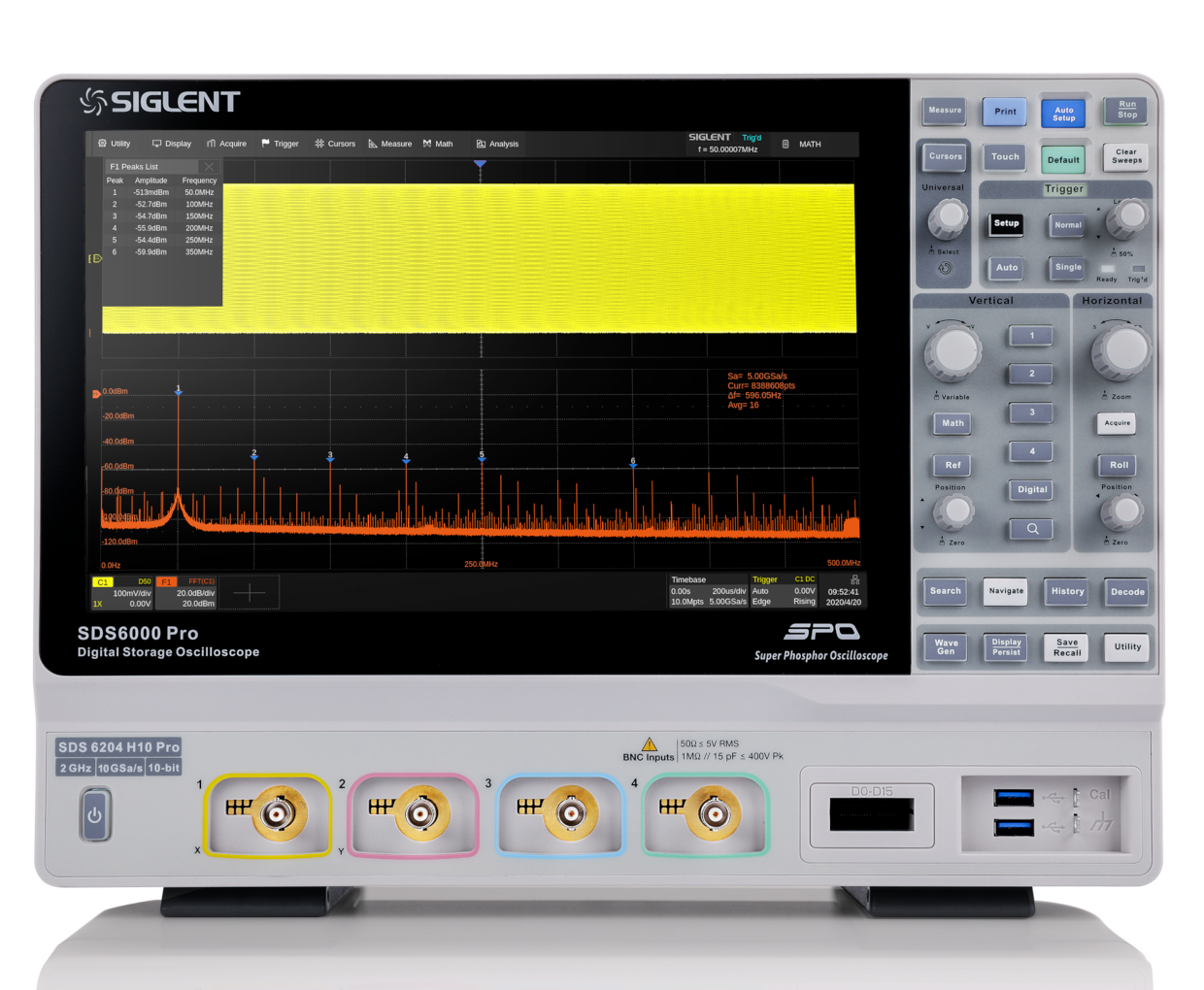

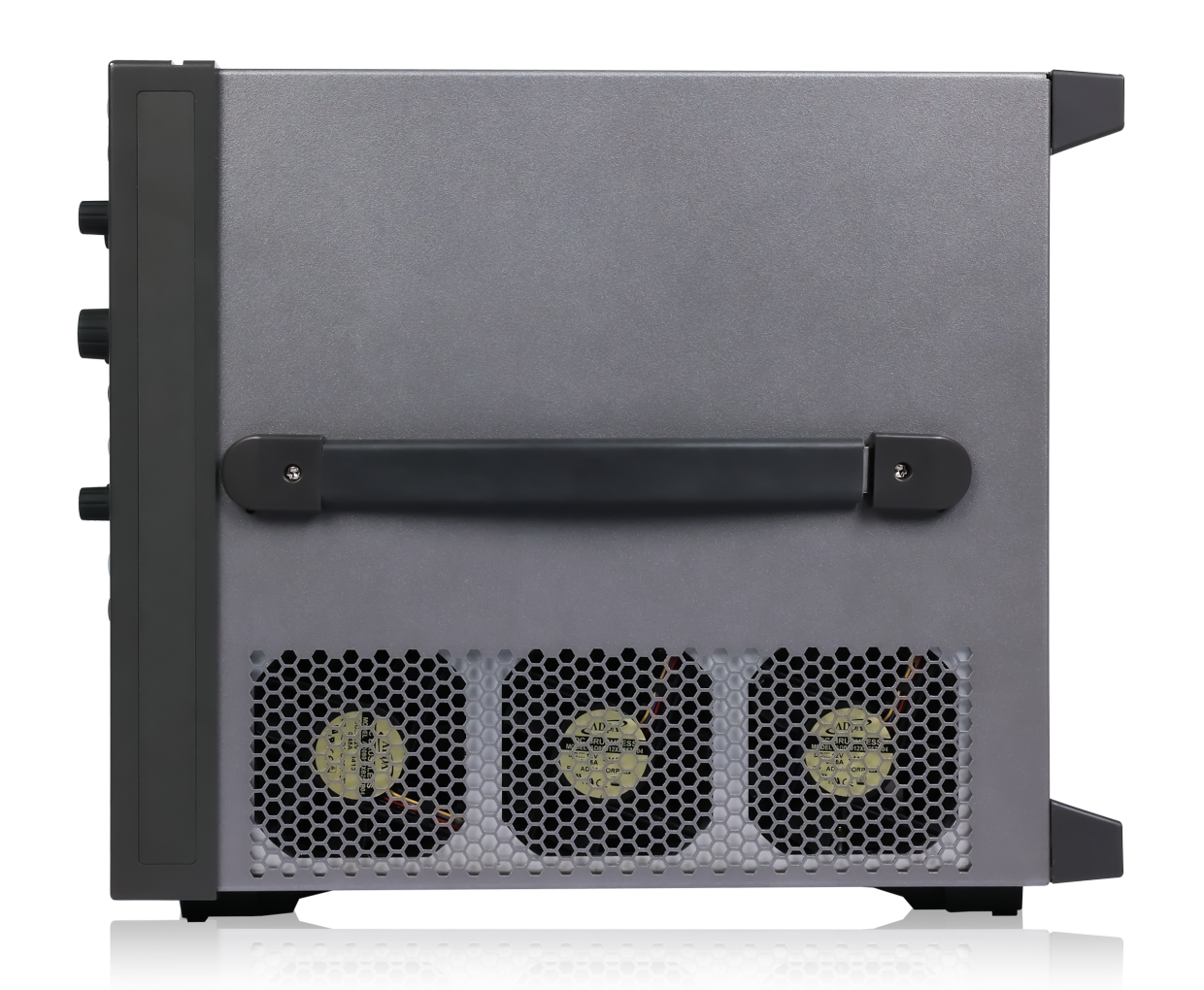

SDS6000 Pro系列高分辨率数字示波器
主要特性
- 带宽：350 MHz（仅4通道）, 500 MHz, 1 GHz, 2 GHz
- 垂直分辨率：12-bit（H12）/10-bit（H10）
- 低本底噪声：在 2 GHz全带宽下低至153 μVrms
- 实时采样率： 10 GSa/s（2GHz带宽或8通道型号）
- 存储深度： 500 Mpts（2GHz带宽或8通道型号）
- 波形刷新率：750,000 wfm/s（Sequence模式）
×

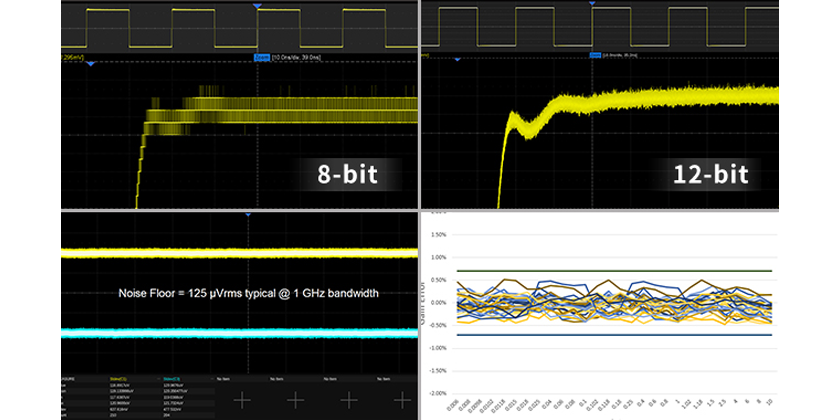

高分辨率示波器，满足更高精度的测试需求
· 12-bit高分辨率ADC采样，更好地呈现波形细节；
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度。
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度。
高分辨率示波器，满足更高精度的测试需求
· 12-bit高分辨率ADC采样，更好地呈现波形细节；
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度。
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度。

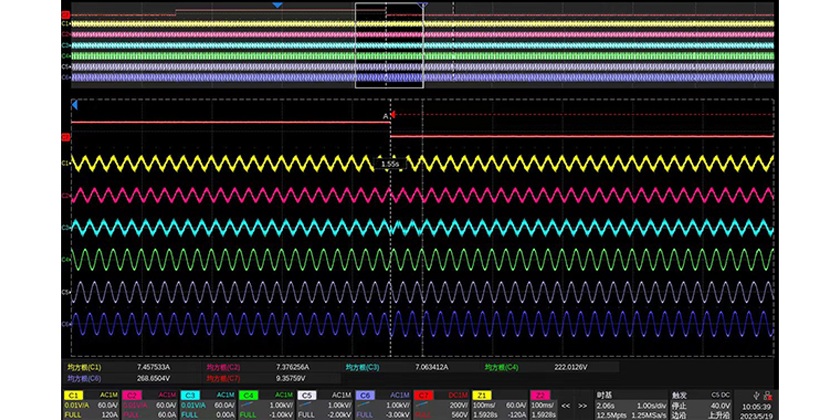

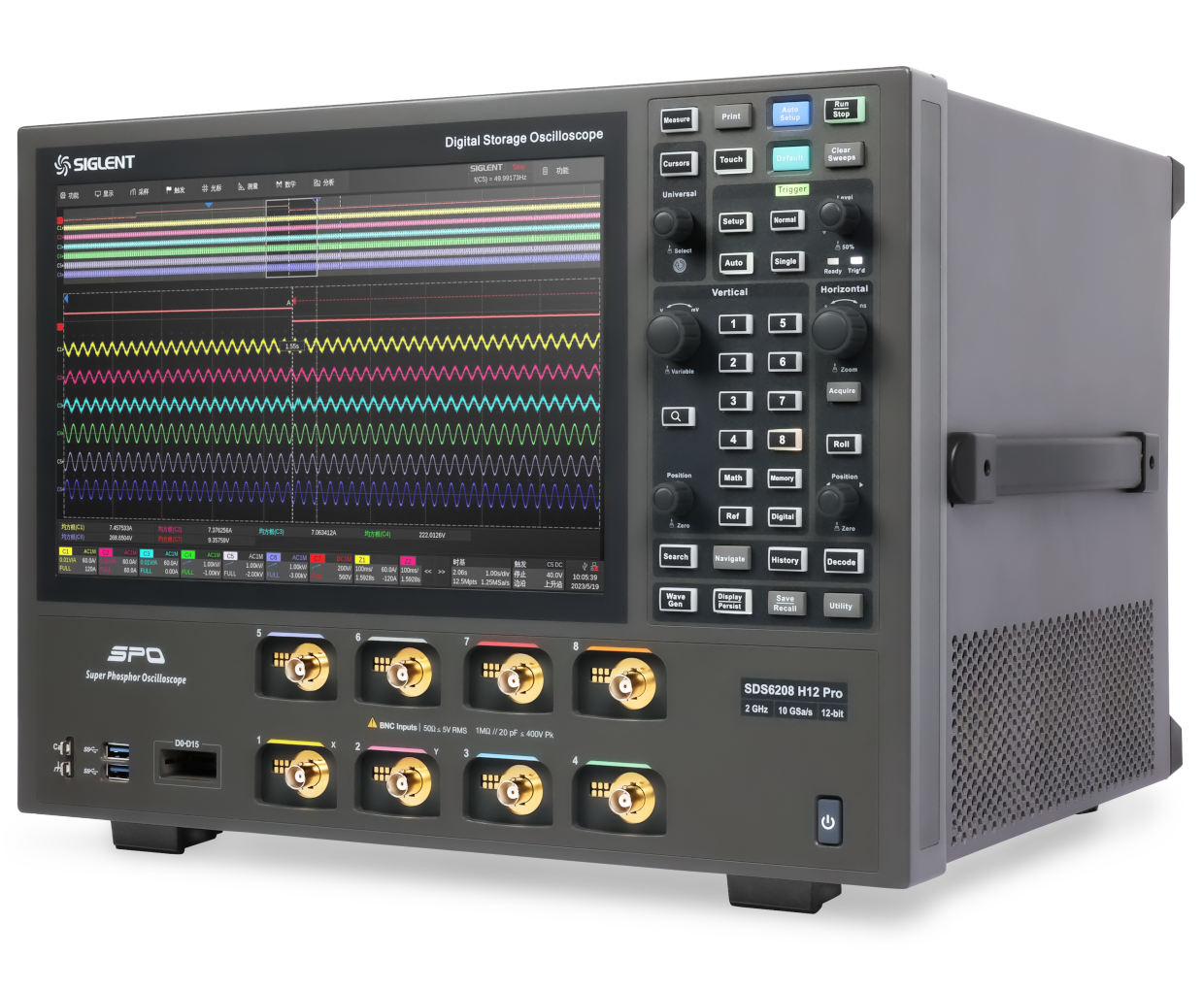

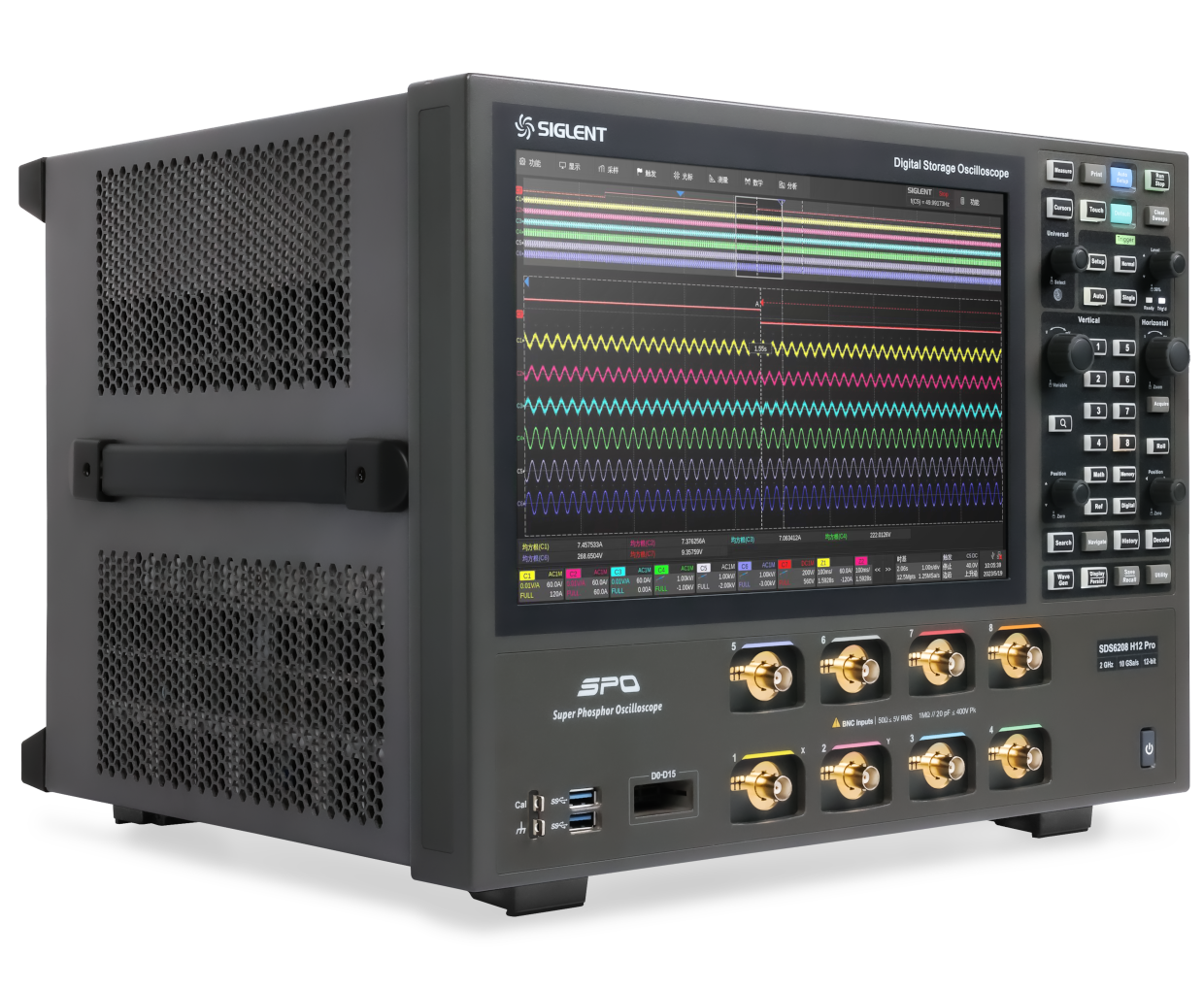

多路信号时序测试，帮助加快研发进程
多路信号时序测试，广泛应用于芯片设计、自动驾驶、汽车功率半导体、电源排序检验、高压充放电平台等。如今大多数嵌入式电路设计中电源轨越来越多，且有着特定的上电、掉电时序要求，甚至规定了上电、掉电的时间要求，如此一来电源排序必不可少，传统的4通道示波器需要多次采集，逐个模块检查，而SDS6000 Pro凭借其8通道的优势可同时观察8路通道波形情况，获得各路时序情况，帮助加快研发进程。
多路信号时序测试，帮助加快研发进程
多路信号时序测试，广泛应用于芯片设计、自动驾驶、汽车功率半导体、电源排序检验、高压充放电平台等。如今大多数嵌入式电路设计中电源轨越来越多，且有着特定的上电、掉电时序要求，甚至规定了上电、掉电的时间要求，如此一来电源排序必不可少，传统的4通道示波器需要多次采集，逐个模块检查，而SDS6000 Pro凭借其8通道的优势可同时观察8路通道波形情况，获得各路时序情况，帮助加快研发进程。

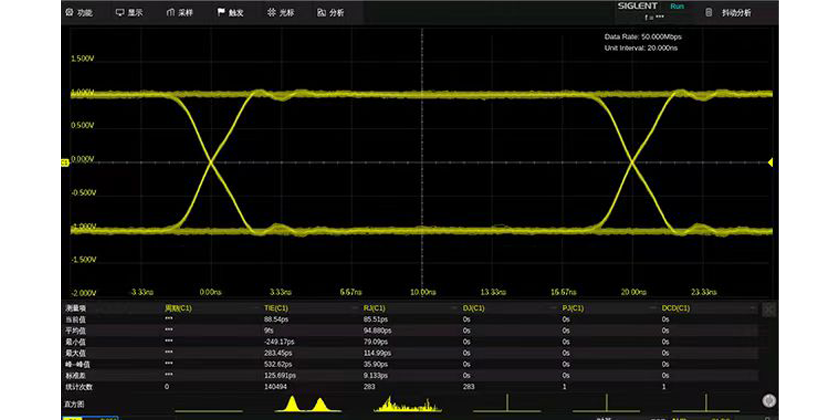

眼图和抖动分析，助力信号完整性分析
利用眼图可以观察到码间串扰和噪声的影响，体现信号的整体特征，帮助评估系统优劣程度，抖动分析可以将系统性能做进一步的分析和测量，以提升高速电路的时序冗余度。
眼图和抖动分析，助力信号完整性分析
利用眼图可以观察到码间串扰和噪声的影响，体现信号的整体特征，帮助评估系统优劣程度，抖动分析可以将系统性能做进一步的分析和测量，以提升高速电路的时序冗余度。

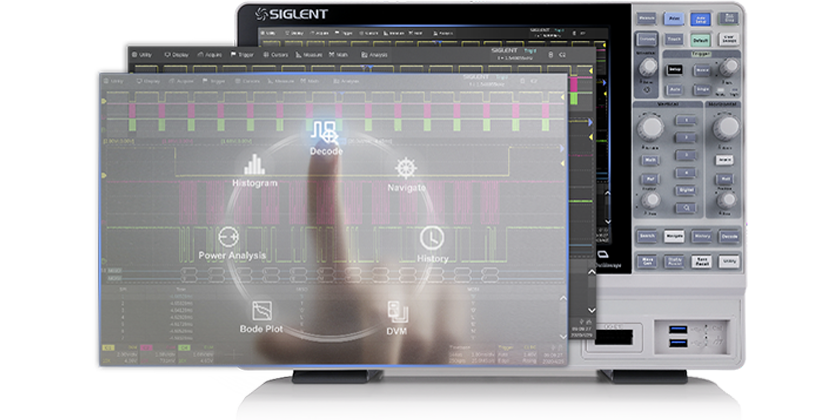

优秀的用户界面和用户体验
· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作。
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作。
优秀的用户界面和用户体验
· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作。
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作。

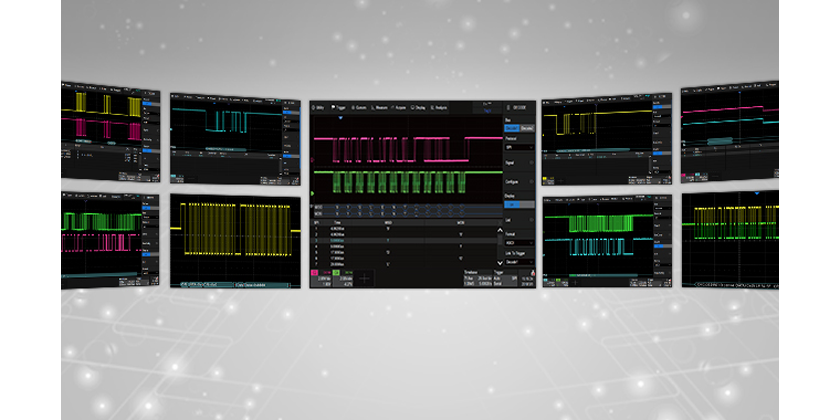

覆盖多种行业的串行协议触发和解码
SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay ,SENT | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD-1553B | 飞行系统串行协议触发及解码 |
| Manchester | 以太网串行协议解码 |
| ARINC429 | 航空电子串行协议解码 |
覆盖多种行业的串行协议触发和解码
SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay ,SENT | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD-1553B | 飞行系统串行协议触发及解码 |
| Manchester | 以太网串行协议解码 |
| ARINC429 | 航空电子串行协议解码 |

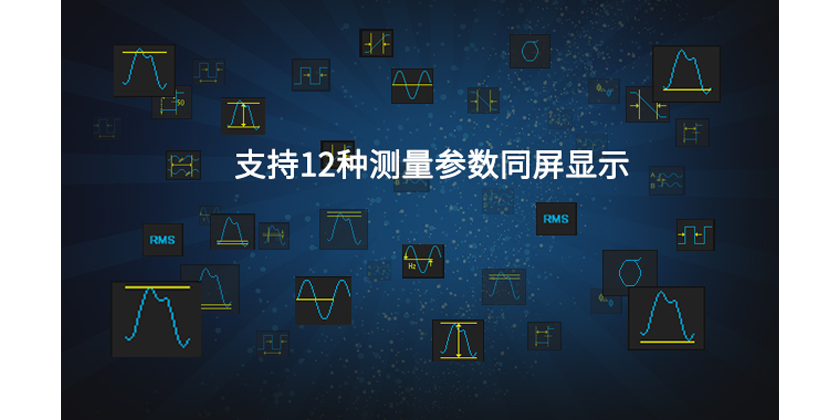

强大的测量功能
SDS6000 Pro可测量超过60种参数，包括水平类、垂直类、通道间延时类和混合测量类。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
强大的测量功能
SDS6000 Pro可测量超过60种参数，包括水平类、垂直类、通道间延时类和混合测量类。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
规格参数
| 带宽 | 350 MHz 、500 MHz 、1 GHz、2 GHz |
| 实时采样率 | 5 GSa/s、10 GSa/s（2GHz带宽或8通道型号） |
| 通道数 | 4/8+EXT |
| 存储深度 | 250 Mpts/CH、500 Mpts/CH（2GHz带宽或8通道型号） |
| 最高波形捕获率 | 750,000 wfm/s（Sequence模式） |

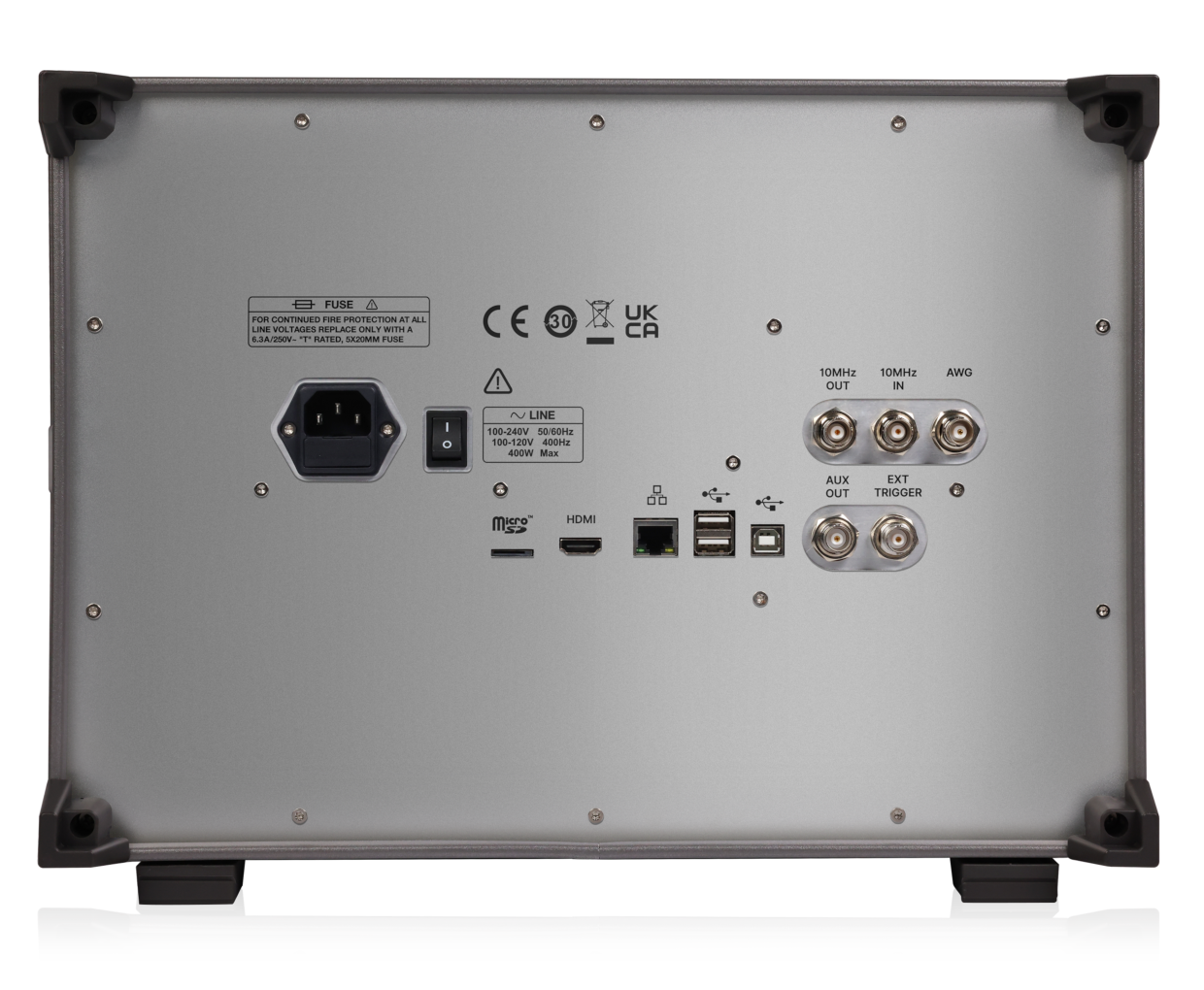

| 接口 | USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出(TRIG OUT，PASS/FAIL),10 MHz In（仅8通道），10 MHz Out（仅8通道），AWG（仅8通道） |
| 测量 | 超过50种参数测量，并支持直方图和趋势图统计 |
| 数据分析和数据处理工具 | 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配） |
| 屏幕 | 12.1 英寸电容式触摸显示屏，分辨率1280*800 |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发 |
| 串行触发和解码（标配） | I2C, SPI, UART, CAN, LIN |
| 串行触发和解码（选配） | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester,ARINC429 |
| 数字通道（标配） | 16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度； 16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2GHz带宽或8通道型号） |
| 信号发生器（选配） | 4通道：外置隔离 8通道：内置 最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts |
| 标配探头 | 500 MHz，每通道 1 套 |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
参考价(含税)
SDS6208 H12 Pro
2 GHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
SDS6204 H12 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
¥229,880
SDS6208 H10 Pro
2 GHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
SDS6204 H10 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
¥139,880
SDS6108 H12 Pro
1 GHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
SDS6104 H12 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥192,680
SDS6108 H10 Pro
1 GHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
SDS6104 H10 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥89,880
SDS6058 H12 Pro
500 MHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
SDS6054 H12 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥159,680
SDS6058 H10 Pro
500 MHz
8 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
SDS6054 H10 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥68,880
SDS6034 H12 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥121,080
SDS6034 H10 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥48,880
