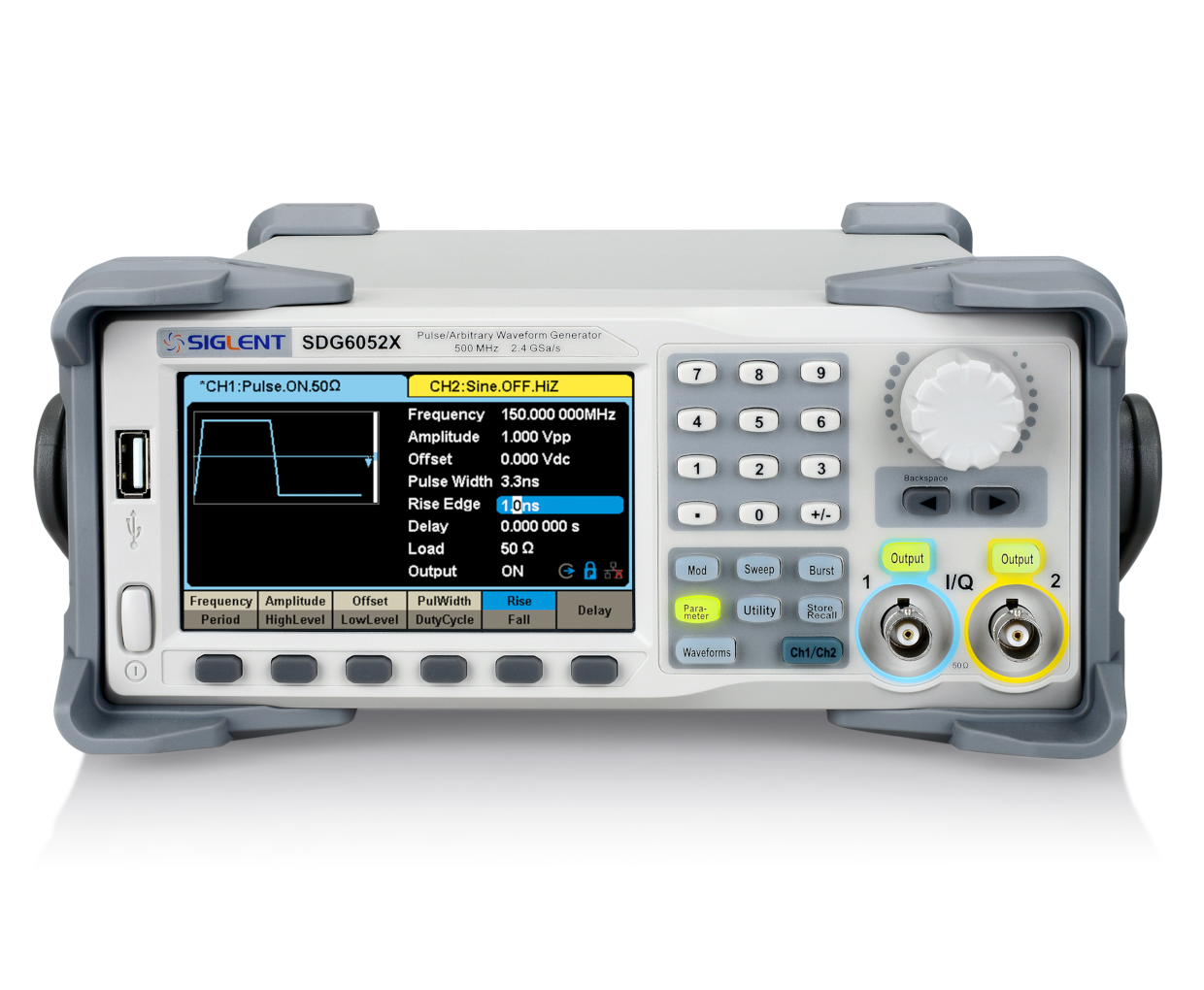

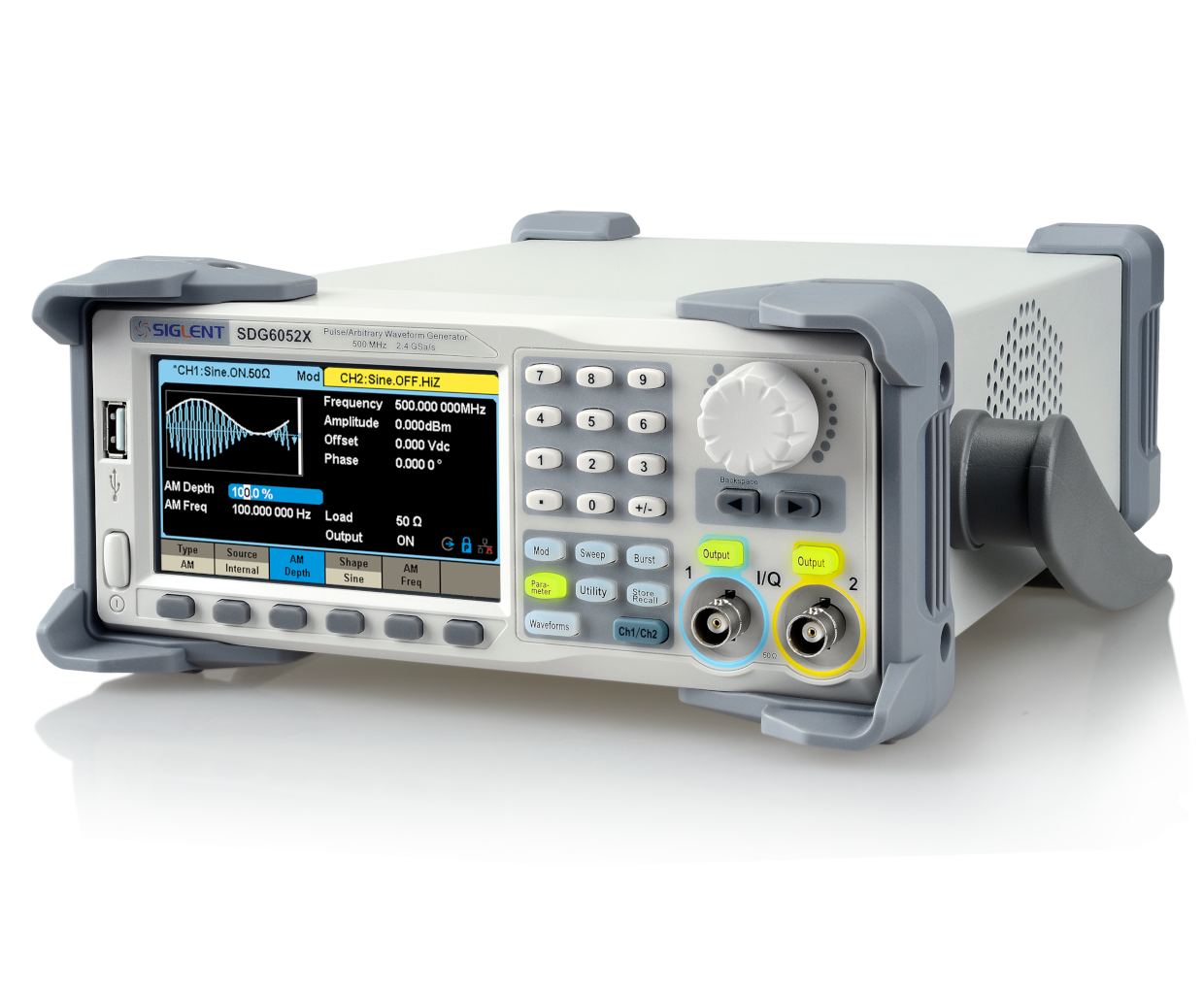

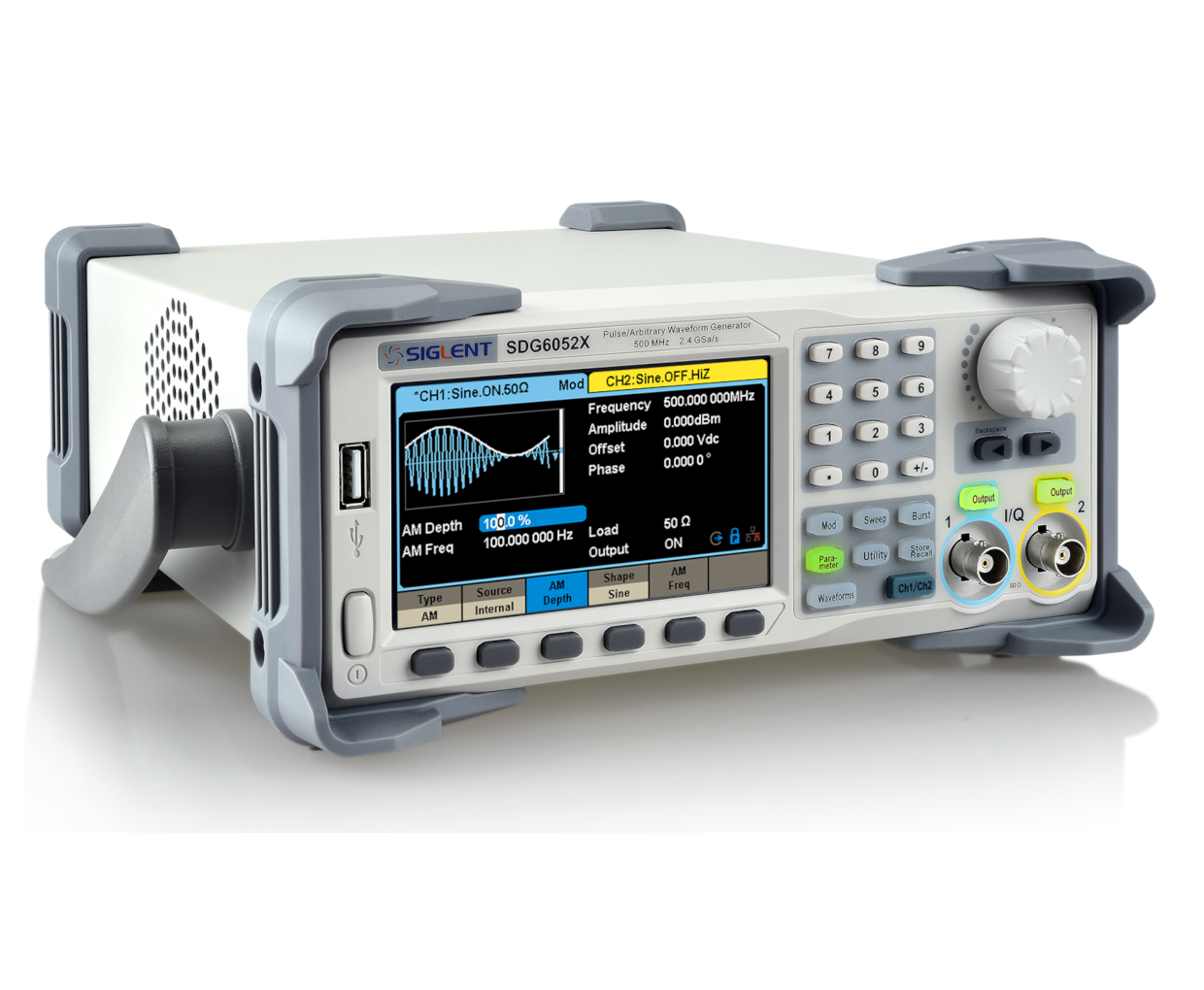

SDG6000X系列脉冲/任意波形发生器
主要特性
  • 等性能双通道,最大输出频率500 MHz
  • 2.4 GSa/s采样率,16 bit 垂直分辨率
  • 脉冲信号最大频率150 MHz;上升/下降时间可调,最快可达1 ns
  • 逐点输出任意波,波形长度2~20 Mpts
  • 可作为 IQ 信号发生器(选件)
  • 可作为 PRBS 信号发生器
  • 可作为噪声信号发生器
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns,低抖动,脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns,低抖动,脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声

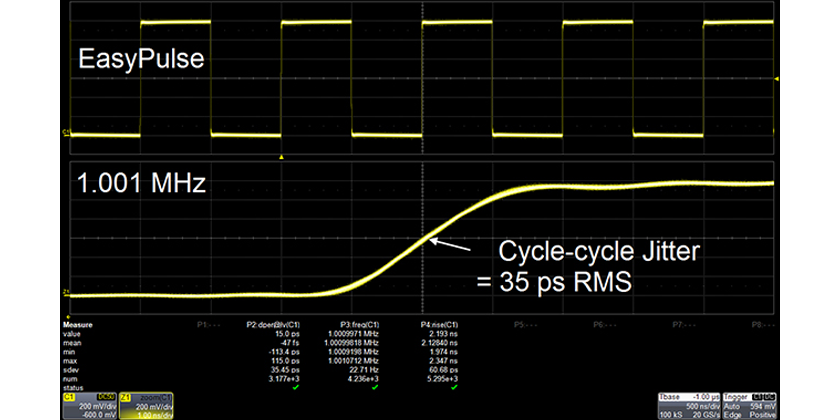

创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置,最快可达1 ns
· 脉宽精细可调,最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置,最快可达1 ns
· 脉宽精细可调,最小可达3.2 ns
· 占空比低至0.001%
· 低抖动

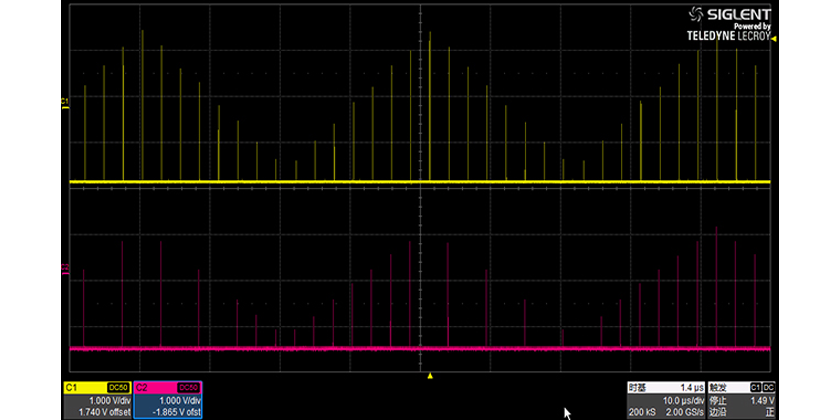

TrueArb 波形技术
使用了创新的TrueArb技术,可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术,不会遗漏任何波形信息。同时还具体以下优势:

· 20 Mpts的波形长度,波形细节更精细
· 16 bit的垂直分辨率,信号保真度更高
· 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号
TrueArb 波形技术
使用了创新的TrueArb技术,可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术,不会遗漏任何波形信息。同时还具体以下优势:

· 20 Mpts的波形长度,波形细节更精细
· 16 bit的垂直分辨率,信号保真度更高
· 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号

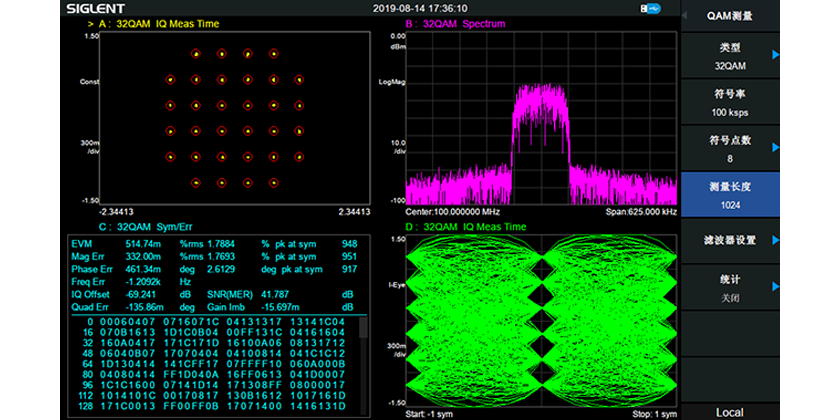

矢量信号源
SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源,或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型
矢量信号源
SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源,或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

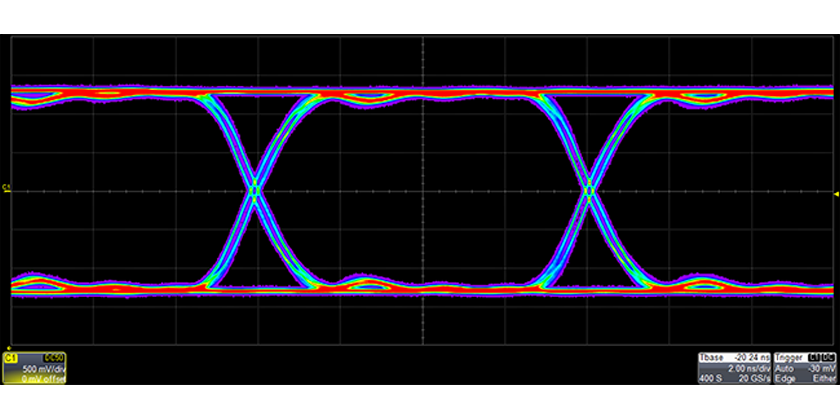

PRBS信号源
· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如:TTL,LVCMOS,LVPECL,LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调
PRBS信号源
· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如:TTL,LVCMOS,LVPECL,LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调

规格参数
带宽 350 MHz 、500 MHz
采样率 2.4 GSa/s(2X内插)
通道数 2
任意波长度 2 ~ 20 Mpts
垂直分辨率 16 bit
接口 标准 : U SB Host, USB Device, LAN
选件 : GPIB (USB-GPIB 适配器 )
调制功能 AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM
多种信号发生功能           连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器
信号频率 方波:1 μHz~120 MHz
脉冲:1 μHz~150 MHz
任意波:1 μHz~50 MHz
其他功能 Sweep 功能和 Burst 功能
谐波输出功能
双通道波形合并功能
通道间耦合、复制和跟踪功能
显示 4.3 英寸触摸显示屏 , 480 x 272 x RGB
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG6052X
500 MHz
2.4 GSa/s(2X内插)
16 bit
2 ~ 20Mpts
2
¥ 56,880
SDG6032X
350 MHz
2.4 GSa/s(2X内插)
16 bit
2 ~ 20 Mpts
2
¥ 38,980
