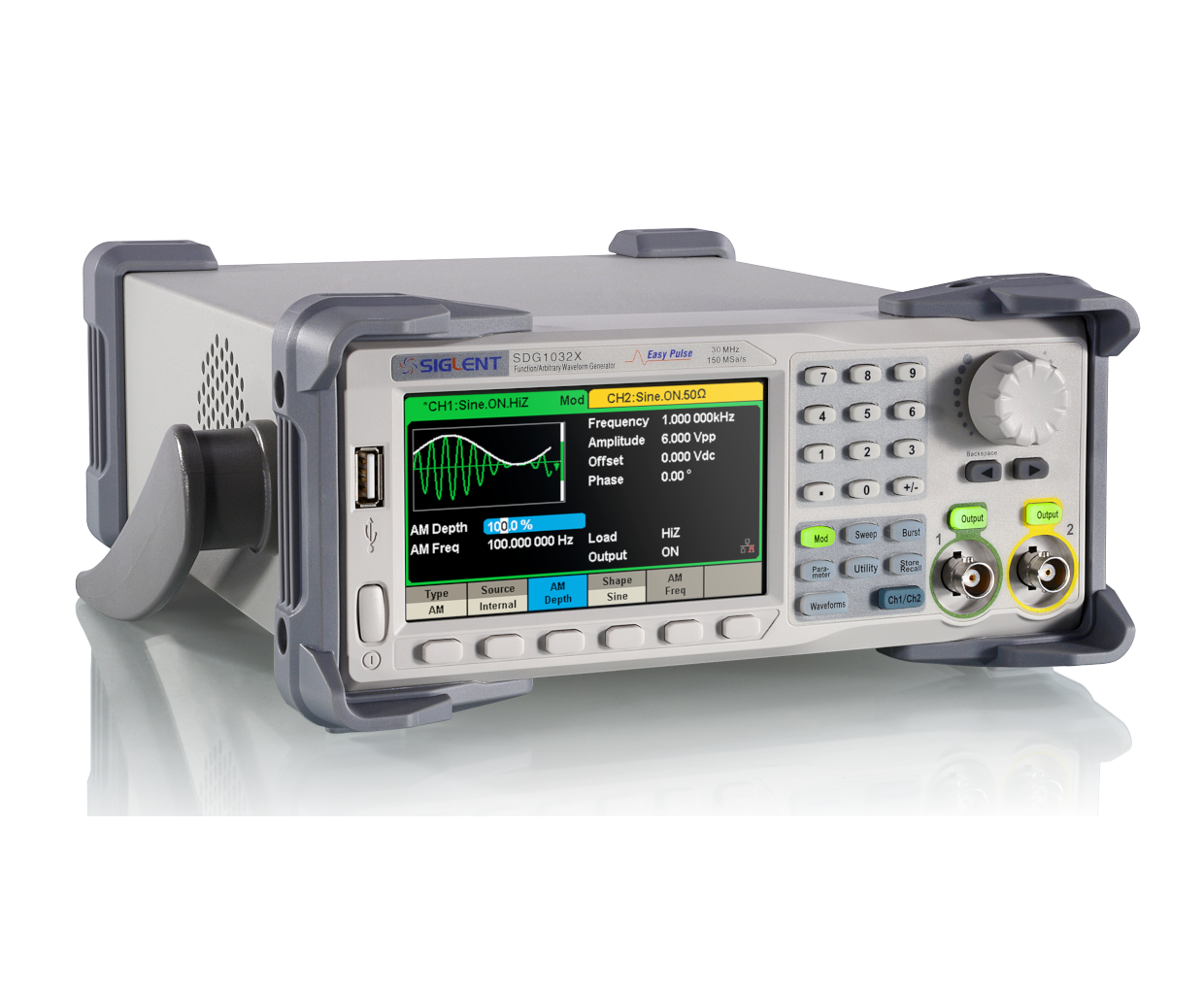

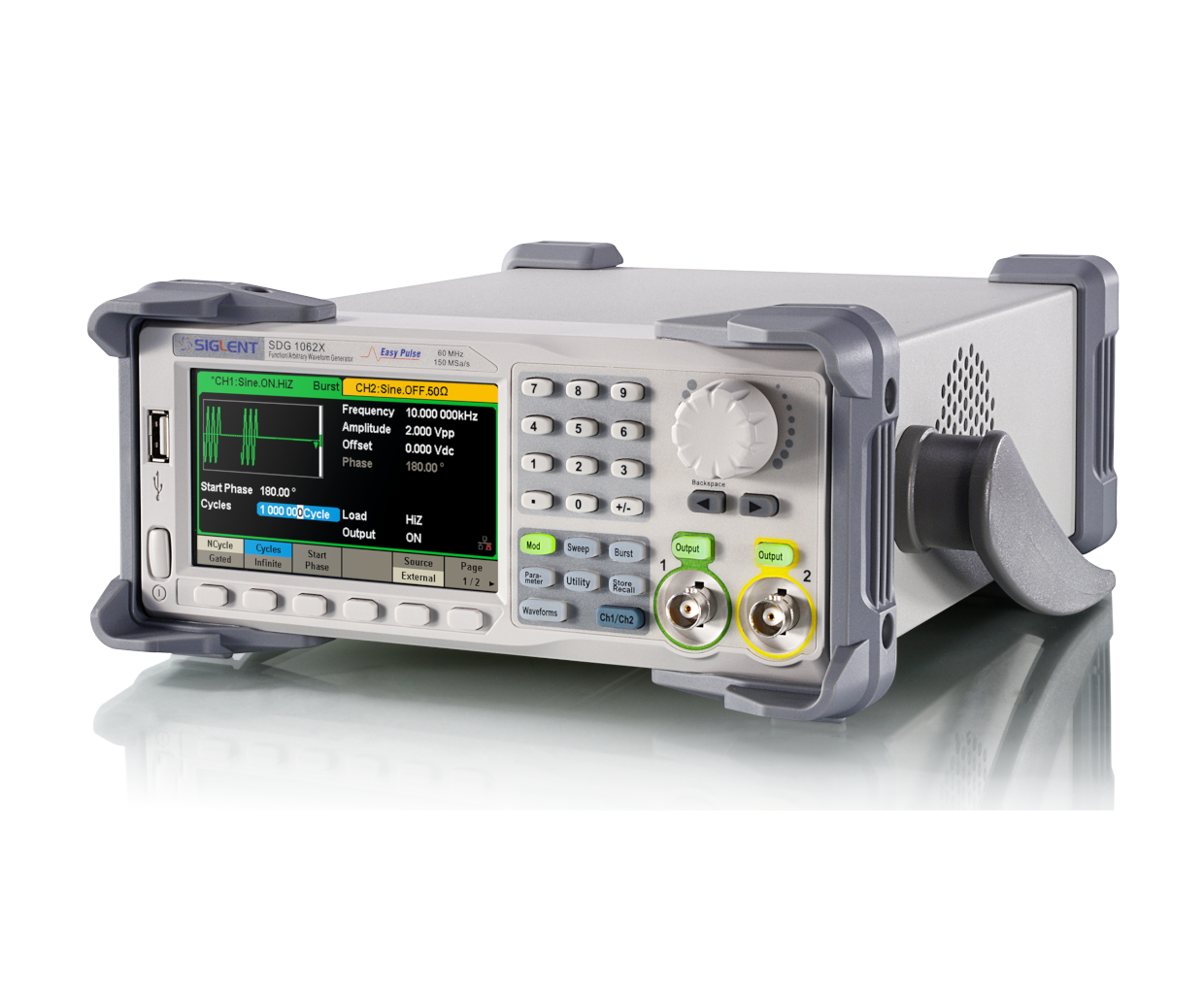

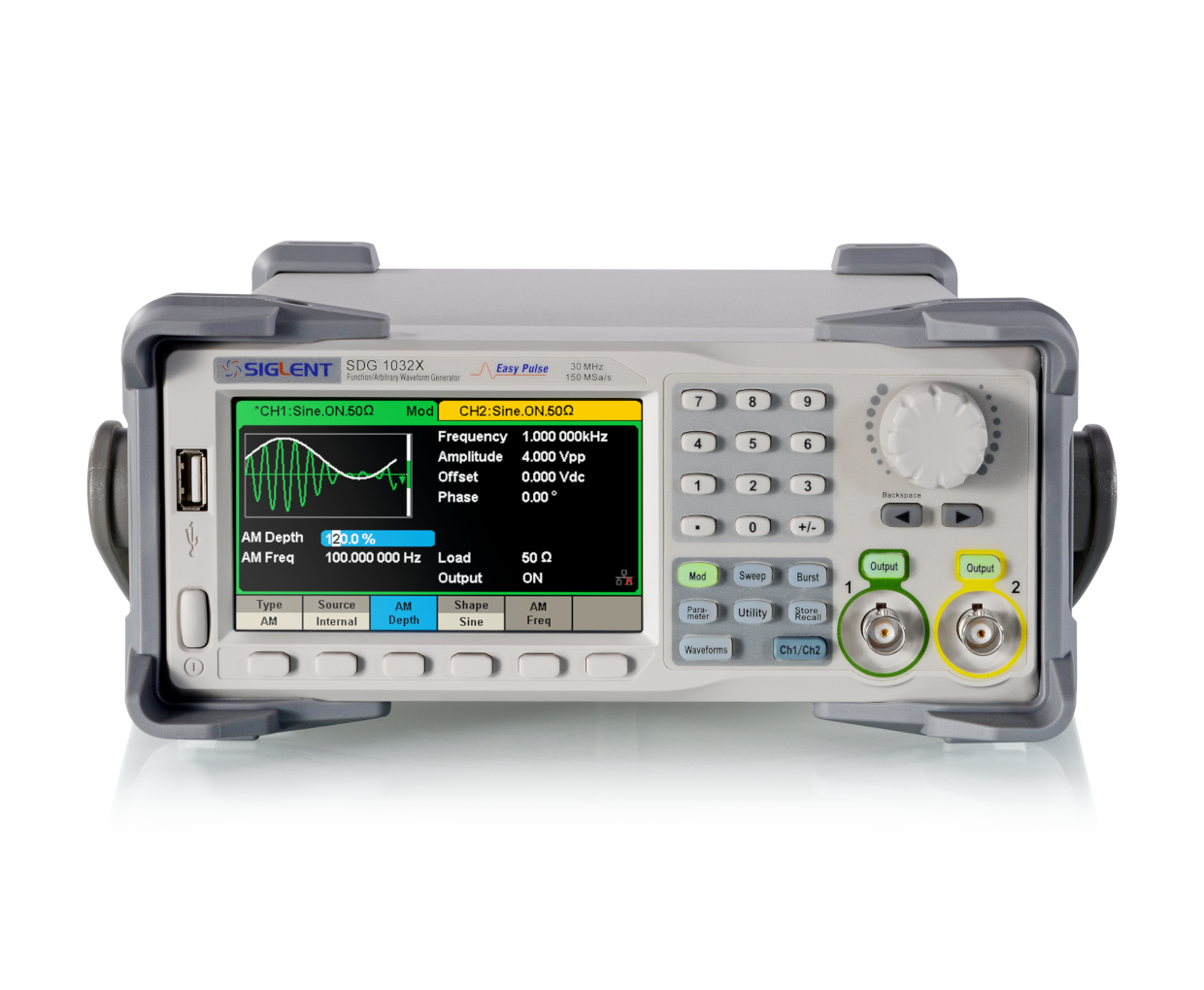

SDG1000X系列函数/任意波形发生器
主要特性
  • 等性能双通道。正弦波、方波最大输出频率60 MHz
  • 150 MSa/s采样率,14 bit垂直分辨率
  • 逐点输出任意波,波形长度2~16 kpts
  • 脉冲上升/下降时间可调,脉宽精细可调
  • 复杂信号合成能力
  • 4.3 英寸显示屏

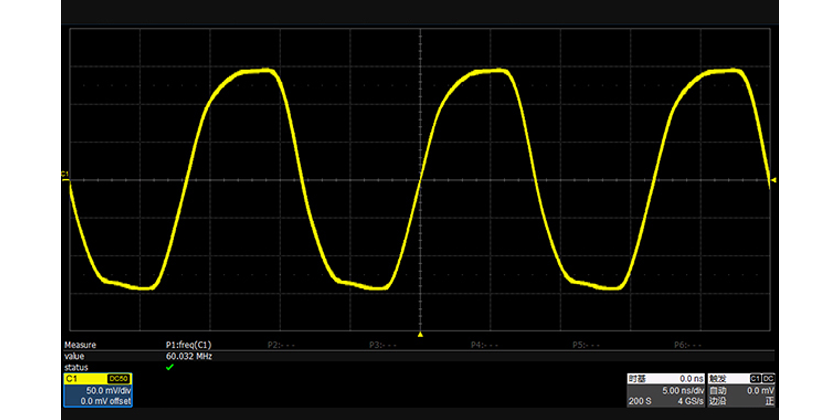

高性能方波
SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制,获得了高性能方波。

· SDG1000X系列的带宽是60 MHz,却拥有 60 MHz高性能方波
· 上升/下降时间低于4.2 ns
· 方波具有与脉冲波一致的抖动性能
高性能方波
SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制,获得了高性能方波。

· SDG1000X系列的带宽是60 MHz,却拥有 60 MHz高性能方波
· 上升/下降时间低于4.2 ns
· 方波具有与脉冲波一致的抖动性能

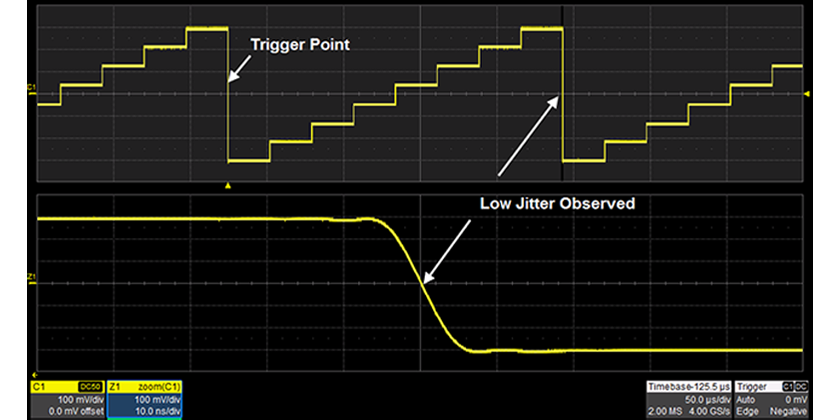

创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达12.5 MHz
· 上升和下降时间分别可设置最快可达16.8 ns
· 脉宽精细可调,最小可达32.6 ns
· 占空比低至0.001%
· 低抖动
创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

· 脉冲频率最高可达12.5 MHz
· 上升和下降时间分别可设置最快可达16.8 ns
· 脉宽精细可调,最小可达32.6 ns
· 占空比低至0.001%
· 低抖动

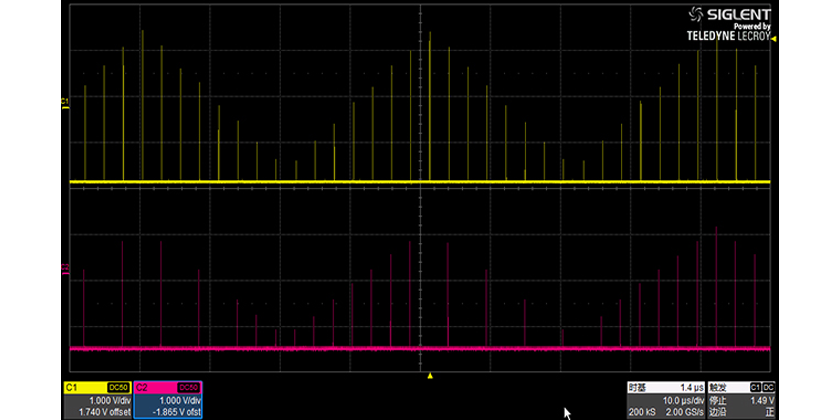

TrueArb 波形技术
使用了创新的 TrueArb 技术,可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术,不会遗漏任何波形信息,同时还具体以下优势:

· 16 kpts的波形长度,波形细节更精细
· 14 bit的垂直分辨率,信号保真度更高
· 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号
TrueArb 波形技术
使用了创新的 TrueArb 技术,可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术,不会遗漏任何波形信息,同时还具体以下优势:

· 16 kpts的波形长度,波形细节更精细
· 14 bit的垂直分辨率,信号保真度更高
· 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号

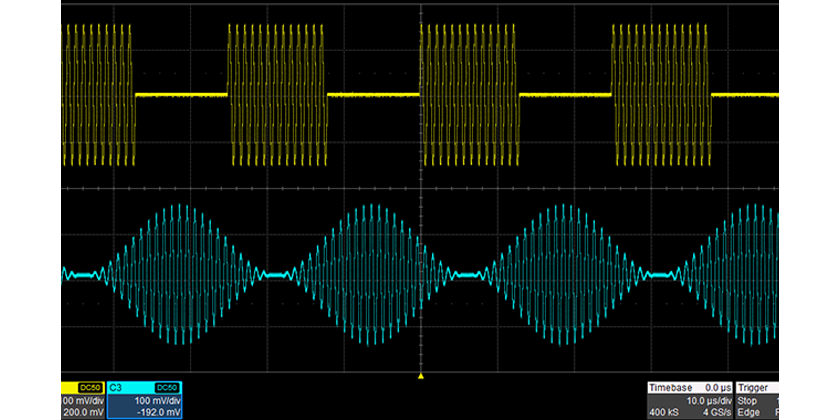

复杂信号生成能力
SDG1000X具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
复杂信号生成能力
SDG1000X具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程

规格参数
带宽 20 MHz、30 MHz、60 MHz
采样率 150 MSa/s
通道数 2
任意波长度 16 Kpts
频率分辨率 1 μHz
垂直分辨率 14 bit
波形 正弦波、方波、三角波、脉冲波、高斯白噪声、196种任意函数波形
最大输出幅度 ±10 V
尺寸 宽×高×深=260.3 mm×107.2 mm×295.7 mm

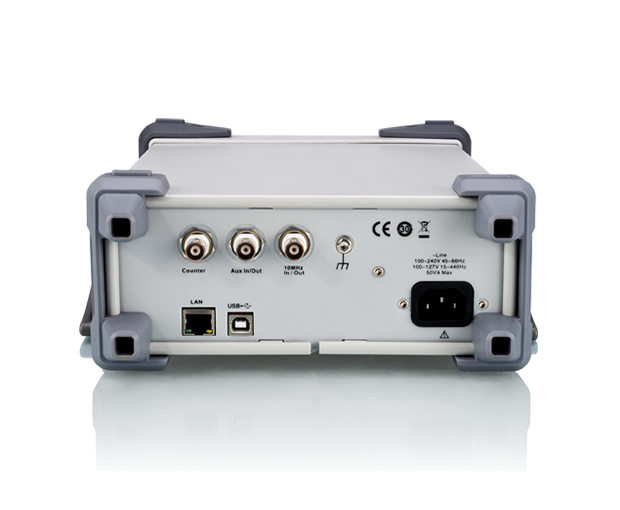

接口 标准 : USB Host, USB Device、LAN
选件 : GPIB (USB-GPIB 适配器 )
调制功能 AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst
内置频率计 频率范围100 mHz ~ 200 MHz
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG1062X
60 MHz
150 MSa/s
14 bit
16 kpts
2
¥ 3,880
SDG1032X
30 MHz
150 MSa/s
14 bit
16 kpts
2
¥ 3,180
SDG1022X
20 MHz
150 MSa/s
14 bit
16 kpts
2
电商专卖产品
