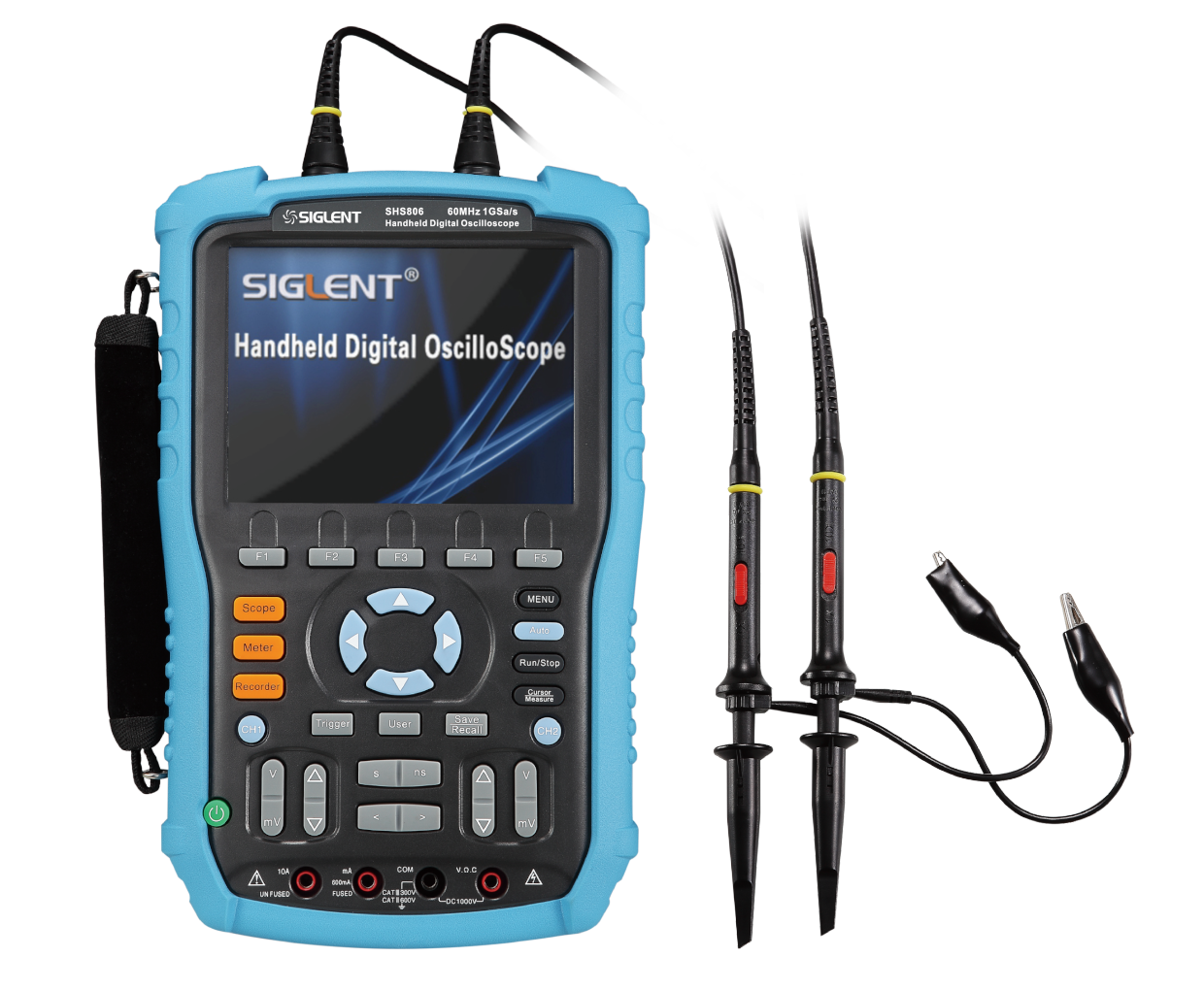

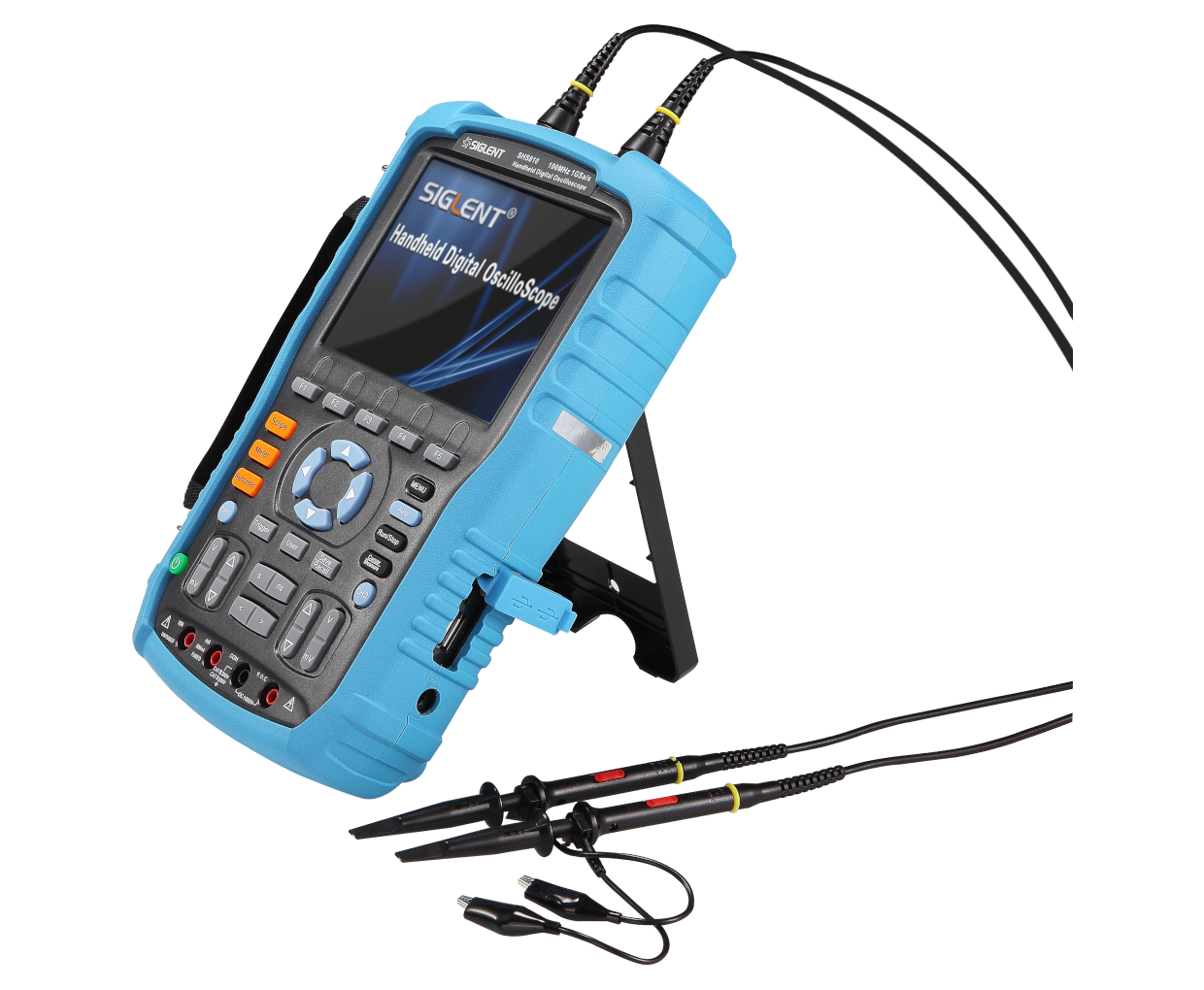

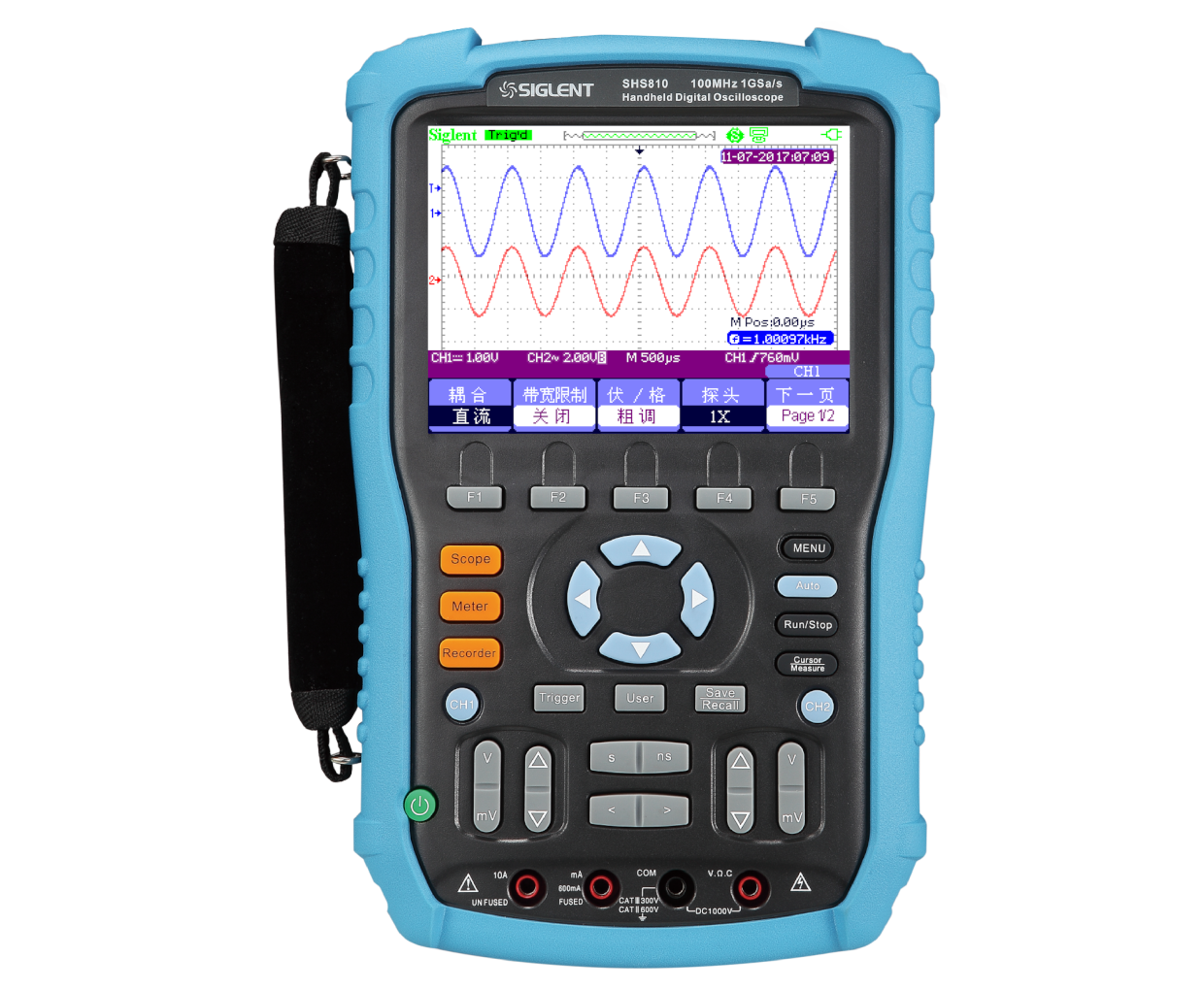

SHS800系列手持示波器（停产）
主要特性
- 带宽100 MHz-200 MHz
- 实时采样率1 GSa/S，等效采样50 GSa/S
- 集示波器万用表，记录仪功能于一身
- 示波器与万用表安全等级高达CATIII 300 V
- 支持U盘存储和PC远程控制
- 5.7寸TFT LCD 大屏幕显示
×

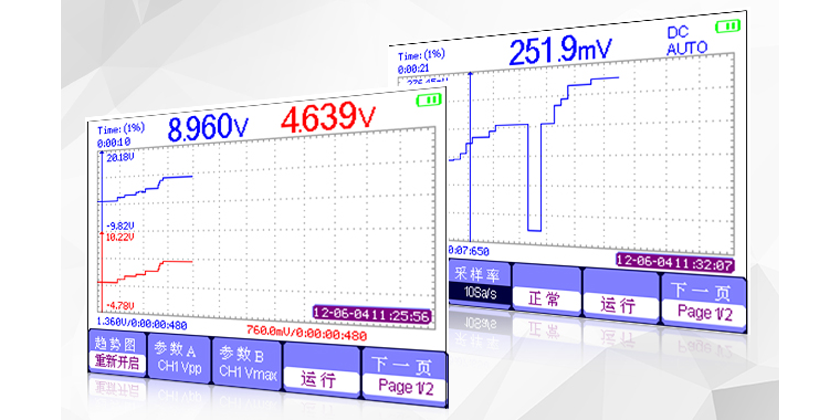

具备趋势图功能
示波器趋势图可记录2个测量参数，记录长度为800 K个点，更方便直观的观测测试结果。
具备趋势图功能
示波器趋势图可记录2个测量参数，记录长度为800 K个点，更方便直观的观测测试结果。

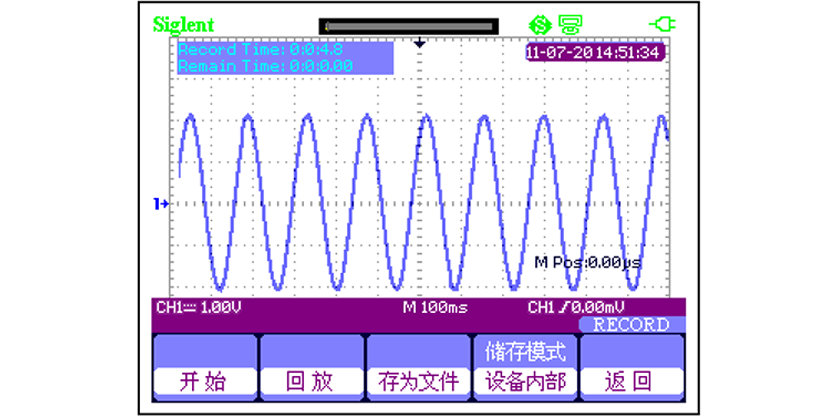

波形记录仪功能
· 示波器扫描时基下，可连续记录波形
· 支持波形记录、回放、缩放功能，便于观察波形细节
· 内部可记录7 M波形数据，最长可记录时间约为18 小时
· U盘存储时最大可达4 GB，最长记录时间约为3000 小时
· 支持波形记录、回放、缩放功能，便于观察波形细节
· 内部可记录7 M波形数据，最长可记录时间约为18 小时
· U盘存储时最大可达4 GB，最长记录时间约为3000 小时
波形记录仪功能
· 示波器扫描时基下，可连续记录波形
· 支持波形记录、回放、缩放功能，便于观察波形细节
· 内部可记录7 M波形数据，最长可记录时间约为18 小时
· U盘存储时最大可达4 GB，最长记录时间约为3000 小时
· 支持波形记录、回放、缩放功能，便于观察波形细节
· 内部可记录7 M波形数据，最长可记录时间约为18 小时
· U盘存储时最大可达4 GB，最长记录时间约为3000 小时

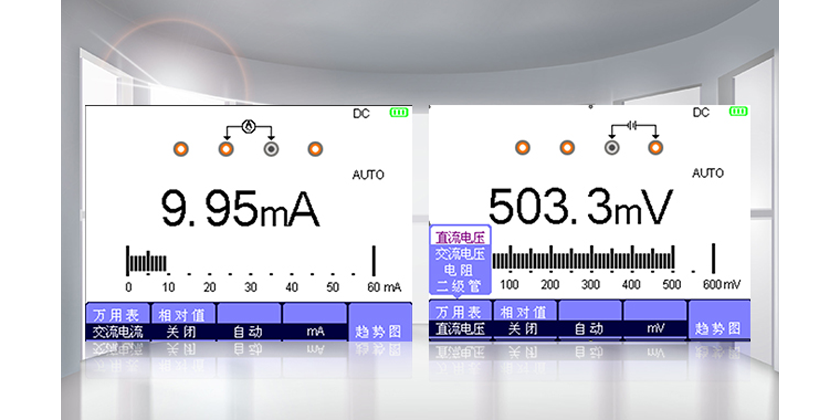

万用表功能
· 6000位的高精度万用表
· 支持直流电压，交流电压
· 电阻二极管，通断，电容等多种功能
· 支持直流电压，交流电压
· 电阻二极管，通断，电容等多种功能
万用表功能
· 6000位的高精度万用表
· 支持直流电压，交流电压
· 电阻二极管，通断，电容等多种功能
· 支持直流电压，交流电压
· 电阻二极管，通断，电容等多种功能
自带锂电池，体积小巧，携带方便
· 适用于汽车电子，电动汽车测试
· 工业现场电气调试测试，和各种野外作业
· 支持U盘存储和软件升级

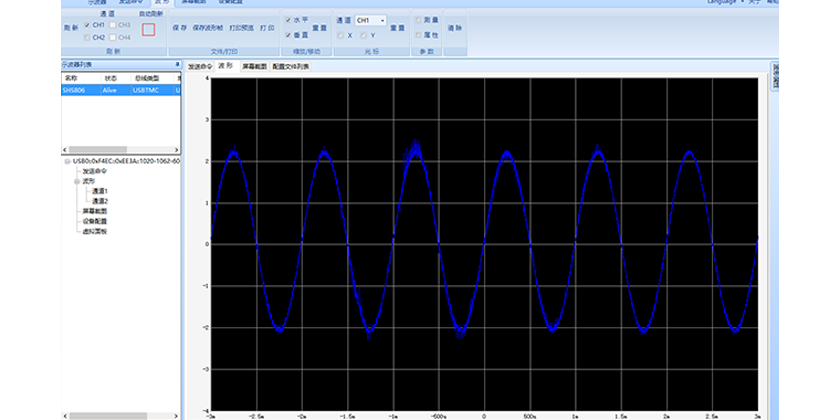

· 支持PC远程控制
· 工业现场电气调试测试，和各种野外作业
· 支持U盘存储和软件升级
· 支持PC远程控制
自带锂电池，体积小巧，携带方便
· 适用于汽车电子，电动汽车测试
· 工业现场电气调试测试，和各种野外作业
· 支持U盘存储和软件升级
· 支持PC远程控制
· 工业现场电气调试测试，和各种野外作业
· 支持U盘存储和软件升级
· 支持PC远程控制
规格参数
| SHS806 | SHS810 | SHS815 | SHS820 | |
| 带宽 | 60 MHz | 100 MHz | 150 MHz | 200 MHz |
| 上升时间 | ≤5.8 ns | ≤3.5 ns | ≤2.3 ns | ≤1.75 ns |
| 实时采样率 | 1 GSa/s | 500 MSa/s | ||
| 等效采样率 | 50 GSa/s | |||
| 时基档位 | 5 ns/DIV ～ 50 s/DIV | 2.5 ns/DIV ～ 50 s/DIV | ||
| 存储深度 | 2 Mpts | 32 Kpts | ||
| 垂直灵敏度 | 2 mv/div~100 v/div | |||
| 垂直分辨率 | 8 bit | |||
| 触发类型 | 边沿、脉宽、视频、斜率、交替 | |||
| 数据记录仪记录空间 | 7 Mpts | |||
| 趋势图功能 | 800 Kpts | |||
| 硬件频率计 | 6位触发频率计 | |||
| 接口 | USB Device，USB Host | |||
| 数学运算 | +、-、*、/、FFT | |||
| 最大显示位数 | 6000 | |
| 直流电压测量 | 60 mV-1000 V | ±1%±15 digit |
| 交流电压测量 | 60 mV-750 V | ±1.5%±15 digit |
| 直流电流测量 | 60 mA-10 A | ±5%±5 digit |
| 交流电流测量 | 60 mA-10 A | ±5%±5 digit |
| 电容测量 | 40 nF 400 nF-400 μF |
±4%±10digit ±5%±5 digit |
| 电阻测量 | 600 Ω-6 MΩ 60 MΩ |
±1%±5 digit ±4%±5 digit |
| 通断测试 | <50 Ω | |
| 二极管测试 | 0-2 V | |
| 趋势图功能 | 1.2 Mpts | |
| 界面显示 | 5.7英寸彩色TFT-LCD显示 |
| 供电方式 | 本机电池供电或外接直流适配器供电，内置可供电锂电池：7.4 V 5000 mAh 电池供电约5小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出 |
| 机身重量 | 1.5 kg |
| 机身尺寸 | 163.2 mm * 259.5 mm * 53.3 mm |
| 配件 | 无源探头两根、电源线、直流适配器、万用表笔 |
型号
带宽
通道数
最高实时采样率
存储深度
波形刷新率
万用表功能
记录仪
参考价（含税）
SHS820（停产）
200 MHz
2
500 MSa/s
32 Kpts
电压、电流、电阻等 八种常见功能
电商专卖产品
SHS815（停产）
150 MHz
2
1 GSa/s
2 Mpts
电压、电流、电阻等 八种常见功能
￥5,180
SHS810（停产）
100 MHz
2
1 GSa/s
2 Mpts
电压、电流、电阻等 八种常见功能
电商专卖产品
SHS806（停产）
60 MHz
2
1 GSa/s
2 Mpts
电压、电流、电阻等 八种常见功能
电商专卖产品
