高分辨率示波器

SDS3000X HD系列

SDS3000X HD

带宽

1 GHz

实时采样率

4 GSa/s

通道数

4 + EXT

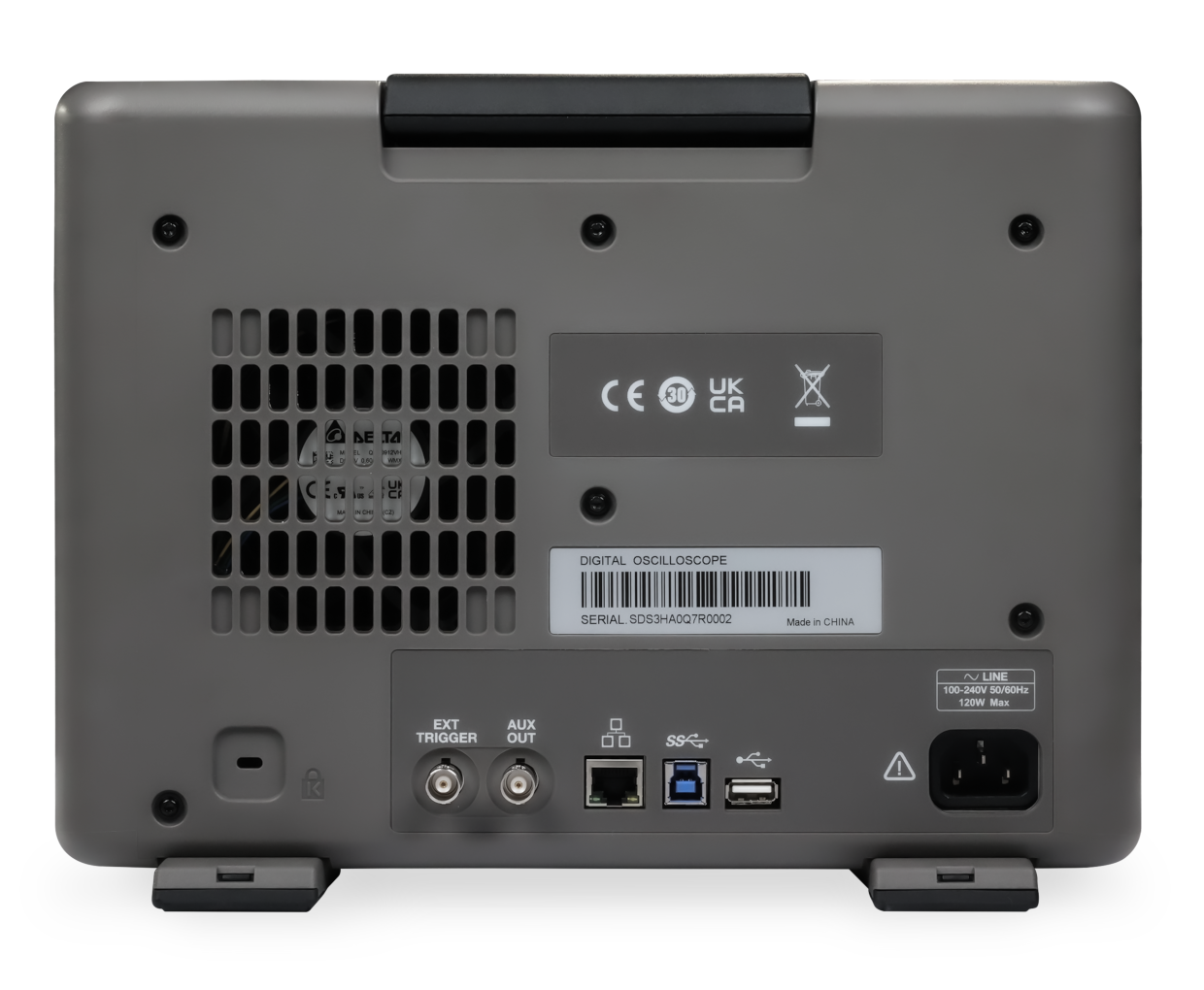

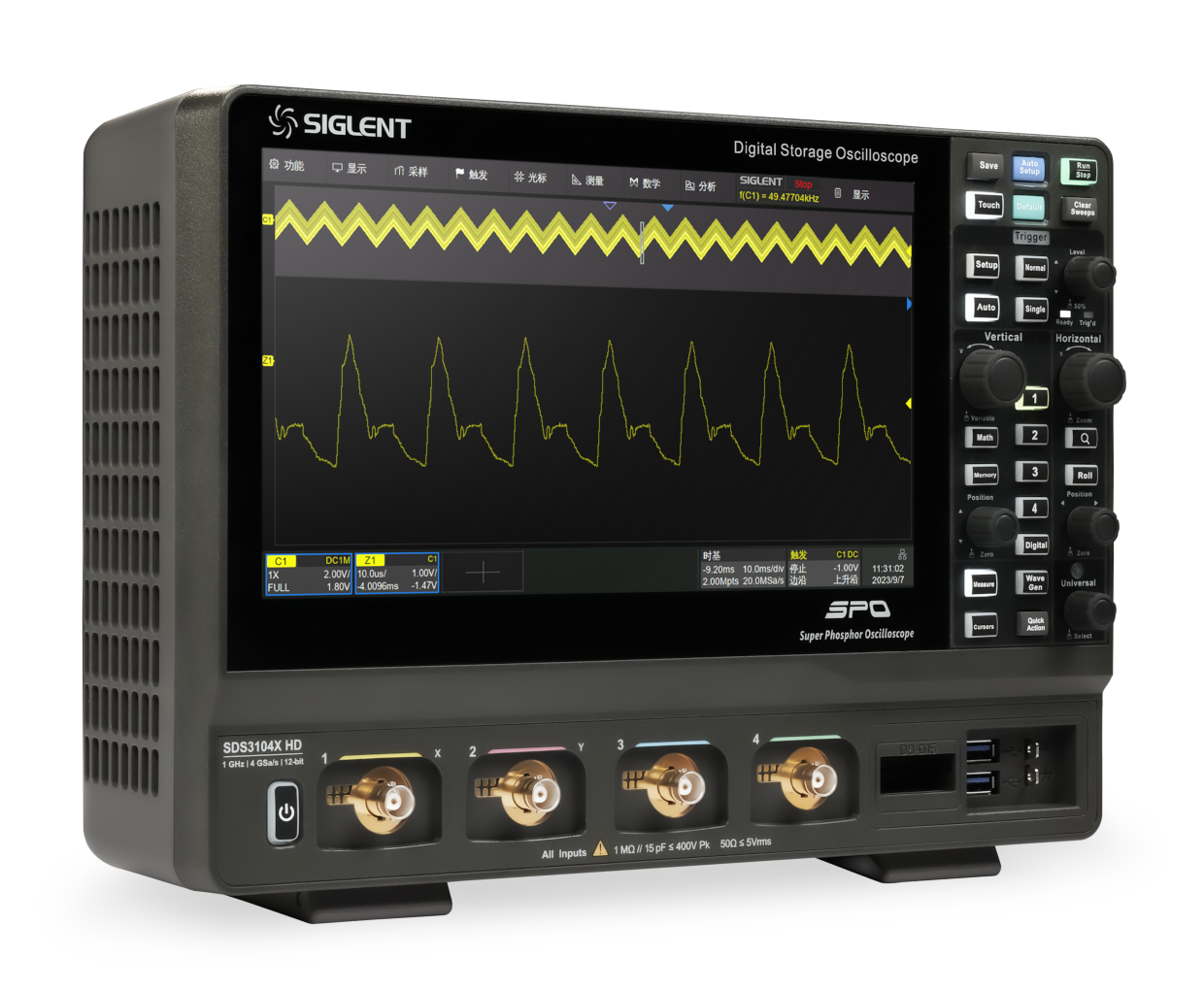

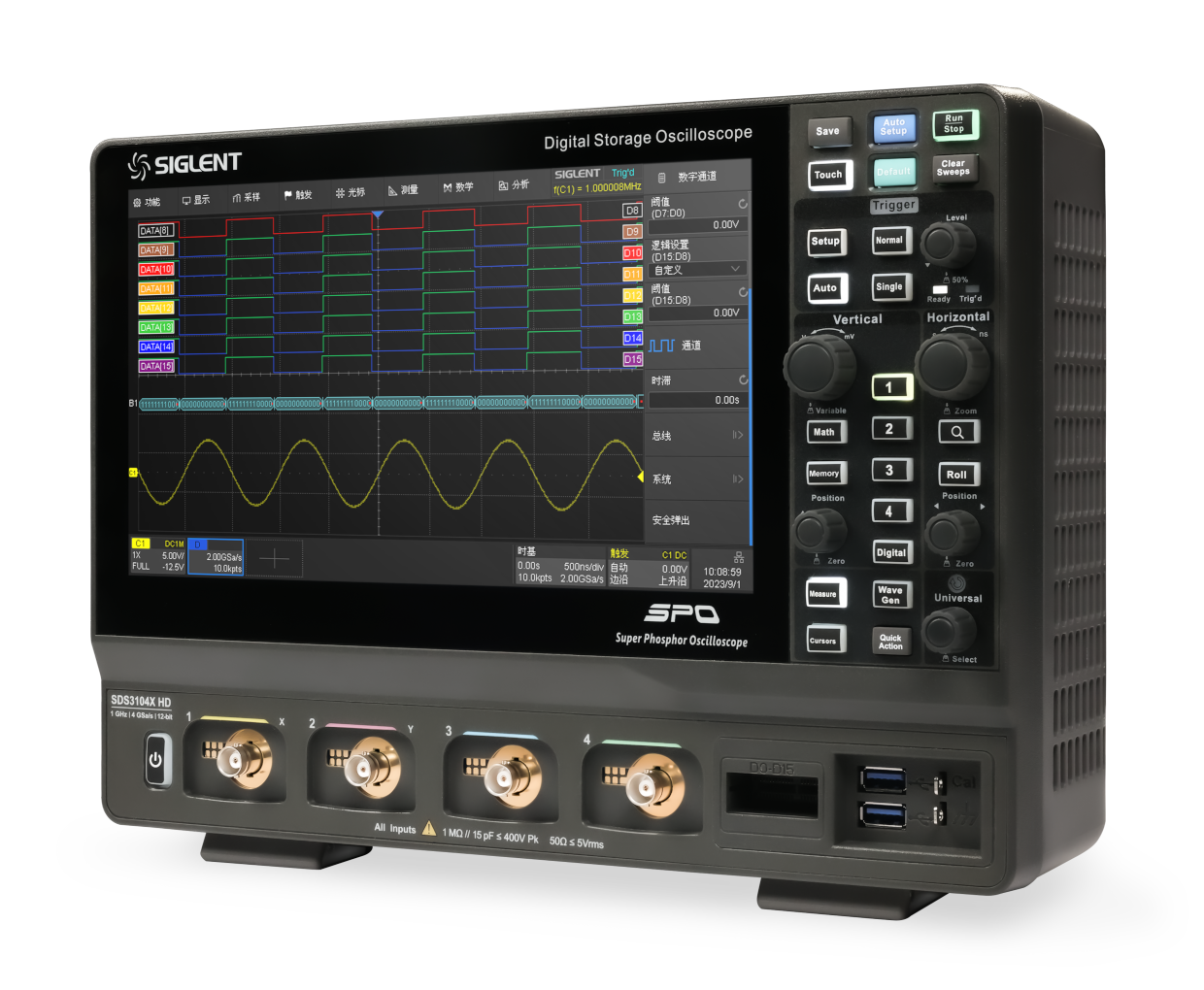

SDS3000X HD

产品简介

SDS3000X HD系列示波器是鼎阳科技的经典产品之一，带宽从1 GHz至350 MHz，提供4通道加扩展选项。其高达4 GSa/s的采样率和890,000 wfm/s的波形捕获率，确保信号捕获的实时性和准确性。HD模式下的高分辨率显示，让波形细节更加清晰，适合电子研发与教育的多样化需求。

主要特性

带宽：1 GHz、500 MHz、350 MHz
存储深度：最高 400 Mpts/ch
垂直分辨率：12-bit
实时采样率：最高 4 GSa/s
波形捕获率：最高 890,000 wfm/s
低本底噪声：全带宽下低至 125 μVrms

产品优势

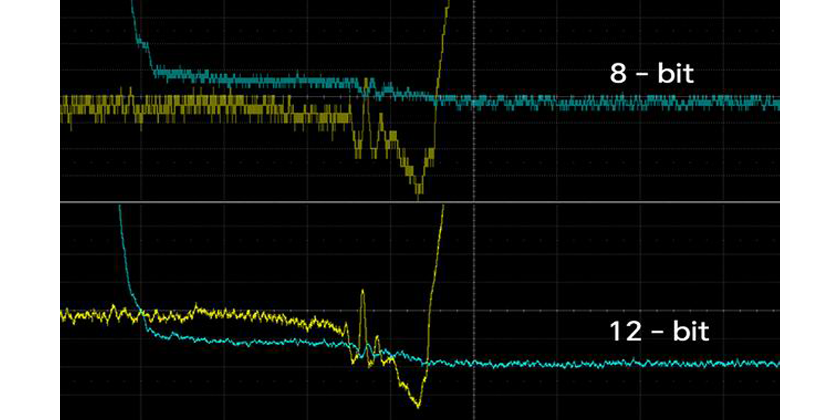

12-bit ADC，波形细节清晰可见

SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。

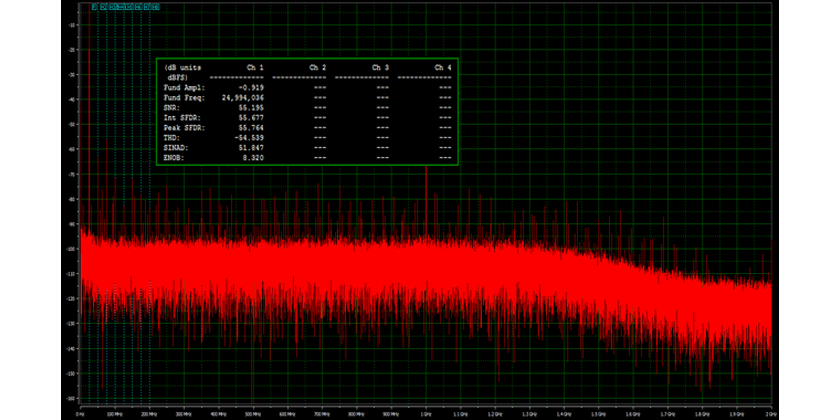

ENOB——真实有效的ADC位数

当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。

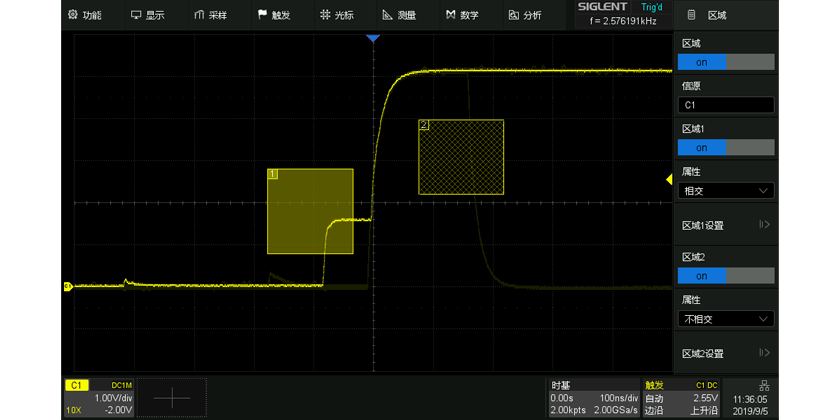

丰富的触发功能

SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。

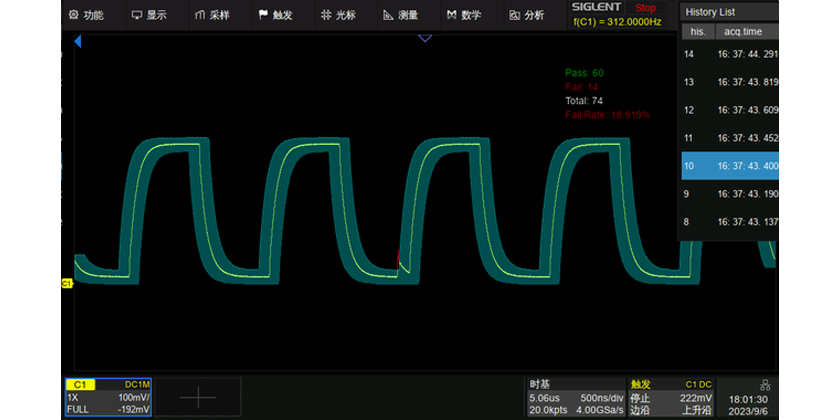

模板测试，高效评估信号质量

模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“完美波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。

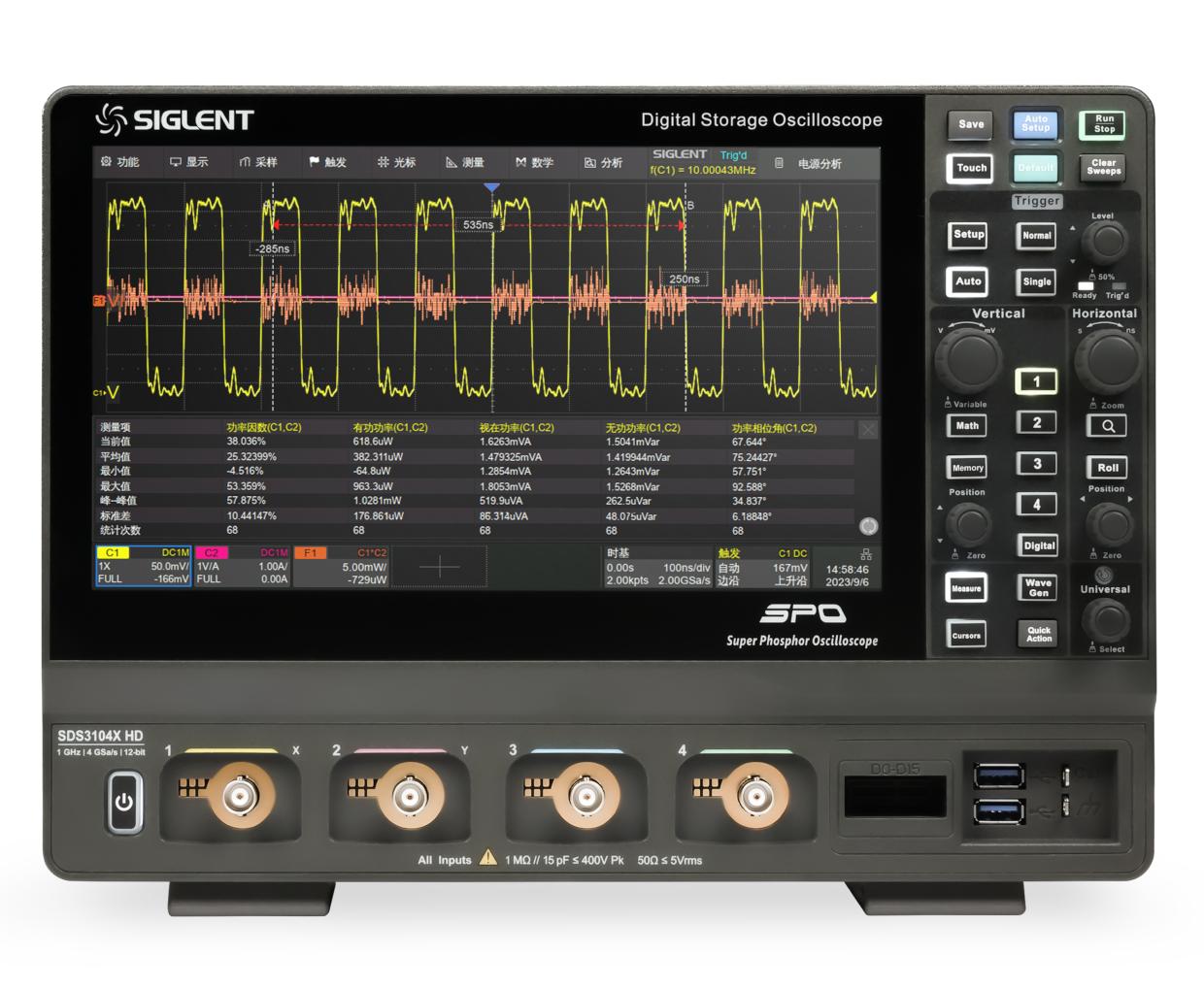

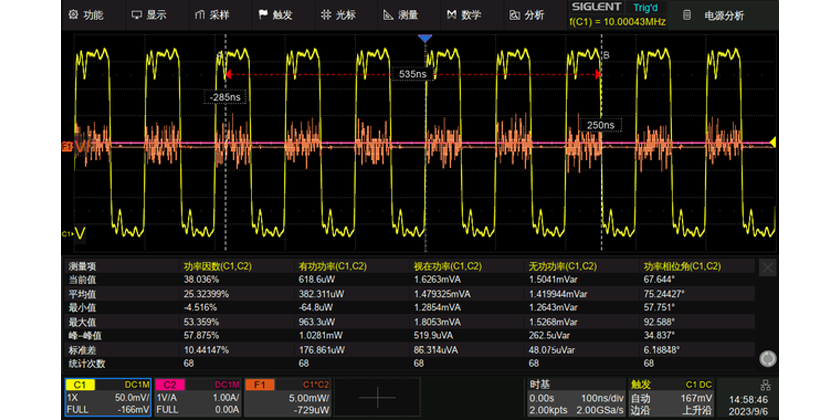

电源分析，快速得到电源参数

SDS3000X HD可选配电源分析功能，再搭配鼎阳的电压探头（如DPB5000系列）、电流探头（CP6000系列），可以快速、准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、MSO管安全作业区(SOA)等12项参数，如通过将开关损耗降至最低提高电源效率、通过统计功率器件在所有工况下瞬时参数超出安全工作区的概率评估器件工作稳定性、通过对输入电流进行谐波分析，观察是否存在异常谐波影响电能质量等等，可以提高电源开发人员的工作效率。

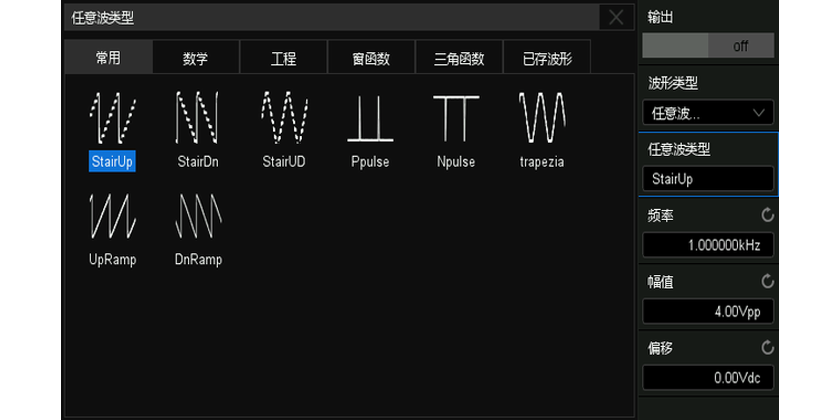

50MHz函数发生器

SDS3000X HD可直接通过USB接口与USB函数发生器SAG1021I相连，SAG1021I具备125MSa/s采样率和14-bit分辨率，提供了高达50MHz的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形。借助SAG1021I即插即用特性，用户能够轻松快捷地对测试进行设置，可广泛应用于各种科学实验和工业控制领域。

产品参数

查看所有参数

配置您的仪器

选配

标配

产品型号

加入对比	产品型号	模拟带宽	通道数	垂直分辨率	最高实时采样率	最大存储深度	最高波形捕获率	价格

资料下载

手册下载

软件、固件与其它

学习中心

应用文档

手册下载

软件、固件与其它

学习中心

应用文档

标配附件
选配附件
选件
相关下载

探头

产品

描述

SP3050A

无源探头，500 MHz带宽，10X衰减比，输入阻抗11pF || 10MΩ, 带自动识别功能

点击查看探头手册

其他

产品

描述

USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SDS3000X HD快速指南

标配一本快速指南

探头

产品

描述

SPL2016

16路逻辑探头(硬件)，采样率及存储深度由示波器决定，适用于鼎阳科技SDS7000A，SDS6000 Pro，SDS6000L，SDS5000X HD，SDS5000X，SDS3000X HD，SDS2000X HD，SDS2000X Plus机型

点击查看探头手册

SAP系列有源单端探头

SAP1000：1 GHz有源单端探头；
SAP2500：2.5 GHz有源单端探头

点击查看探头手册

HPB4010

高压探头，DC-40 MHz带宽，1000X衰减比，输入阻抗3pF || 100MΩ。

点击查看探头手册

高压差分探头

DPB5150 / DPB5150A / DPB5700 / DPB5700A / DPB1300 / DPB4080 带宽范围：50 MHz~100 MHz

更多探头资料，请点击查看《DPB4000~5000高压差分探头明书》、《DPB1300高压差分探头说明书》

CPL5100

电流探头，DC-600 kHz带宽，10X/100X衰减比，电流范围50mA ~ 100Apk，12V适配器供电。

点击查看探头手册

SAP2500D

有源差分探头，2.5 GHz带宽，10X衰减比，差分输入阻抗1pF || 200kΩ，偏置范围±8V，SAPBus接口

点击查看探头手册

电流探头

CP4020/CP4050/CP4070/CP4070A/CP6030/CP6030A/CP6150/CP6500

点击查看探头手册

SCP5000电流探头

电流探头

点击查看探头手册

SAP4000P

电源轨探头，DC-4 GHz带宽，1.1X衰减比，输入动态范围±600mV，偏置范围±24V，SAPBus接口

点击查看探头手册

ODP6000B

ODP6000B系列光隔离探头，带宽500 MHz、1 GHz，直流精度≤±1%，测量电压范围2.5V~2500V，隔离电压±60kV，光缆长度约2米，支持自动校准。

点击查看探头手册

DPB6150

DPB6150A带宽100 MHz，DPB6150D带宽400 MHz，直流精度±2%，低上升时间，高共模抑制比，BNC接口，适用于鼎阳SDS6000 Pro、SDS5000X HD、SDS3000X HD、SDS2000X HD、SDS1000X HD、SDS1000X EDU、SDS800X HD、SDS800X EDU等系列示波器。

点击查看探头手册

SDP6150

SDP6150A带宽100 MHz，SDP6150D带宽400 MHz，直流精度±2%，低上升时间，高共模抑制比，SAPBus接口，适用于鼎阳SDS6000 Pro、SDS5000X HD、SDS3000X HD等系列示波器。

点击查看探头手册

SAP1000H

高压差分探头，1 GHz带宽，5X/50X衰减比，输入动态范围±42V，垂直位移范围±42V ，SAPBus接口。
点击查看探头手册

其他

产品

描述

USB 任意波形发生器SAG1021I（隔离）

USB任意波形发生器模块（隔离），集成正弦波，方波，三角波，脉冲波，噪声，直流以及45种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形

STB-3演示板

可输出信号包括有方波、正弦波、AM 信号、快沿、脉冲、PWM、BURST、 I2C、CAN、LIN 等。

DF2001A

相位校准板，配套电源分析软件使用，用于校准电压和电流探头在传输过程中产生的相位差

点击查看产品手册

SDS2000HD-RMK

机架，适用于SDS1000X HD、SDS2000X HD、SDS3000X HD

便携软包BAG-S2

便携软包BAG-S2，适用于SSA3000X Plus， SSA3000X， SVA1000X，SSA1000X，SDS5000X，SDS3000X HD，SDS3000X，SDS2000X，SDS2000X Plus系列

触发/解码选件

产品

描述

SDS3000HD-1553B

MIL-STD-1553B触发/解码选件(软件)

SDS3000HD-ARINC

ARINC429 解码选件(软件)

SDS3000HD-CANFD

CAN FD 触发/解码选件(软件)

SDS3000HD-FlexRay

FlexRay 触发/解码选件(软件)

SDS3000HD-I2S

I2S 触发/解码选件(软件)

SDS3000HD-MANCH

Manchester 解码选件(软件)

分析选件

产品

描述

SDS3000HD-PA

电源分析选件(软件)

带宽/通道升级选件

产品

描述

SDS3000HD-BW3T5

350 MHz到 500 MHz带宽升级选件(软件 )

SDS3000HD-BW3TA

350 MHz到 1 GHz带宽升级选件 (软件)

SDS3000HD-BW5TA

500 MHz到 1 GHz带宽升级选件 (软件)
