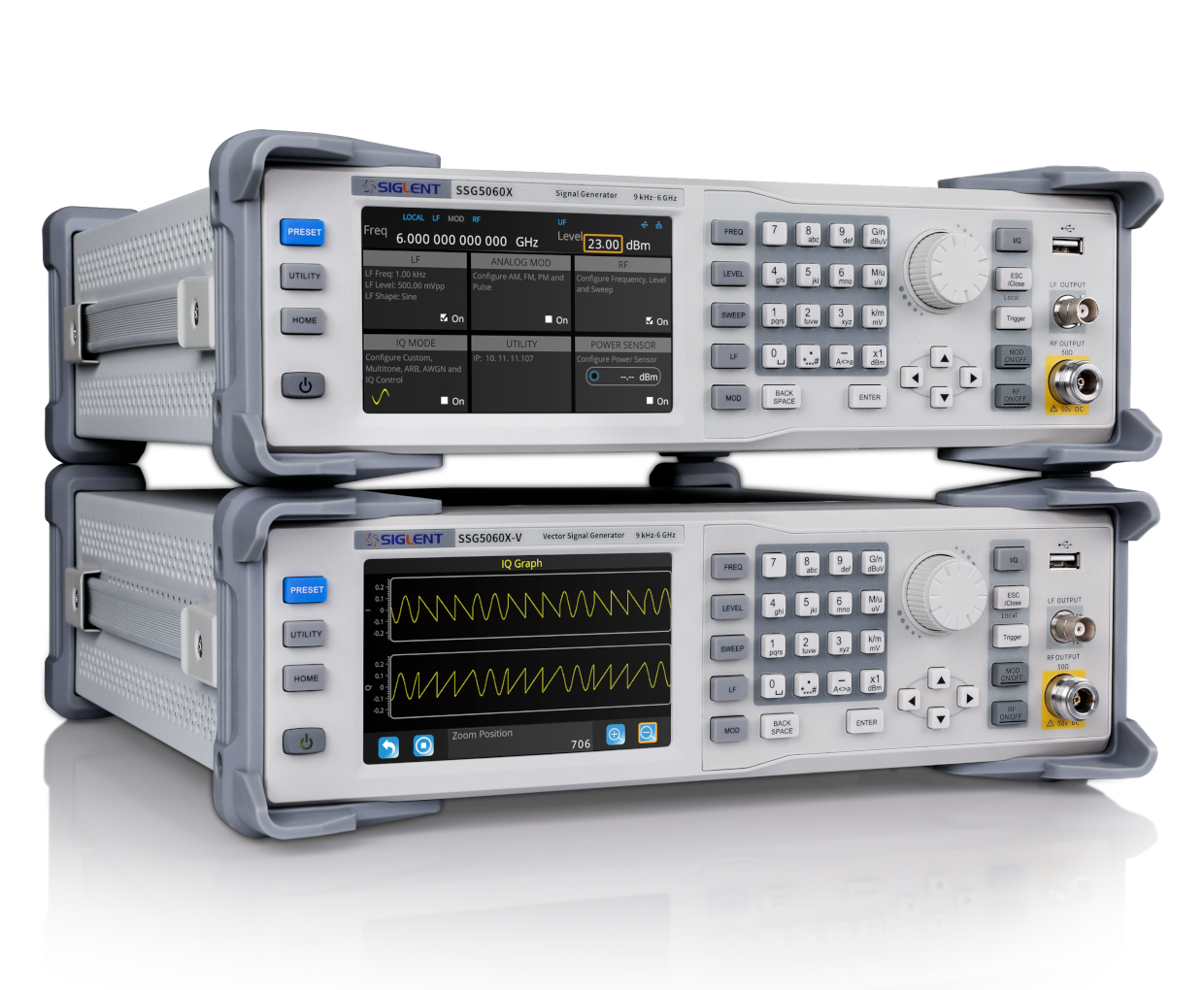

SSG5000X系列射频模拟/矢量信号发生器
- 输出频率范围 9 kHz ~ 4 GHz/6 GHz
- 指标电平范围 -130 dBm ~ +20 dBm
- 相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）
- 内部基带源带宽150 MHz
- 支持AM/FM/PM模拟调制及IQ调制
×

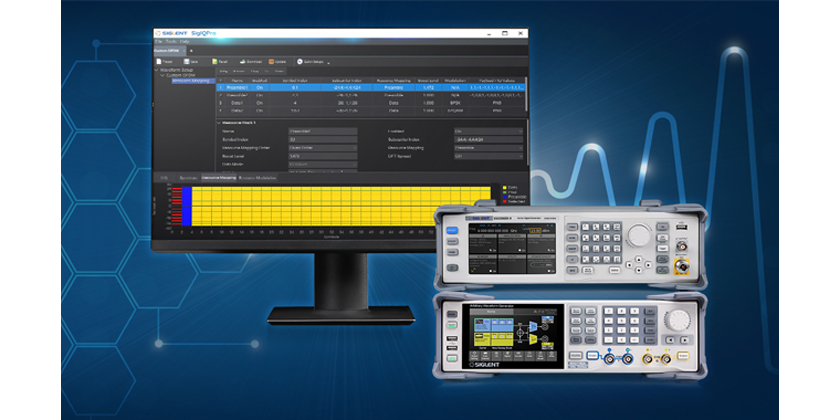

简化信号仿真-加速测试
· SSG5000X-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便的在设计、研发、生产、测试各个阶段满足客户的不同需求
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
· SigIQPro_Usermanual
· SigIQPro_Flyer
• 点击了解 SigIQPro信号生成软件
· 点击下载 SigIQPro信号生成软件
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
· SigIQPro_Usermanual
· SigIQPro_Flyer
• 点击了解 SigIQPro信号生成软件
· 点击下载 SigIQPro信号生成软件
简化信号仿真-加速测试
· SSG5000X-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便的在设计、研发、生产、测试各个阶段满足客户的不同需求
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
· SigIQPro_Usermanual
· SigIQPro_Flyer
• 点击了解 SigIQPro信号生成软件
· 点击下载 SigIQPro信号生成软件
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
· SigIQPro_Usermanual
· SigIQPro_Flyer
• 点击了解 SigIQPro信号生成软件
· 点击下载 SigIQPro信号生成软件

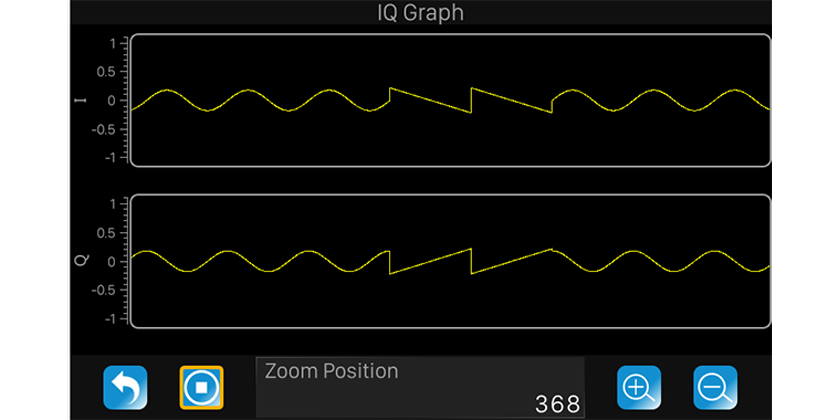

强大的ARB模式
消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。
强大的ARB模式
消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

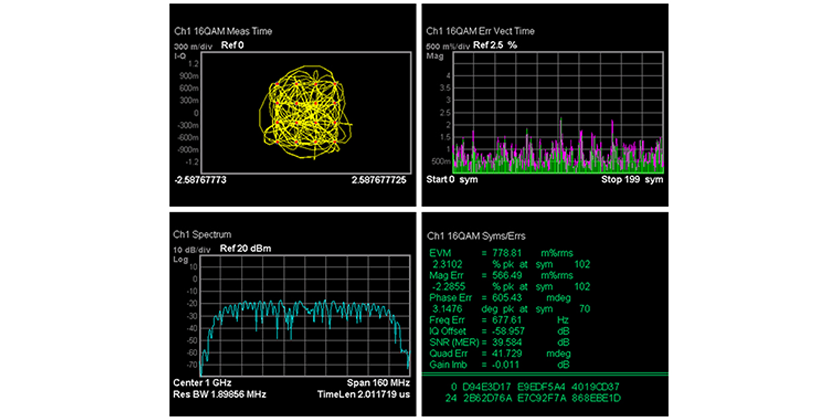

CUSTOM模式-快速创建满足测试标准的波形
IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。
CUSTOM模式-快速创建满足测试标准的波形
IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。

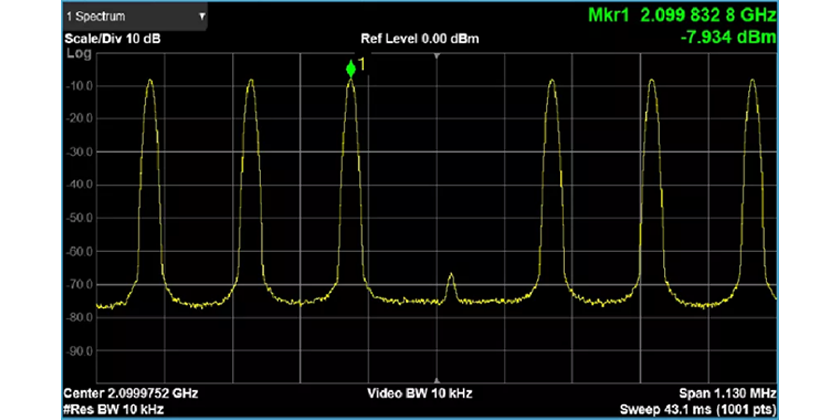

多音模式-输出多音信号
多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。
多音模式-输出多音信号
多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

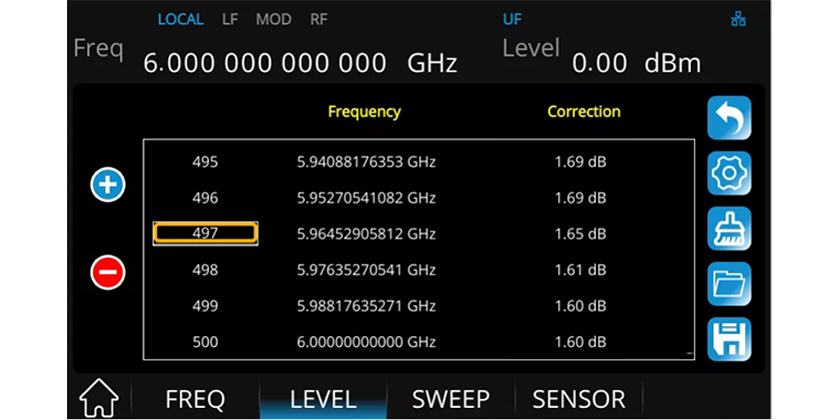

功率计控制套件-修正线损
传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。
功率计控制套件-修正线损
传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。
规格参数
| 最高频率 | 4 GHz/6 GHz |
| 频率分辨率 | 0.001 Hz |
| 指标电平范围 | -130 dBm ~ +20 dBm |
| 相位噪声 | -120 dBc/Hz@1 GHz，偏移 20kHz（典型值） |
| 幅度精度 | 0.7 dB（典型值） |
| 调制模式 | 支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制 |
| 显示 | 5英寸电容触摸屏，方便用户操作 |

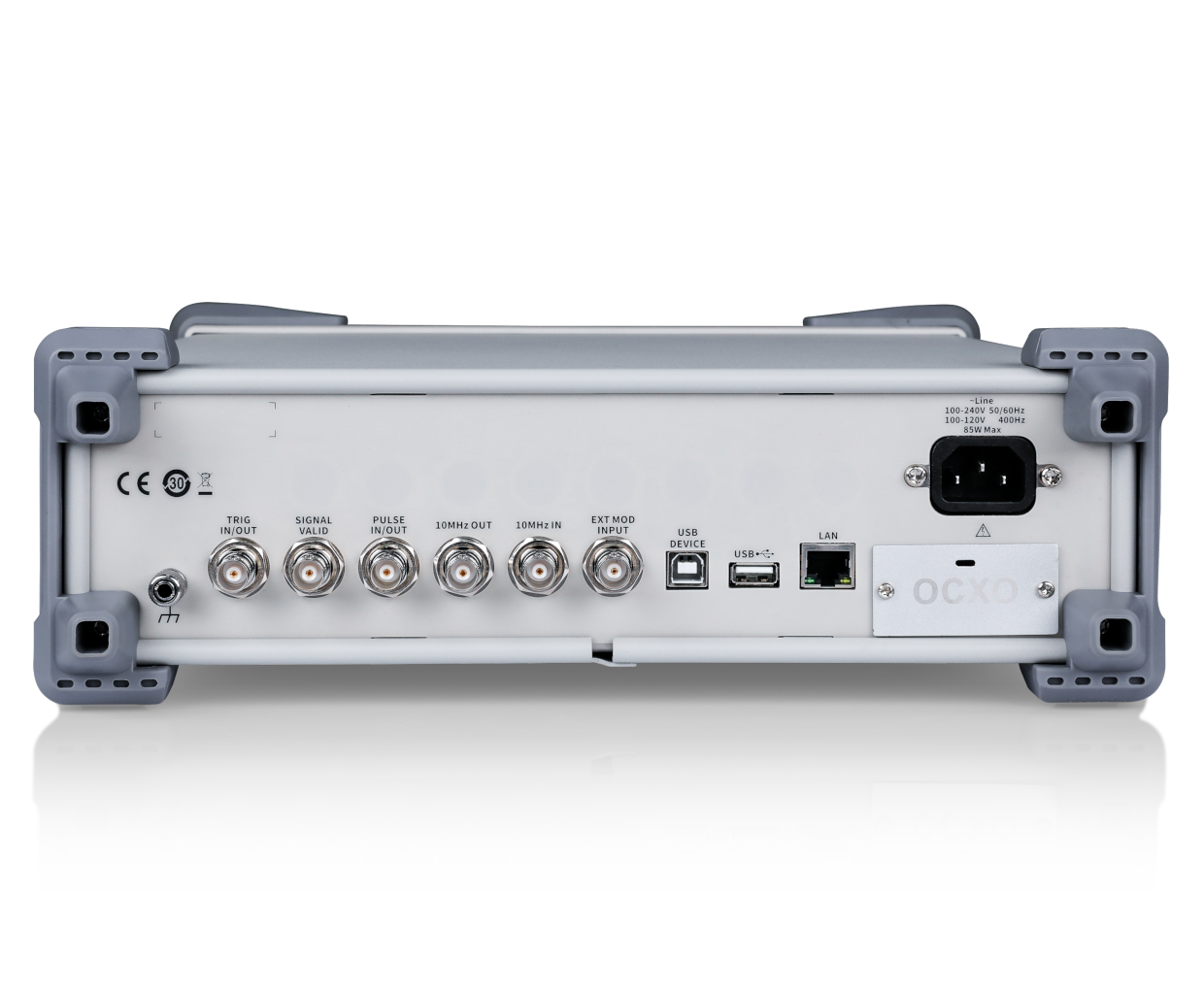

| 接口 | 标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)； 选配：GPIB |
| 尺寸 | W×H×D=338×113×369 mm |
| 净重 | 5.3 kg |
型号
频率范围
频率分辨率
IQ调制
最大输出功率
相位噪声
显示
通信接口
参考价（含税）
SSG5040X
CW MODE: 9 kHz ~ 4 GHz
0.001 Hz
不支持
26 dBm
<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
5英寸电容触摸屏，800（RGB）*480
USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB
￥65,188
SSG5060X
CW MODE: 9 kHz ~ 6 GHz
0.001 Hz
不支持
26 dBm
<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
5英寸电容触摸屏，800（RGB）*480
USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB
￥81,588
SSG5040X-V
CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz
0.001 Hz
支持
26 dBm
<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
5英寸电容触摸屏，800（RGB）*480
USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB
￥97,988
SSG5060X-V
CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz
0.001 Hz
支持
26 dBm
<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
5英寸电容触摸屏，800（RGB）*480
USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB
￥115,188
