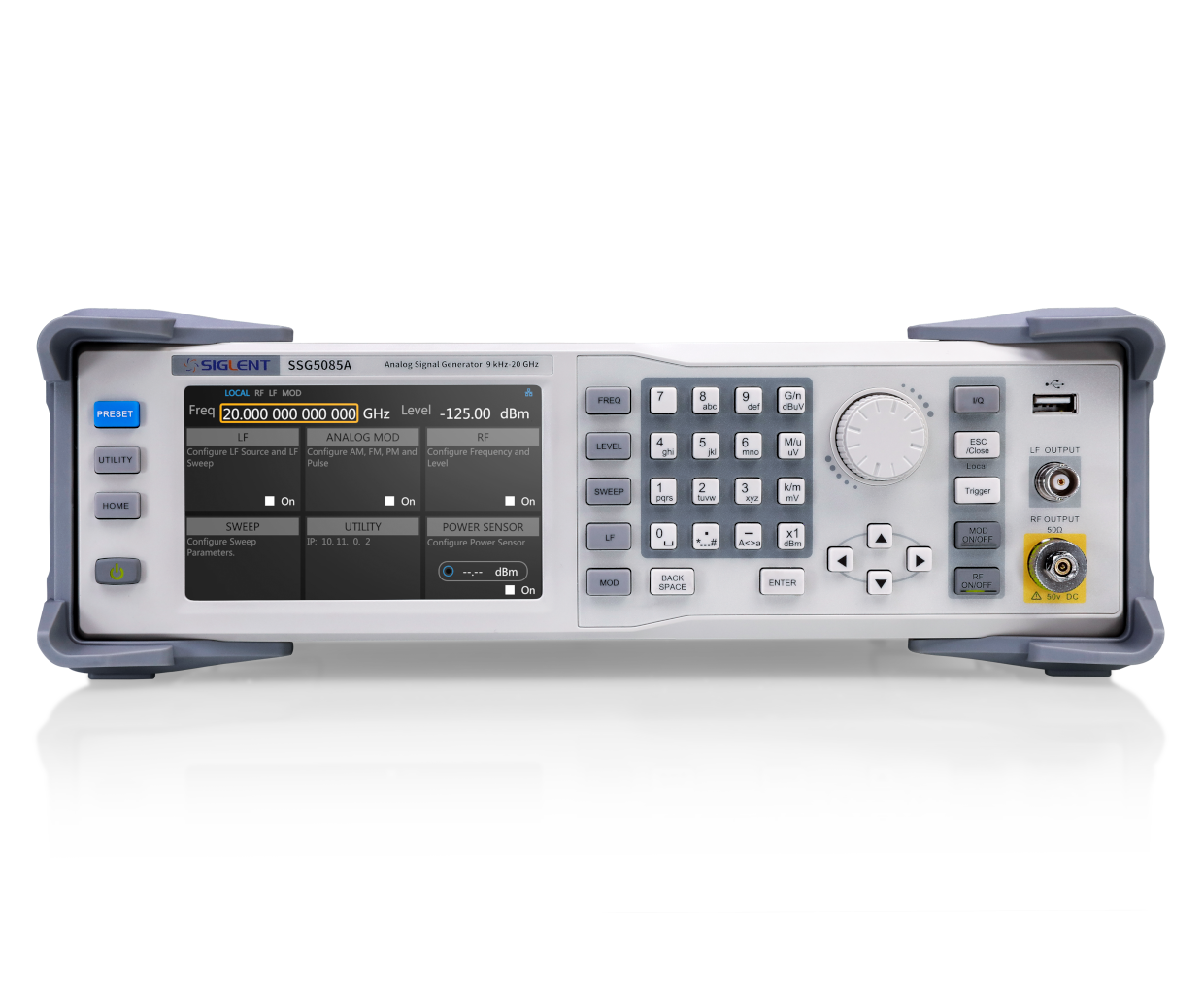

微波信号发生器

SSG5000A系列

SSG5000A

频率范围

9 kHz~20 GHz

频率分辨率

0.001 Hz

最大输出功率

+23 dBm

SSG5000A

产品简介

SSG5000A系列专注于连续波（CW）模式，频率范围从9 kHz扩展至20 GHz，适合多种精密测试场景。其频率分辨率高达0.001 Hz，相位噪声表现优异，最大输出功率可达+23 dBm。凭借其高精度和稳定的性能，成为科研、教育及工业领域的可靠伙伴。

主要特性

最高输出频率 13.6 GHz/20 GHz
电平设置范围 -130 dBm ~ 20 dBm
幅度精度≤0.7 dB（典型值）
相位噪声＜-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
支持脉冲调制功能（选件），脉冲串发生器，用户可自定义脉冲序列（选件）
5 英寸电容触摸屏，方便用户操作

产品优势

产品参数

频率范围

9 kHz~13.6 GHz, 9 kHz~20 GHz

频率分辨率

0.001 Hz

IQ调制

不支持

最大输出功率

+23 dBm

相位噪声

<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

显示

5英寸电容触摸屏，800（RGB）*480

通信接口

标配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB

幅度分辨率

0.01 dB

幅度精度

≤0.7 dB（典型值）

调制模式

支持AM/FM/PM模拟调制，脉冲调制

查看所有参数

配置您的仪器

选配

通用

产品

描述

USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG5000A快速指南

SSG5000A系列快速操作指南。更多详细操作教程，请参考用户手册。

通用

产品

描述

2.92F-2.92F-40A

2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

点击下载手册

N-N-18L

N-N线缆，18 GHz带宽，1000 mm

点击下载手册

N-SMA-18L

N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

点击下载手册

SMA-SMA-18L

SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

点击下载手册

SMA-SMA-26L

SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

SMAF-SMA-26L

SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

N-BNC-2L

N-BNC线缆， 2 GHz带宽

点击下载手册

N-N-6L

N-N线缆，6 GHz带宽，700 mm

点击下载手册

N-SMA-6L

N-SMA线缆，6 GHz带宽，700mm

点击下载手册

USB-GPIB适配器

把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

带宽/通道升级选件

产品

描述

SSG5080A_F85

射频带宽升级至20 GHz

其他

通用

产品

描述

USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG5000A快速指南

SSG5000A系列快速操作指南。更多详细操作教程，请参考用户手册。

通用

产品

描述

2.92F-2.92F-40A

2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

点击下载手册

N-N-18L

N-N线缆，18 GHz带宽，1000 mm

点击下载手册

N-SMA-18L

N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

点击下载手册

SMA-SMA-18L

SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

点击下载手册

SMA-SMA-26L

SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

SMAF-SMA-26L

SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

N-BNC-2L

N-BNC线缆， 2 GHz带宽

点击下载手册

N-N-6L

N-N线缆，6 GHz带宽，700 mm

点击下载手册

N-SMA-6L

N-SMA线缆，6 GHz带宽，700mm

点击下载手册

USB-GPIB适配器

把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

带宽/通道升级选件

产品

描述

SSG5080A_F85

射频带宽升级至20 GHz

其他

通用

产品

描述

USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG5000A快速指南

SSG5000A系列快速操作指南。更多详细操作教程，请参考用户手册。

通用

产品

描述

2.92F-2.92F-40A

2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

点击下载手册

N-N-18L

N-N线缆，18 GHz带宽，1000 mm

点击下载手册

N-SMA-18L

N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

点击下载手册

SMA-SMA-18L

SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

点击下载手册

SMA-SMA-26L

SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

SMAF-SMA-26L

SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

点击下载手册

N-BNC-2L

N-BNC线缆， 2 GHz带宽

点击下载手册

N-N-6L

N-N线缆，6 GHz带宽，700 mm

点击下载手册

N-SMA-6L

N-SMA线缆，6 GHz带宽，700mm

点击下载手册

USB-GPIB适配器

把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

带宽/通道升级选件

产品

描述

SSG5080A_F85

射频带宽升级至20 GHz

其他

产品型号

加入对比	产品型号	频率范围	频率分辨率	IQ调制	最大输出功率	相位噪声	显示	通信接口	价格
	SSG5083A	9 kHz~13.6 GHz	0.001 Hz	不支持	+23 dBm	<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	标配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB	-	询价
	SSG5085A	9 kHz~20 GHz	0.001 Hz	不支持	+23 dBm	<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	标配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB	-	询价

资料下载

手册下载

软件、固件与其它

学习中心

应用文档

手册下载

全系列产品选型指南

版本：202502 2025-02-19

频域全系列产品手册

版本：202502 2025-02-19

SSG5000A系列快速指南

版本：CN01C 2024-09-02

SSG5000A 编程手册

版本：E01A 2024-09-02

SSG5000A系列服务手册

版本：E01A 2024-09-02

SSG5000A系列用户手册

版本：CN_01A 2024-09-02

SSG5000A系列数据手册

版本：C02B 2024-09-02

SSG3000X&SSG5000X&5000X-V&SSG5000A&SSG6000AOpen Source Acknowledgment

版本：EN01A 2024-09-02
