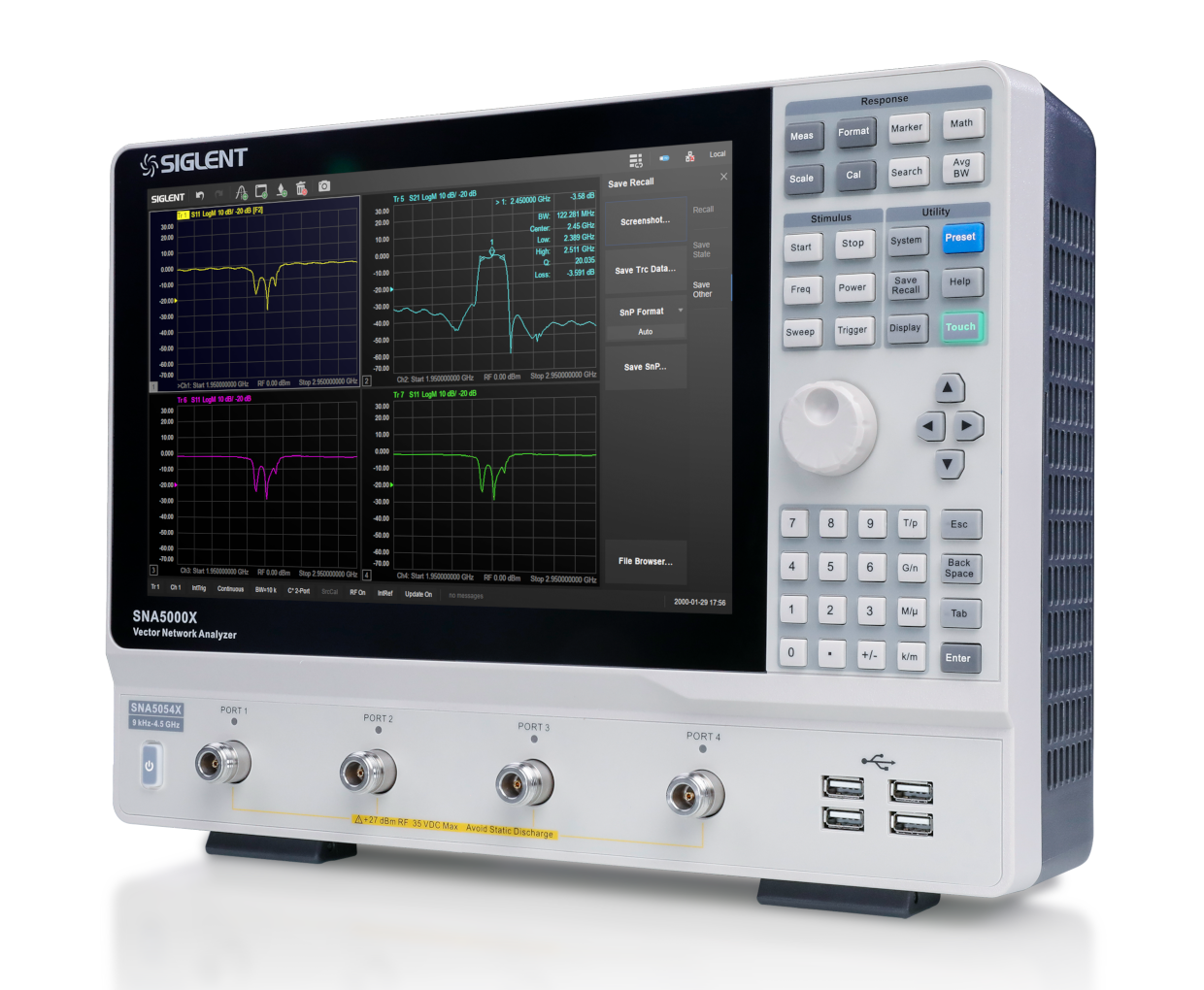

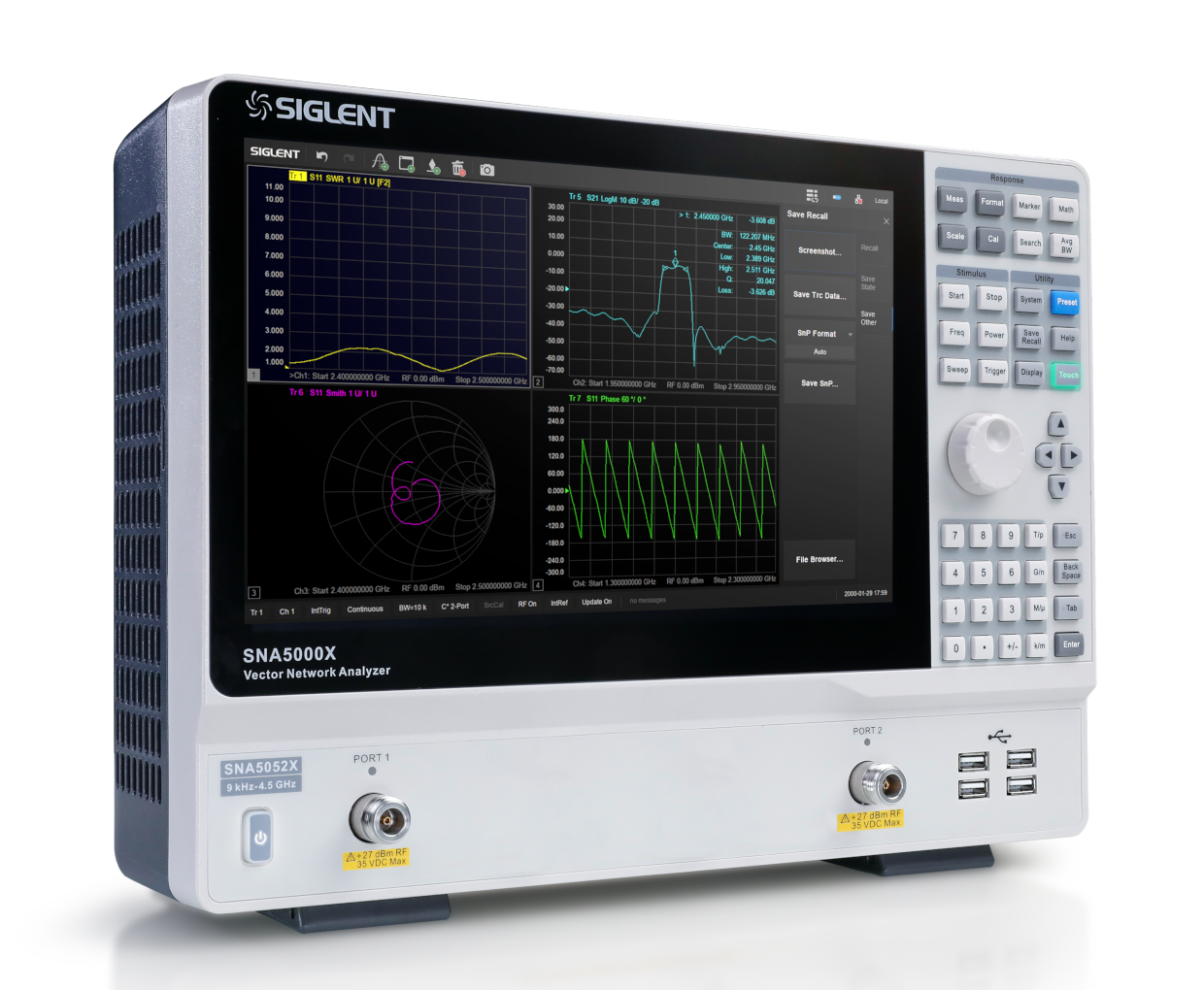

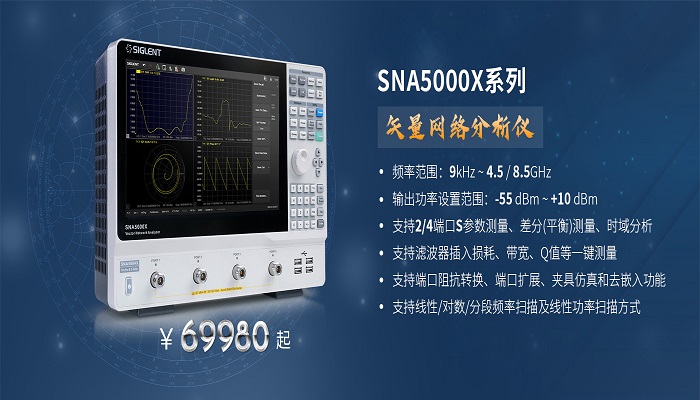

SNA5000X系列矢量网络分析仪
主要特性
- 频率范围：9 kHz ~ 4.5/8.5 GHz
- 输出功率设置范围： -55 dBm ~ +10 dBm
- 动态范围：125dB
- 支持2/4端口S参数测量、差分（平衡）测量、时域分析
- 支持滤波器插入损耗、带宽、Q值等一键测量
- 支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能
×

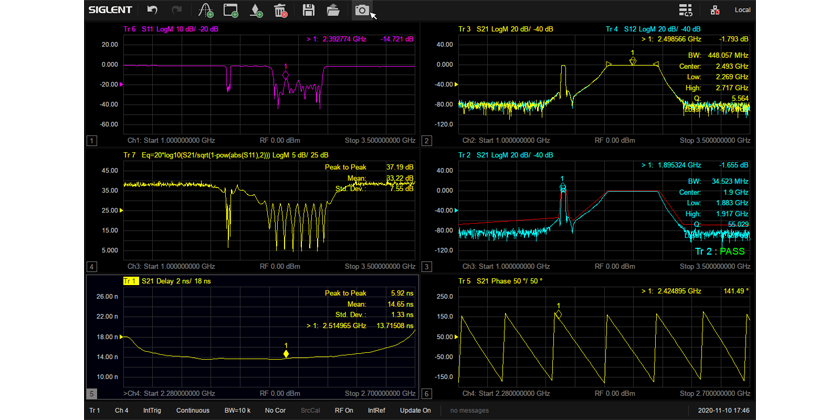

从S参数测试到平衡-不平衡测试
SNA5000X系列支持在多个窗口添加多条迹线进行全4端口S参数测试，并且具备多种显示格式，比如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。在生产线验证天线，滤波器等的特性时，还可以保存参考迹线或者添加Limit模板进行通过失败测试，有利于提高生产效率。
SNA5000X系列还支持端口阻抗变换功能，比如在测试有源差分放大器时，可将输入输出端口进行阻抗变换，从而进行差分（平衡）测量（比如Scc，Sdd，Scd，Sdc等参数）。 此功能还可应用于差分线缆等其他差分类测试。
SNA5000X系列还支持端口阻抗变换功能，比如在测试有源差分放大器时，可将输入输出端口进行阻抗变换，从而进行差分（平衡）测量（比如Scc，Sdd，Scd，Sdc等参数）。 此功能还可应用于差分线缆等其他差分类测试。
从S参数测试到平衡-不平衡测试
SNA5000X系列支持在多个窗口添加多条迹线进行全4端口S参数测试，并且具备多种显示格式，比如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。在生产线验证天线，滤波器等的特性时，还可以保存参考迹线或者添加Limit模板进行通过失败测试，有利于提高生产效率。
SNA5000X系列还支持端口阻抗变换功能，比如在测试有源差分放大器时，可将输入输出端口进行阻抗变换，从而进行差分（平衡）测量（比如Scc，Sdd，Scd，Sdc等参数）。 此功能还可应用于差分线缆等其他差分类测试。
SNA5000X系列还支持端口阻抗变换功能，比如在测试有源差分放大器时，可将输入输出端口进行阻抗变换，从而进行差分（平衡）测量（比如Scc，Sdd，Scd，Sdc等参数）。 此功能还可应用于差分线缆等其他差分类测试。

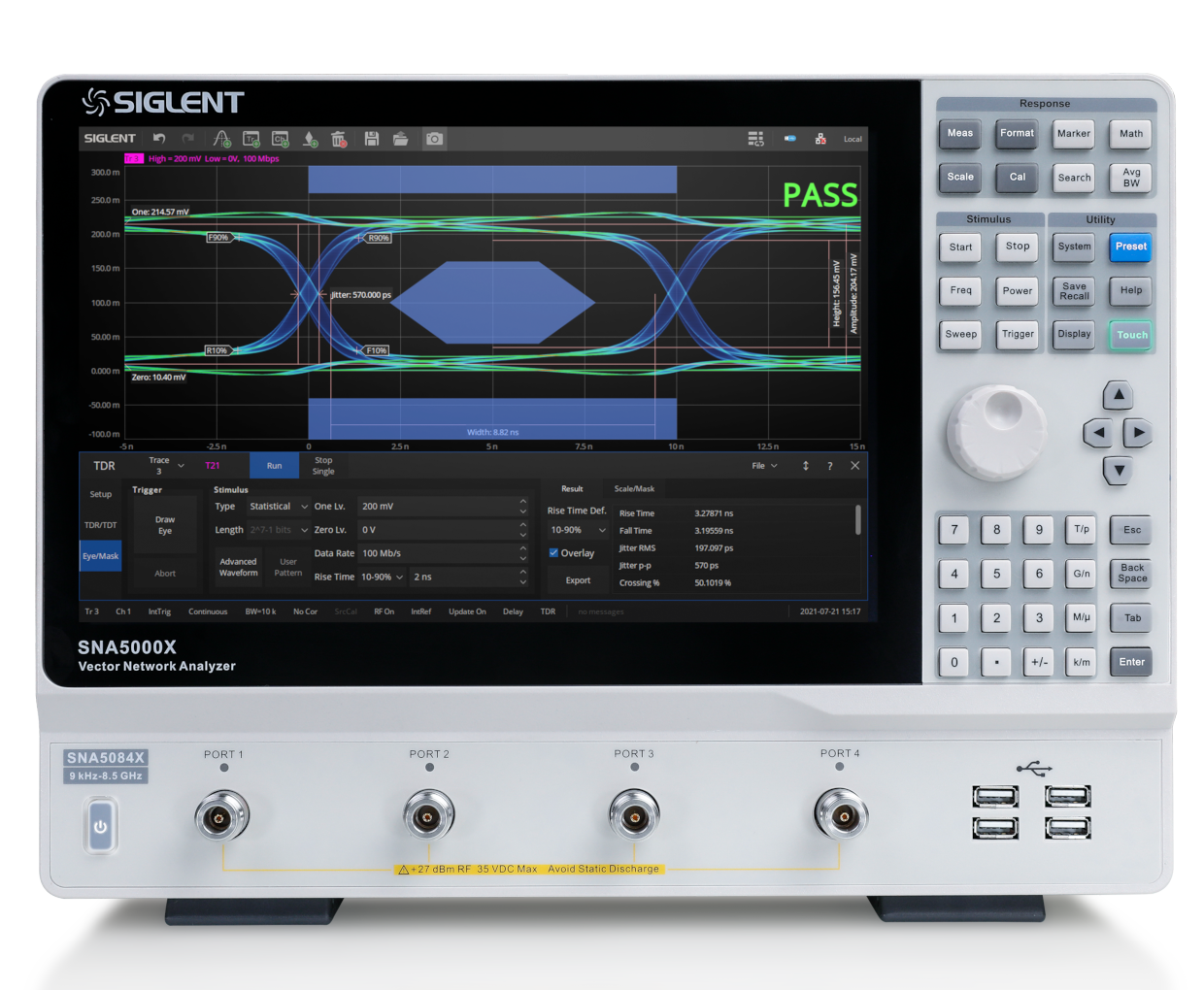

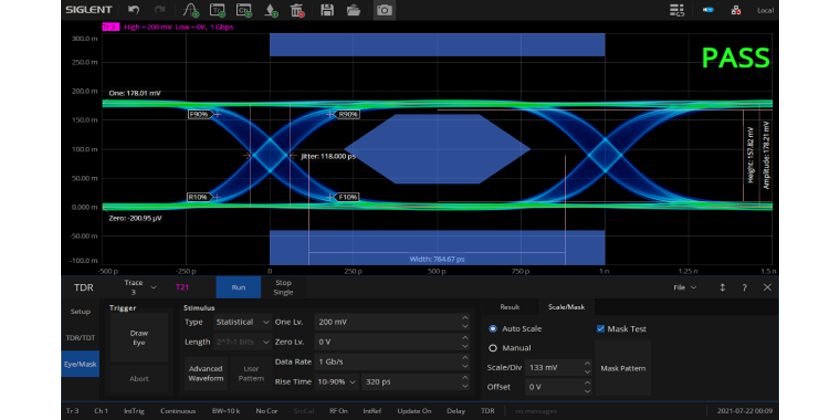

眼图分析
SNA5000X搭载了眼图功能，眼图可以反映信号链路上传输的数字信号的整体特征，从中观察出码间串扰和噪声的影响，进而估计系统的优劣程度。眼图分析是高速系统信号完整性分析的核心，为需要对高速信号进行时域分析的客户节省了大量成本和时间。
眼图分析
SNA5000X搭载了眼图功能，眼图可以反映信号链路上传输的数字信号的整体特征，从中观察出码间串扰和噪声的影响，进而估计系统的优劣程度。眼图分析是高速系统信号完整性分析的核心，为需要对高速信号进行时域分析的客户节省了大量成本和时间。

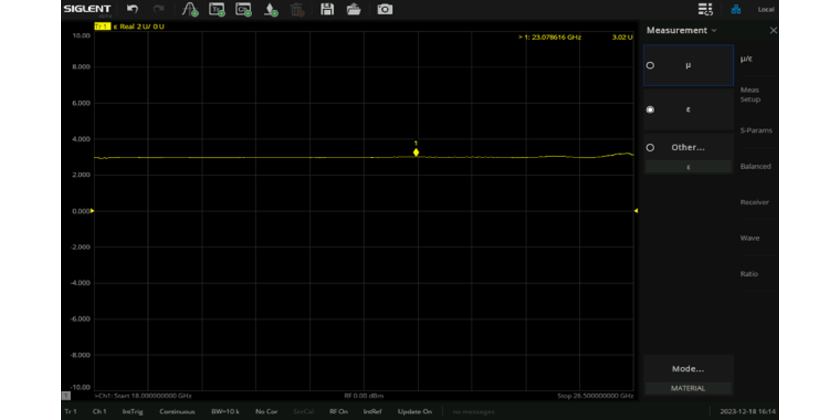

材料介电特性的精确表征和测量
鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。
.png)
材料介电特性的精确表征和测量
鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。

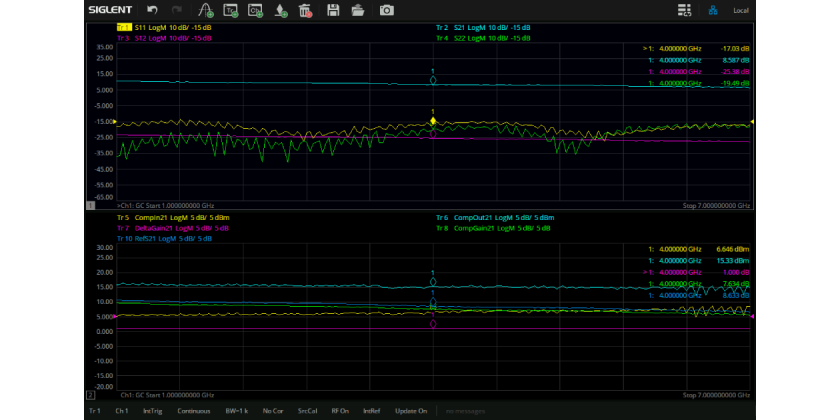

增益压缩测量
通过一次连接、一次校准完成有源器件在工作频带内的线性增益、压缩点增益、压缩点输入/输出功率等压缩参数和线性参数测量。通过功率校准和校准向导确保测量精度，支持多种扫描方法，包括智能扫描、每个频率点的功率扫描和每个功率点的频率扫描以适应不同的测试场景、同时提供线性压缩、最大增益压缩、回退压缩、X/Y压缩、饱和态压缩等多种压缩方法，灵活应对复杂的测试需求，确保全面、准确地表征器件的非线性行为
增益压缩测量
通过一次连接、一次校准完成有源器件在工作频带内的线性增益、压缩点增益、压缩点输入/输出功率等压缩参数和线性参数测量。通过功率校准和校准向导确保测量精度，支持多种扫描方法，包括智能扫描、每个频率点的功率扫描和每个功率点的频率扫描以适应不同的测试场景、同时提供线性压缩、最大增益压缩、回退压缩、X/Y压缩、饱和态压缩等多种压缩方法，灵活应对复杂的测试需求，确保全面、准确地表征器件的非线性行为

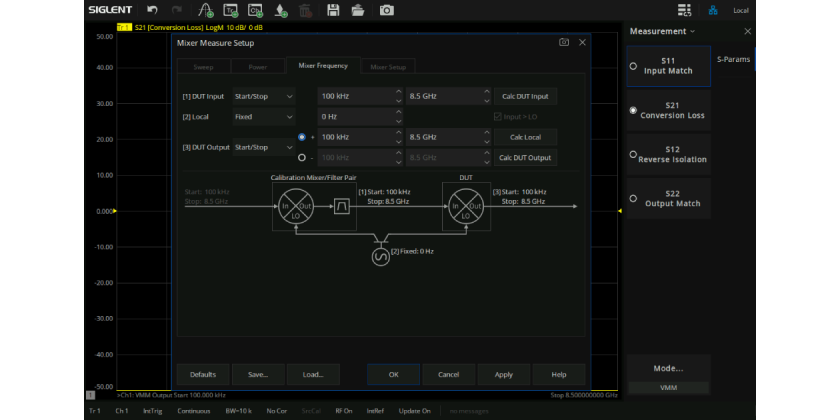

标量/矢量混频器测量
支持线性扫描、功率扫描、段扫描等多种扫描方式，且允许灵活设置源端口功率、本振端口功率及衰减等参数。四端口型号内置双信号源，可将第二信号源用作本振或通过控制外部信号发生器提供本振信号。直观的用户界面可轻松完成测量配置，通过校准向导引导用户完成校准过程，提供全面、精准的混频器特性测量
标量/矢量混频器测量
支持线性扫描、功率扫描、段扫描等多种扫描方式，且允许灵活设置源端口功率、本振端口功率及衰减等参数。四端口型号内置双信号源，可将第二信号源用作本振或通过控制外部信号发生器提供本振信号。直观的用户界面可轻松完成测量配置，通过校准向导引导用户完成校准过程，提供全面、精准的混频器特性测量

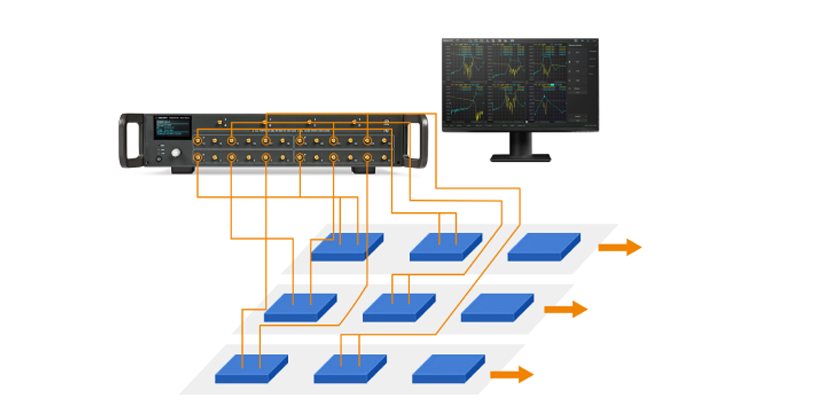

轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
规格参数
| 最高频率 | 4.5 GHz/8.5 GHz |
| 频率分辨率 | 1 Hz |
| 幅度分辨率 | 0.05 dB |
| 中频带宽范围 | 1 Hz~10 MHz |
| 输出功率设置范围 | -55 dBm ~ +10 dBm |
| 动态范围 | 125dB |
| 校准类型 | 响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准 |
| 支持直流偏置功能 | 是 |

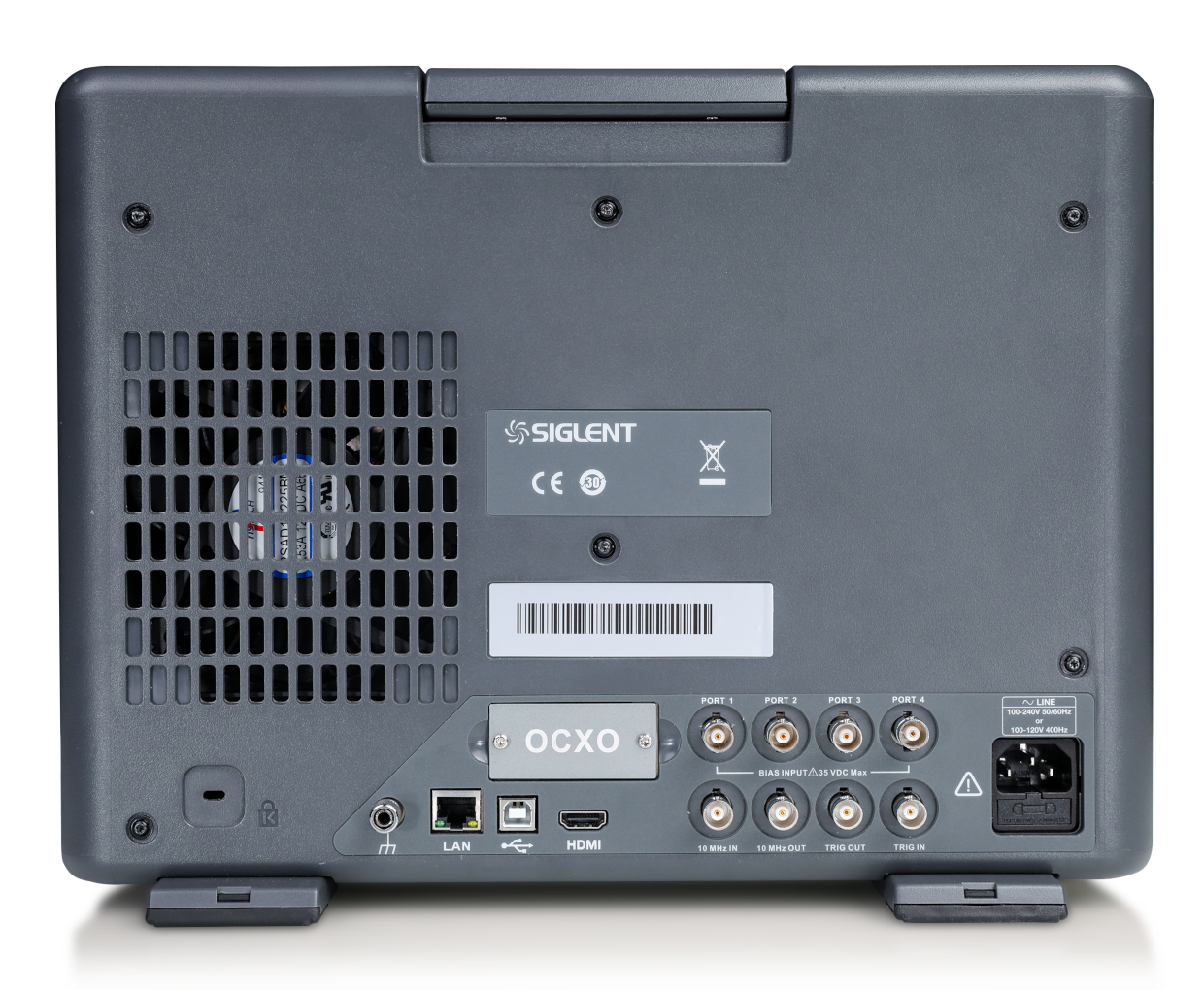

| 通信接口 | LAN，USB Device，USB Host(USB-GPIB) |
| 远程控制 | SCPI / Labview / IVI based on USB-TMC / VXI-11/ Socket / Telnet / Webserver |
| 触摸控制 | Multi Touch，Mouse，Keyboard |
| 屏幕尺寸 | 12.1 英寸 |
| 视频输出 | HDMI |
| 测量分析类型 | S参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌入功能等 |
型号
频率范围
端口数
频率分辨率
幅度分辨率
中频带宽范围
输出功率设置范围
动态范围
SNA5052X
9 kHz~4.5 GHz
2
1 Hz
0.05 dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
SNA5082X
9 kHz~8.5 GHz
2
1 Hz
0.05 dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
SNA5054X
9 kHz~4.5 GHz
4
1 Hz
0.05 dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
SNA5084X
9 kHz~8.5 GHz
4
1 Hz
0.05 dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
