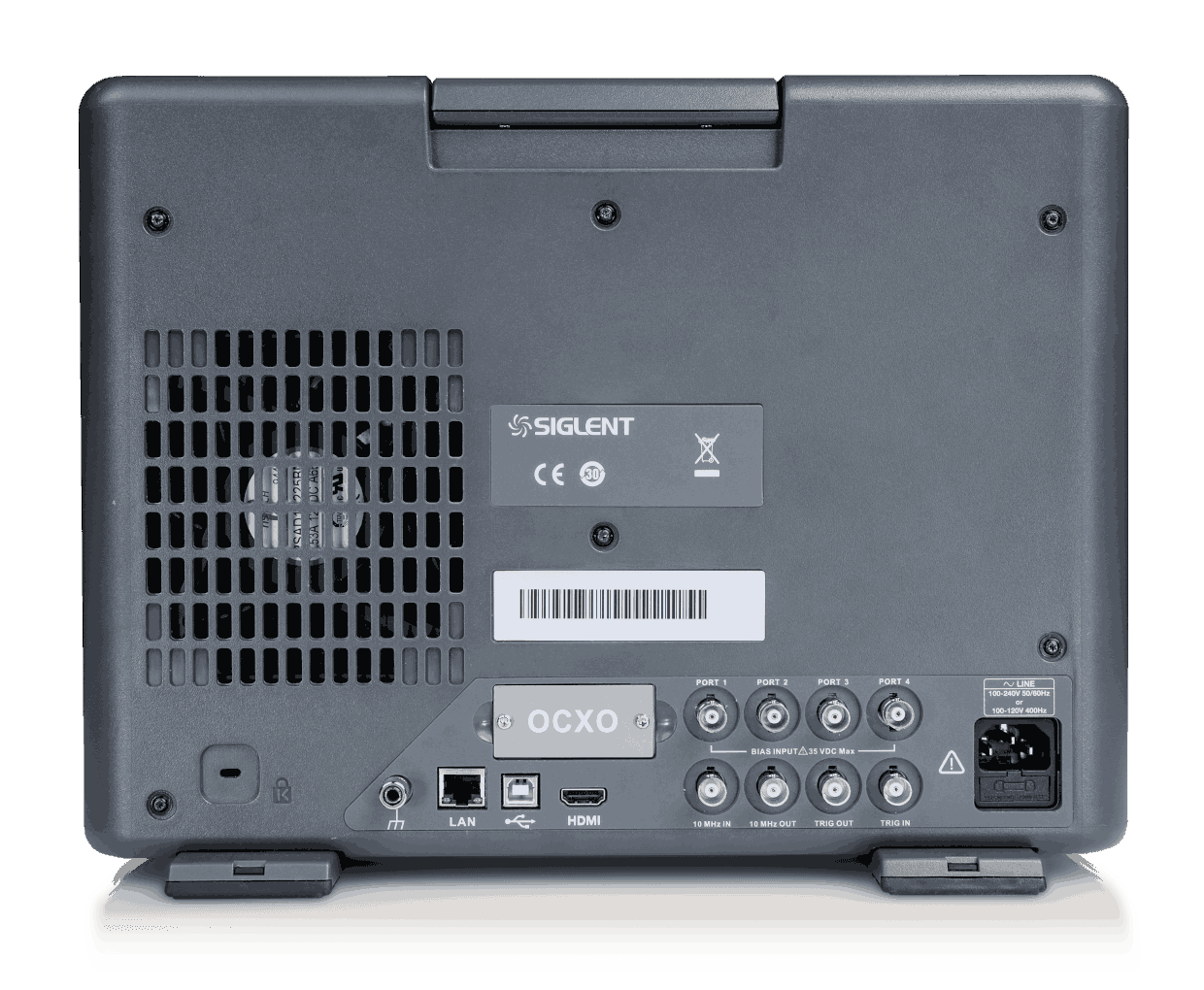

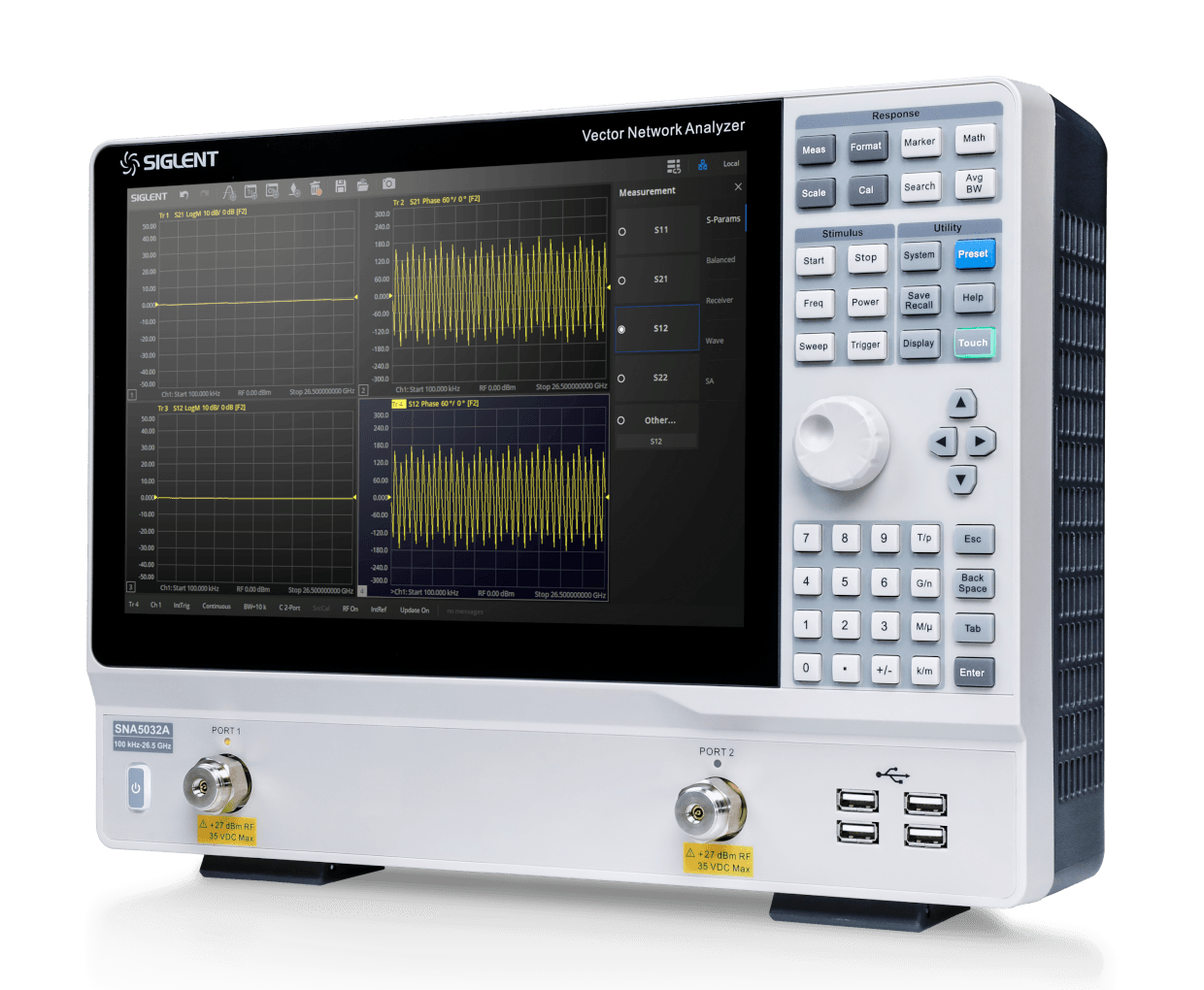

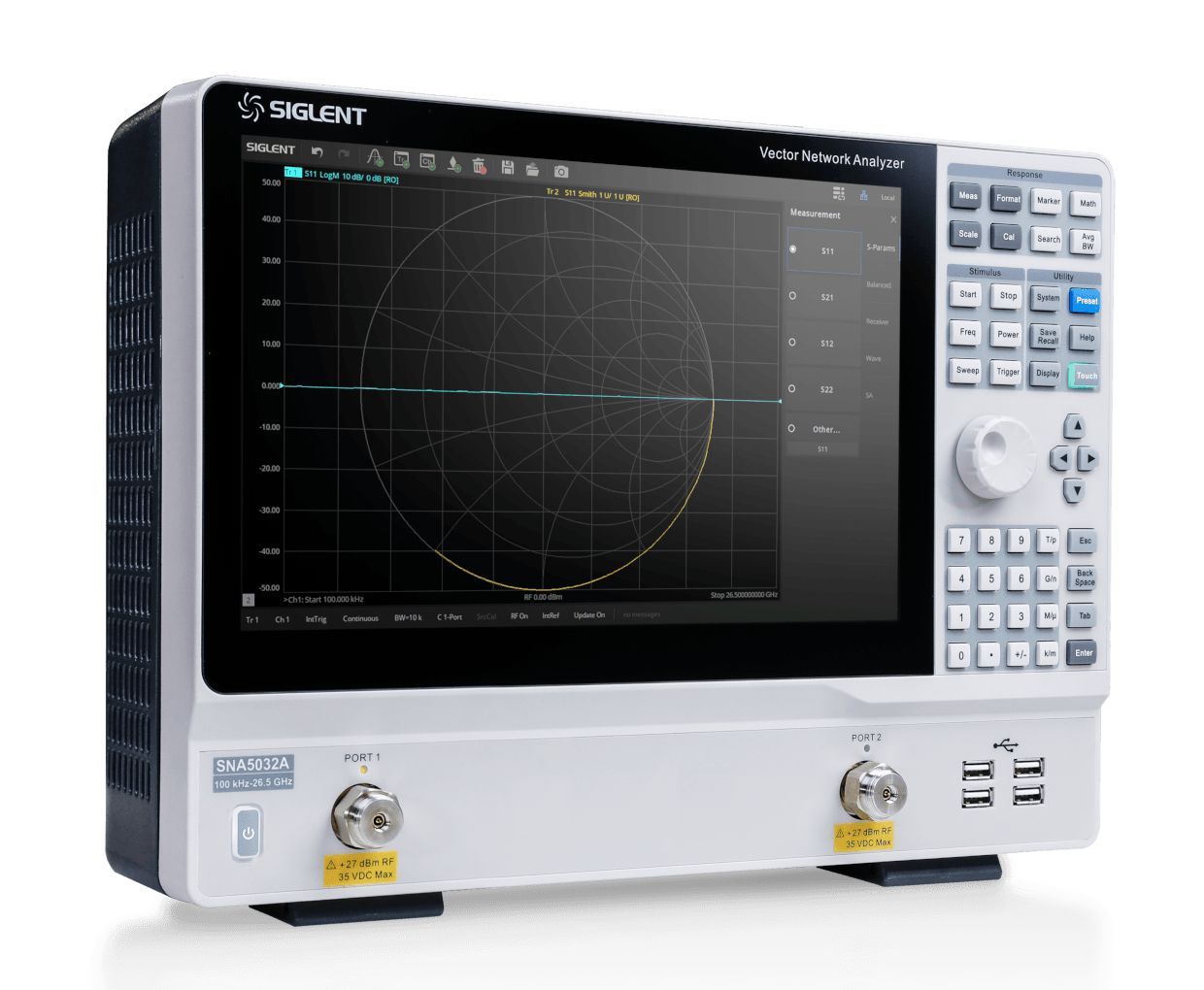

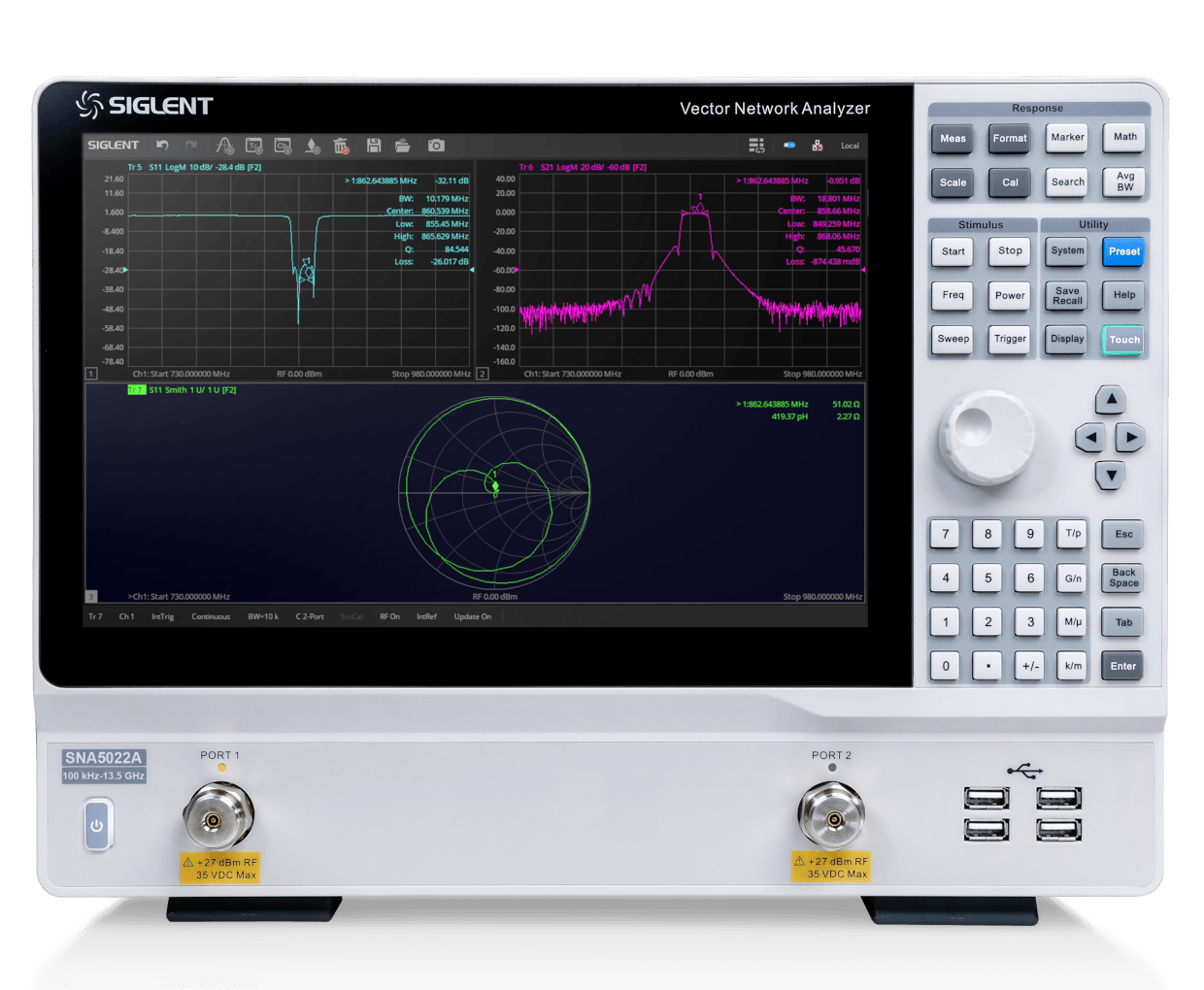

SNA5000A 系列矢量网络分析仪
主要特性
- 频率范围：100 kHz- 26.5 GHz
- 中频带宽范围：1 Hz~10 MHz
- 输出功率设置范围：-55 dBm ~ +10 dBm
- 可选配时域分析选件以及频谱分析仪选件
- 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL 校准
- 测量分析类型：S 参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等
×

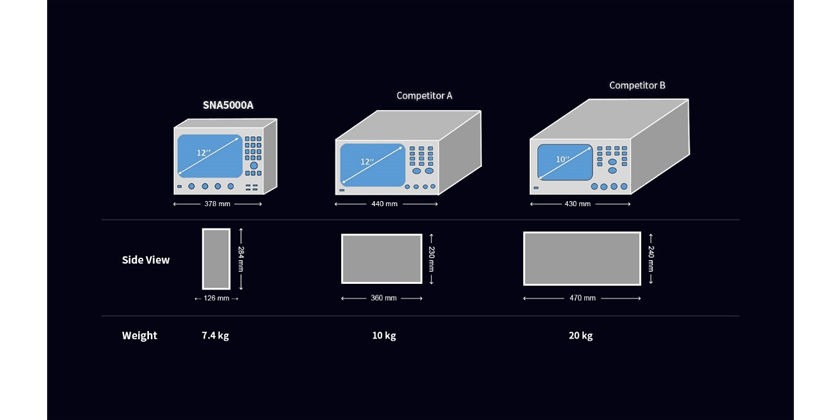

先进的外观设计
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。
先进的外观设计
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。
时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。

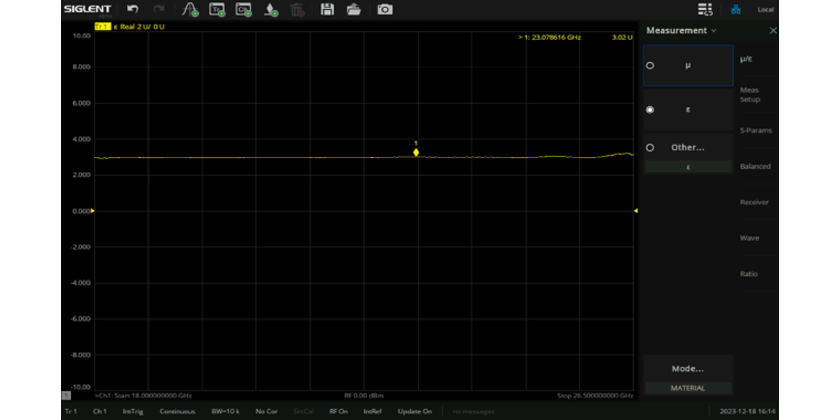

材料介电特性的精确表征和测量
鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。
.png)
材料介电特性的精确表征和测量
鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。
增益压缩测量
通过一次连接、一次校准完成有源器件在工作频带内的线性增益、压缩点增益、压缩点输入/输出功率等压缩参数和线性参数测量。通过功率校准和校准向导确保测量精度，支持多种扫描方法，包括智能扫描、每个频率点的功率扫描和每个功率点的频率扫描以适应不同的测试场景、同时提供线性压缩、最大增益压缩、回退压缩、X/Y压缩、饱和态压缩等多种压缩方法，灵活应对复杂的测试需求，确保全面、准确地表征器件的非线性行为
增益压缩测量
通过一次连接、一次校准完成有源器件在工作频带内的线性增益、压缩点增益、压缩点输入/输出功率等压缩参数和线性参数测量。通过功率校准和校准向导确保测量精度，支持多种扫描方法，包括智能扫描、每个频率点的功率扫描和每个功率点的频率扫描以适应不同的测试场景、同时提供线性压缩、最大增益压缩、回退压缩、X/Y压缩、饱和态压缩等多种压缩方法，灵活应对复杂的测试需求，确保全面、准确地表征器件的非线性行为
标量/矢量混频器测量
支持线性扫描、功率扫描、段扫描等多种扫描方式，且允许灵活设置源端口功率、本振端口功率及衰减等参数。四端口型号内置双信号源，可将第二信号源用作本振或通过控制外部信号发生器提供本振信号。直观的用户界面可轻松完成测量配置，通过校准向导引导用户完成校准过程，提供全面、精准的混频器特性测量
标量/矢量混频器测量
支持线性扫描、功率扫描、段扫描等多种扫描方式，且允许灵活设置源端口功率、本振端口功率及衰减等参数。四端口型号内置双信号源，可将第二信号源用作本振或通过控制外部信号发生器提供本振信号。直观的用户界面可轻松完成测量配置，通过校准向导引导用户完成校准过程，提供全面、精准的混频器特性测量

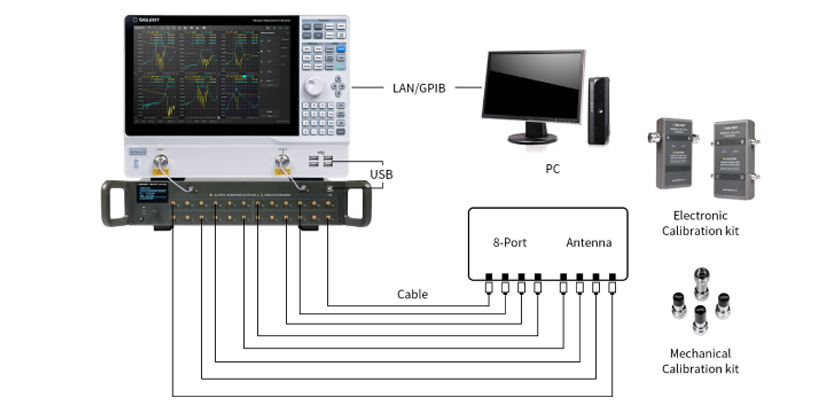

轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
型号
输出频率范围
端口数
频率分辨率
幅度分辨率
中频带宽范围
输出功率设置范围
动态范围
SNA5032A
100 kHz-26.5 GHz
2
1Hz
0.05dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
SNA5022A
100 kHz-13.5 GHz
2
1Hz
0.05dB
1 Hz~10 MHz
-55 dBm ~ +10 dBm
125dB
