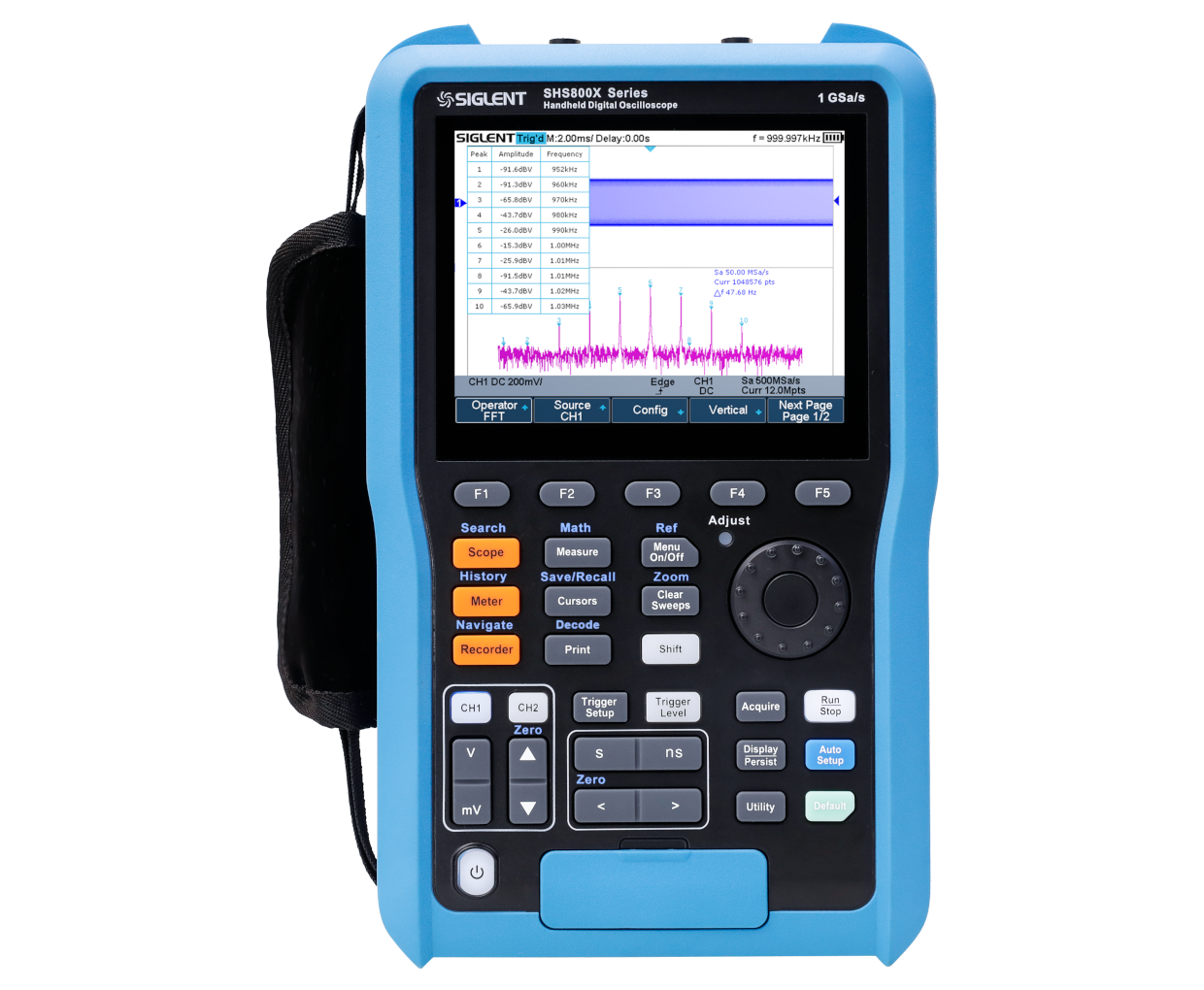

SHS800X系列手持示波表
- 集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体
- 带宽70 MHz、100 MHz、200 MHz，存储深度12 Mpts，采样率1 GSa/s
- SPO数字荧光技术，波形刷新率10 万帧/秒（Sequence模式下可达40 万帧/秒）
- 重量仅为1.75 kg，标配便携式单肩包，能轻松装入多种探头以及配件
- 基于硬件实现的真有效值万用表
- 新款锂电池，容量6900 mAh，续航时间达到5.5 小时
- 防尘防水级别达到IP51 级
×

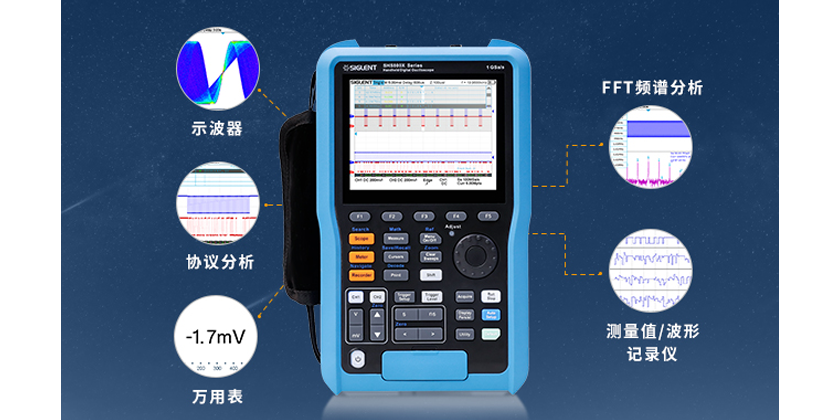

多能合一
鼎阳SHS800X系列手持示波表是集示波器，万用表，记录仪，频谱分析，协议分析等功能于一体的多功能示波器，广泛应用于研发、生产、维修等领域。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。
多能合一
鼎阳SHS800X系列手持示波表是集示波器，万用表，记录仪，频谱分析，协议分析等功能于一体的多功能示波器，广泛应用于研发、生产、维修等领域。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。

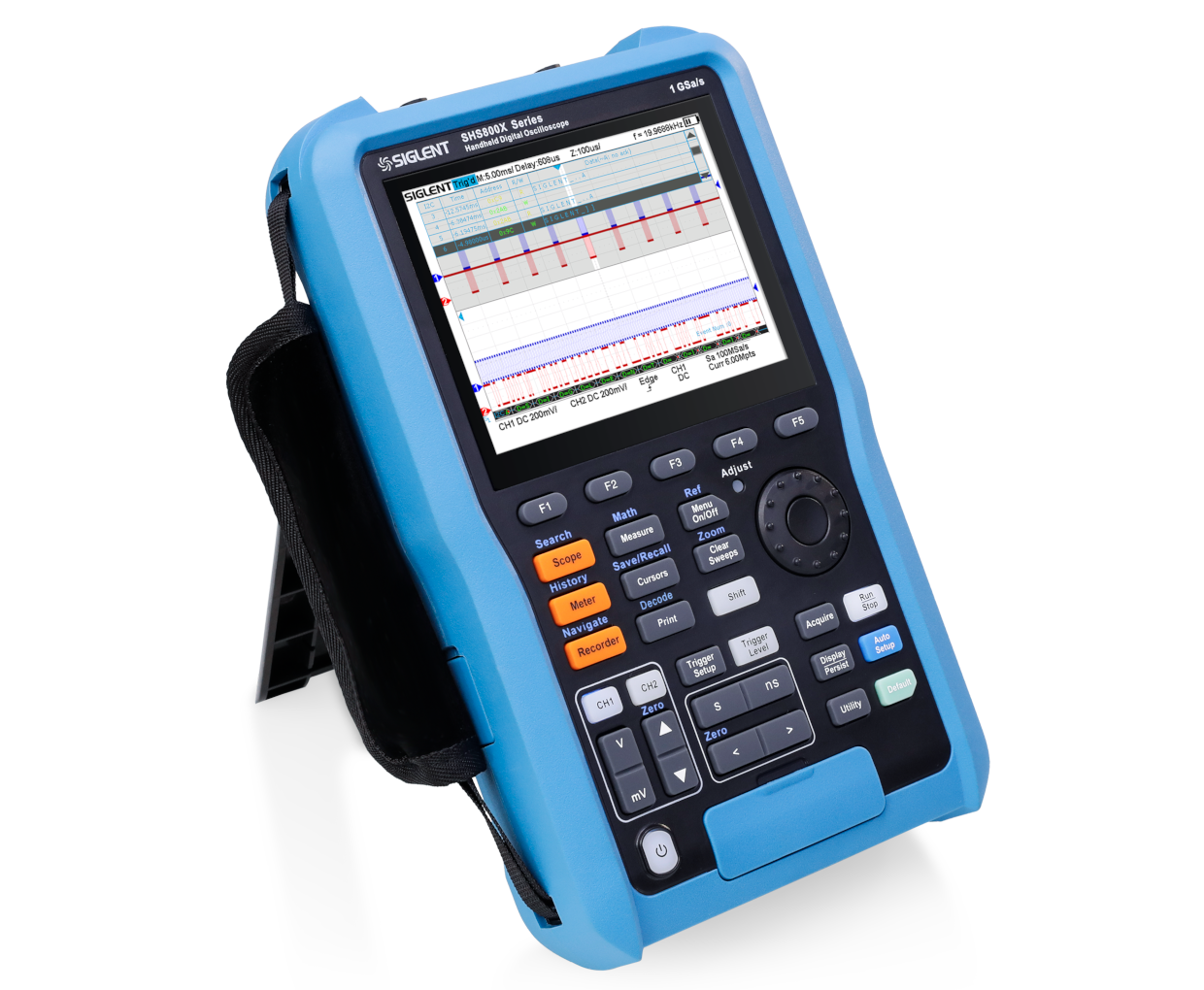

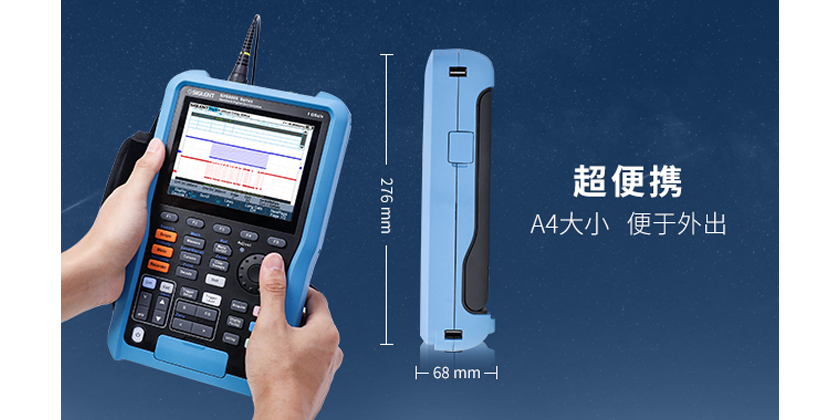

超便携

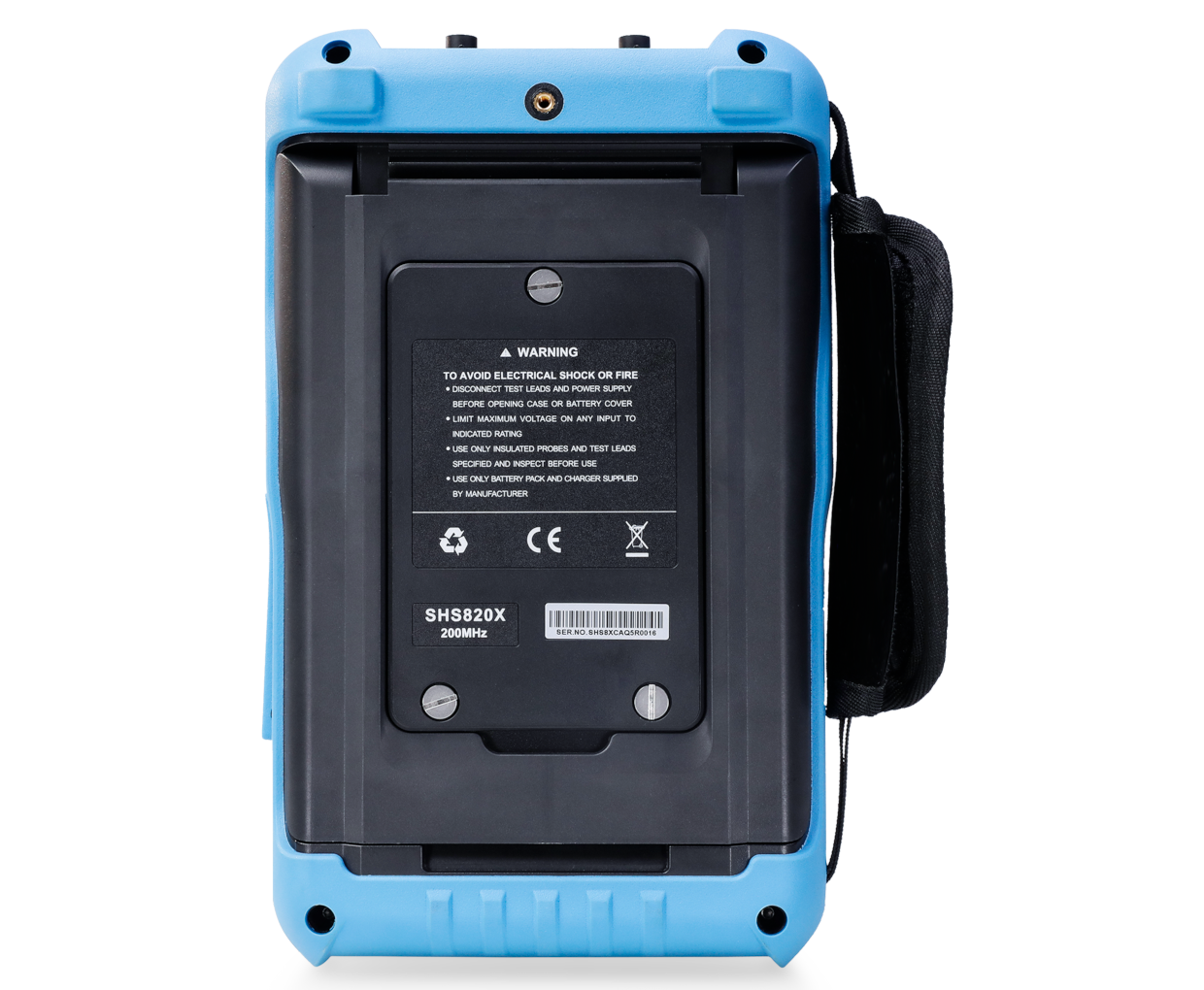

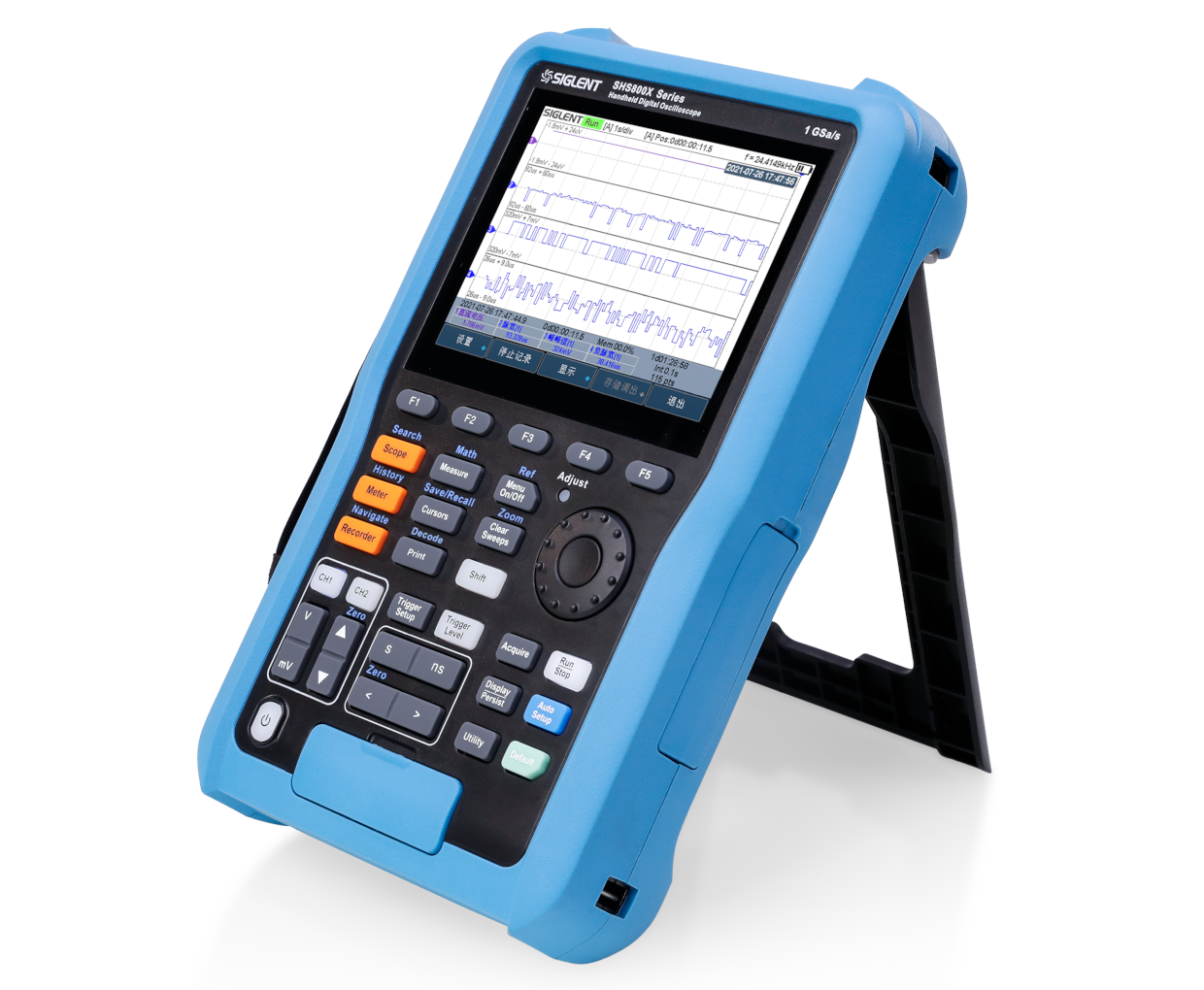

小于A4纸的前面板尺寸缩小了仪器体积，后面板支撑架支持立式放置，侧边尼龙提手方便手持操作。标配的肩包可同时装下机身以及探头等配件，便于外出携带。
注：尺寸：276 mm * 168 mm * 68 mm；质量：1.75 kg
注：尺寸：276 mm * 168 mm * 68 mm；质量：1.75 kg
超便携
小于A4纸的前面板尺寸缩小了仪器体积，后面板支撑架支持立式放置，侧边尼龙提手方便手持操作。标配的肩包可同时装下机身以及探头等配件，便于外出携带。
注：尺寸：276 mm * 168 mm * 68 mm；质量：1.75 kg
注：尺寸：276 mm * 168 mm * 68 mm；质量：1.75 kg

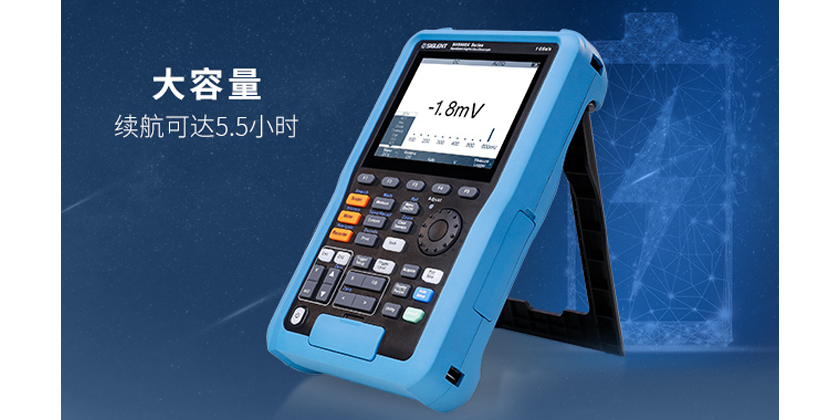

超长续航
自带6900 mA大容量充电锂电池，续航时间可达5.5 小时，电池通过UL认证，安全可靠。采用电池供电，大大增加了仪器的使用场景，使得其在现场测试中，拥有独特的优势。
超长续航
自带6900 mA大容量充电锂电池，续航时间可达5.5 小时，电池通过UL认证，安全可靠。采用电池供电，大大增加了仪器的使用场景，使得其在现场测试中，拥有独特的优势。

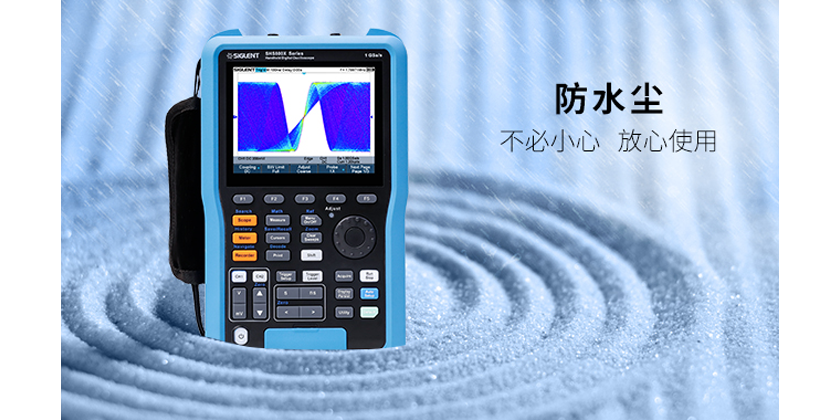

IP51级防尘防水
SHS800X系列手持示波表支持IP51 级防尘防水，仪器正常运作不受细小灰尘侵入和垂直落下水滴影响，可胜任多种复杂环境中的测试。
IP51级防尘防水
SHS800X系列手持示波表支持IP51 级防尘防水，仪器正常运作不受细小灰尘侵入和垂直落下水滴影响，可胜任多种复杂环境中的测试。
规格参数
| SHS807X | SHS810X | SHS820X | ||
| 带宽 | 70 MHz | 100 MHz | 200 MHz | |
| 最高实时采样率 | 单片1 GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s | |||
| 通道数 | 2示波器通道，1万用表接口 | |||
| 最大存储深度 | 通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH | |||
| 最高波形捕获率 | 400,000 帧/秒 (Sequence 模式) | |||
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN） | |||
| 解码类型（标配） | IIC， SPI， UART， CAN， LIN | |||
| 记录仪 | 波形记录仪，最大记录采样率25 kSa/s，最小采样率1 Sa/s | |||
| 测量值记录仪，最大记录间隔 10 分钟，最小记录间隔0.1 秒.最多可同时记录4 组 | ||||
| 接口 | USB Host， USB Device | |||

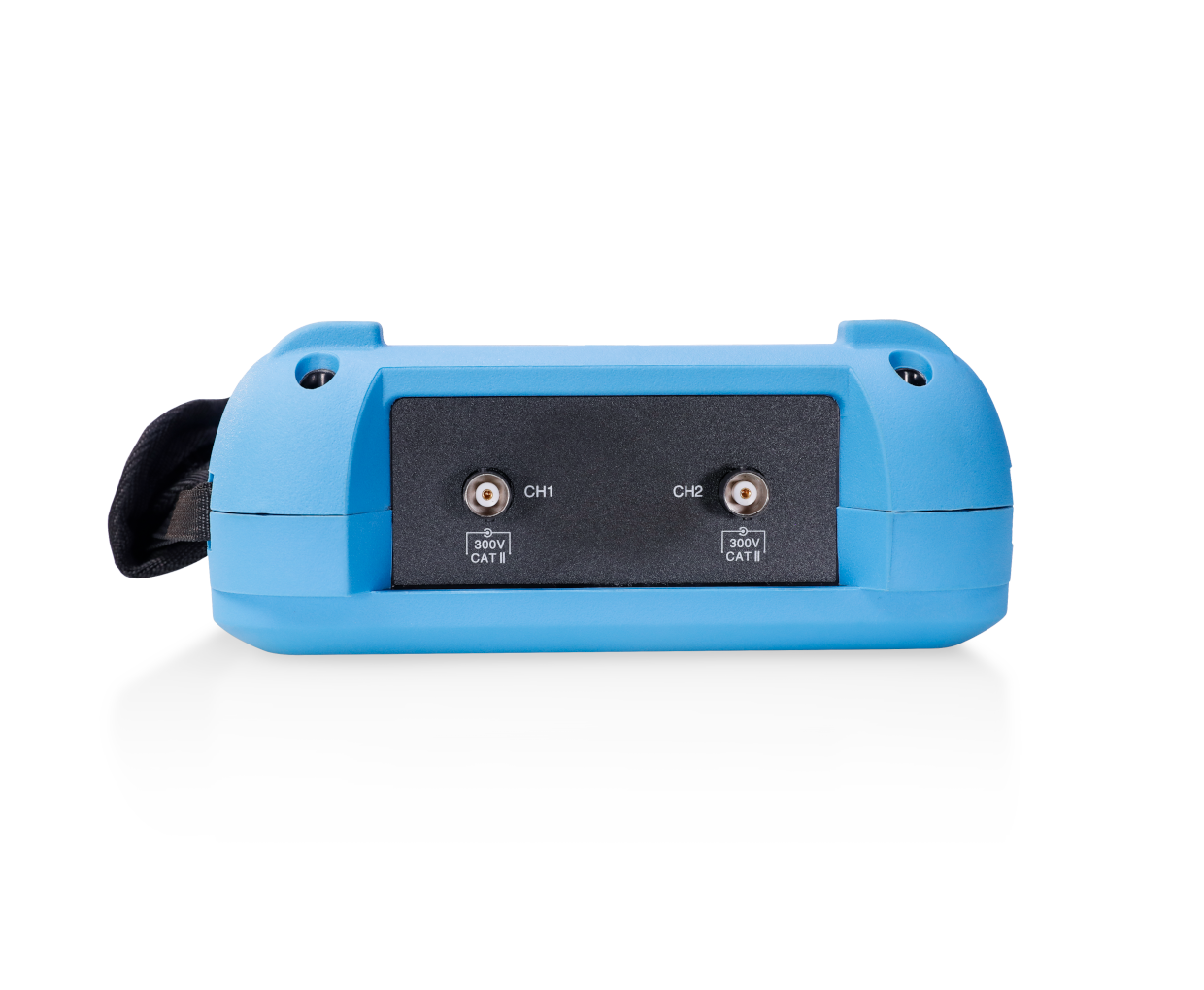

| 最大安全输入电压（示波器） | BNC 信号端到保护地之间 CATII 300 Vrms BNC 接地端到保护地之间 CATII 30 Vrms BNC 信号端到BNC接地端之间 CATII 300 Vrms |
|||
| 最大安全输入电压（万用表） | CATIII 300 Vrms， CATII 600 Vrms | |||
| 探头 | PP510 | PP510 | PP215 | |
| 显示屏 | 5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480 | |||
| 重量 | 净重1.75 kg，毛重3.5 kg | |||
| 分辨率 | 6000 Counts | |
| 直流电压测量 | 60 mV 600 mV-600 V 1000V |
±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 交流电压测量 | 60 mV 600 mV-600 V 750V |
±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 直流电流测量 | 60 mA-600 mA 6 A-10 A |
±4%±10digit ±5%±5 digit |
| 交流电流测量 | 60 mA-600 mA 6 A-10 A |
±4%±10digit ±5%±5 digit |
| 电容测量 | 40 nF 400 nF-400 μF |
±5%±50 digit ±5%±5 digit |
| 电阻测量 | 600 Ω-6 MΩ 60 MΩ |
±1%±5 digit ±4%±5 digit |
| 导通 | 电阻 < 50 Ω时，蜂鸣器鸣叫 | |
| 二极管测试 | 0-2 V | |
| 界面显示 | 5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480 |
| 供电方式 | 本机电池供电或外接直流适配器供电，内置可供电锂电池：6900 mAh 电池供电约5.5 小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出 |
| 机身尺寸 | 276 mm * 168 mm * 68 mm |
| 配件 | 无源探头两根、电源线、直流适配器、万用表笔 |
型号
带宽
通道数
最高实时采样率
存储深度
波形刷新率
万用表功能
记录仪
参考价（含税）
SHS807X
70 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
￥3,988
SHS810X
100 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
￥4,688
SHS820X
200 MHz
2
1 GSa/s
12 Mpts
400,000 帧/秒 (Sequence 模式)
电压、电流、电阻等 八种常见功能
长达22 小时
￥6,888
