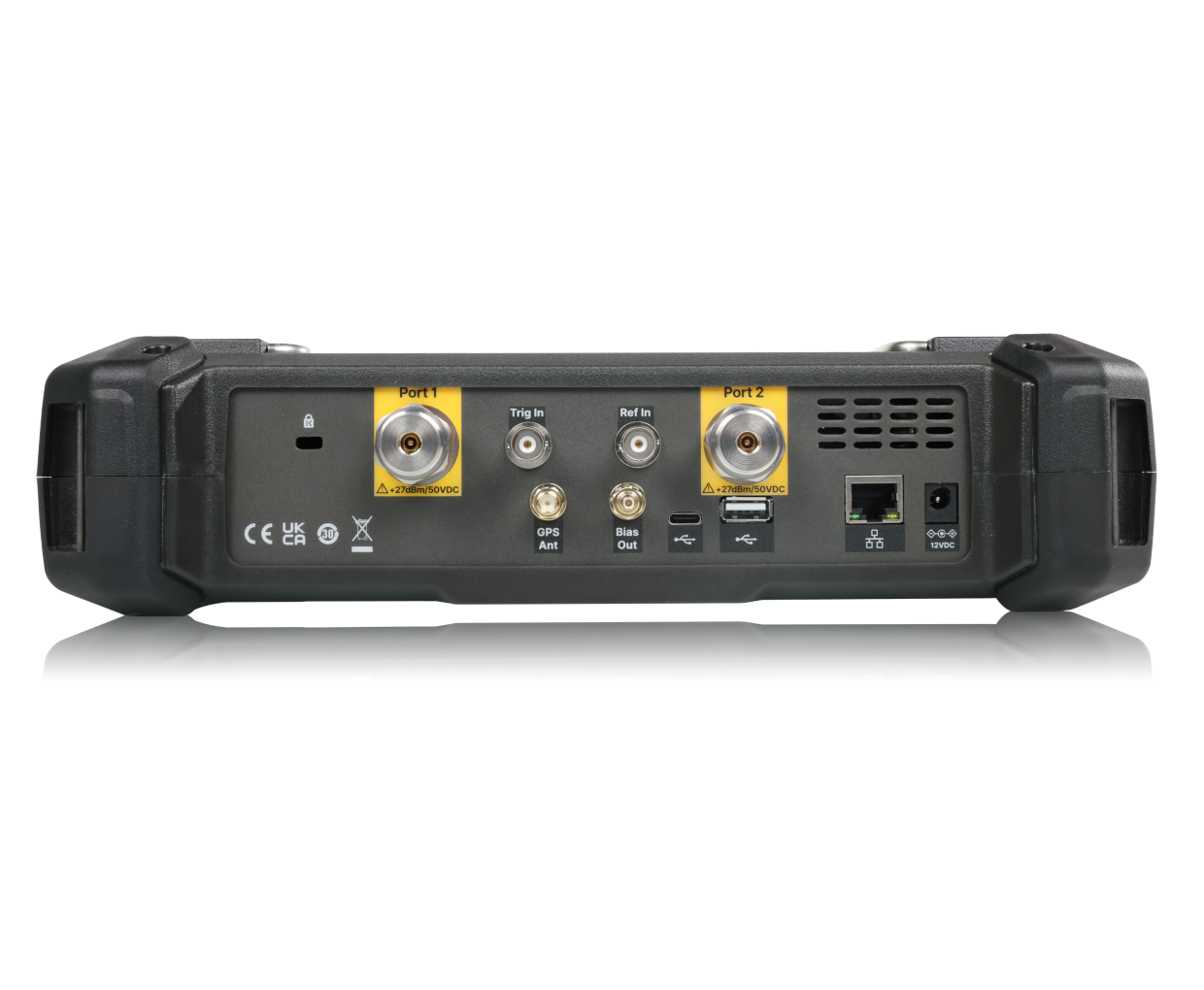

SHN900A系列手持矢量网络分析仪
主要特性
- 矢量网络/频谱分析频率范围：30 kHz~14/20/26.5 GHz
- 天线和电缆测量频率范围：30 kHz~14/20/26.5 GHz
- 动态范围：110 dB (Typ.)
- 中频带宽范围：10 Hz~3 MHz
- 输出功率设置范围：-45 dBm ~ +10 dBm
- 大容量电池供电，待机4小时，GPS定位
- 支持全双端口S参数测量、差分/平衡测量
- 支持CAT/DTF测量，频谱分析，TDR时域分析
×

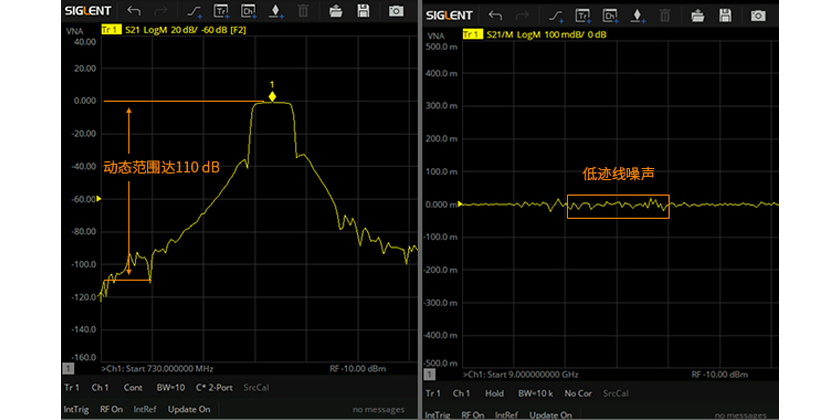

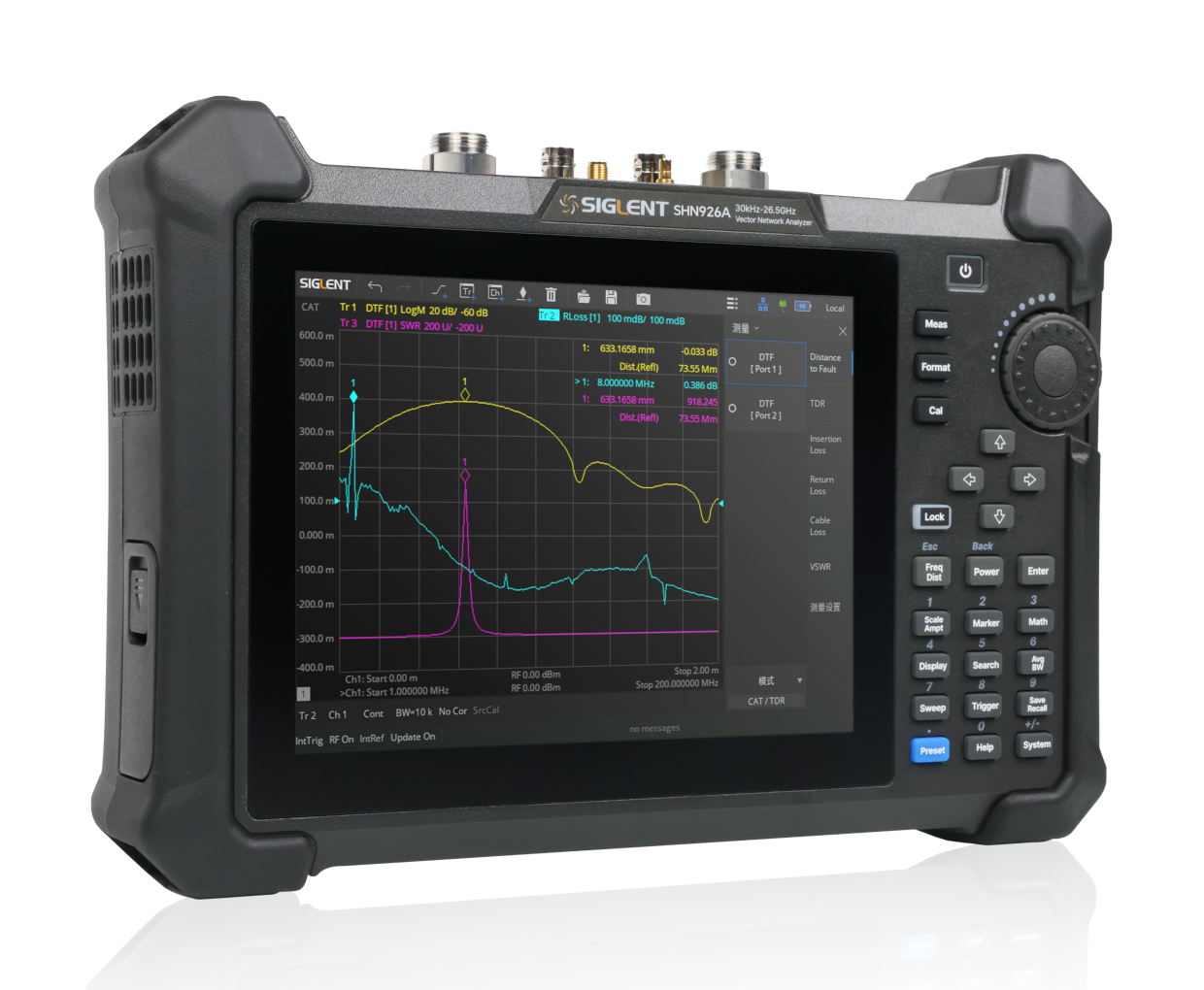

兼具小巧便携和出色的射频性能
SHN900A系列全双端口手持式矢量网络分析仪，频率高达26.5GHz，集成矢量网络分析、时域分析、频谱分析、电缆和天线分析等多种功能于一体，具有出色的技术指标，专为便携和灵活测试而设计。特色的8.4英寸大触摸屏，集成于紧凑的机身，重量仅为3.2kg，轻巧便携，单手就可移动机器。动态范围达110dB，满足更多高动态范围的测试需求，低迹线噪声0.0005 dB rms，0.015 deg rms极大地提高了测试精度，满足用户精确测量的需要。
兼具小巧便携和出色的射频性能
SHN900A系列全双端口手持式矢量网络分析仪，频率高达26.5GHz，集成矢量网络分析、时域分析、频谱分析、电缆和天线分析等多种功能于一体，具有出色的技术指标，专为便携和灵活测试而设计。特色的8.4英寸大触摸屏，集成于紧凑的机身，重量仅为3.2kg，轻巧便携，单手就可移动机器。动态范围达110dB，满足更多高动态范围的测试需求，低迹线噪声0.0005 dB rms，0.015 deg rms极大地提高了测试精度，满足用户精确测量的需要。

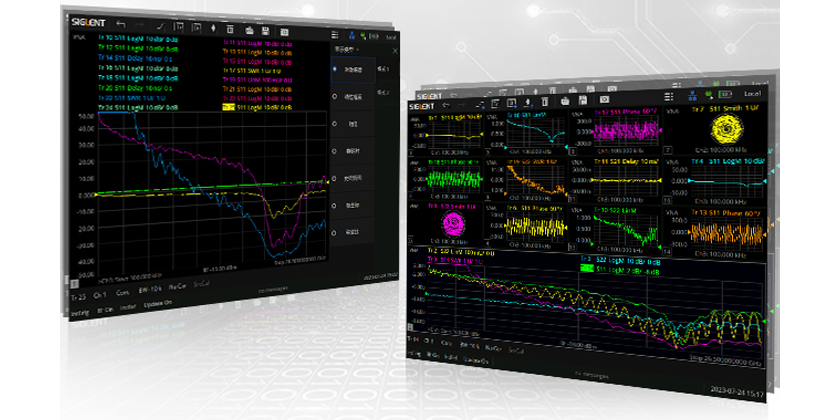

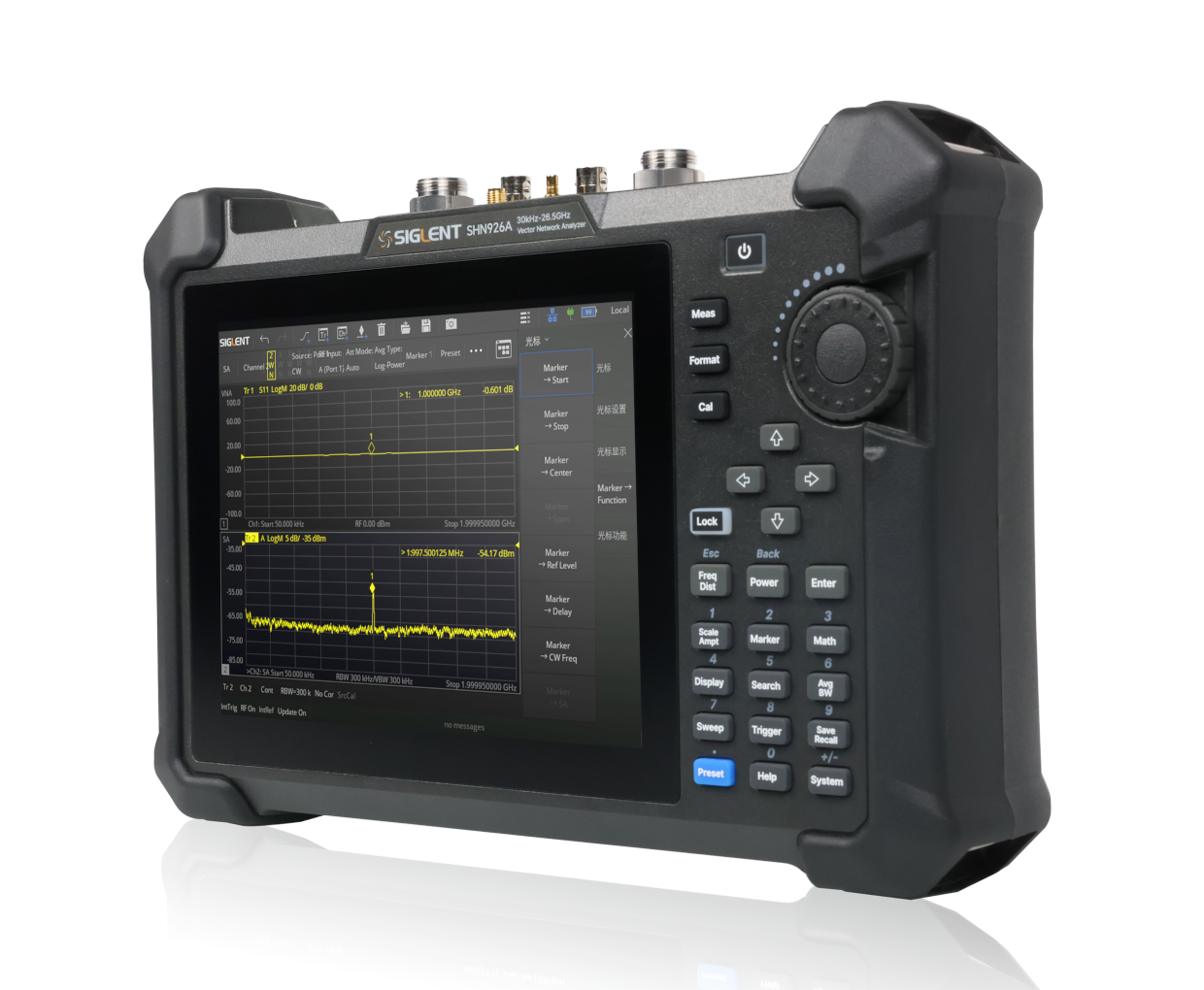

多窗口多迹线多种数据显示
多窗口、多迹线、多种数据显示共同打造一流的用户体验。支持多窗口、多通道测量，快速执行复杂测试方案。最多支持256条通道，最多可同时显示256个测量窗口，每个窗口可同时显示64条测试迹线，测量效率更高，测量结果更清晰，每个窗口可显示不同的测量格式，具有独立的光标功能。观察角度众多，多种数据格式同时显示有助于从不同角度了解DUT。
多窗口多迹线多种数据显示
多窗口、多迹线、多种数据显示共同打造一流的用户体验。支持多窗口、多通道测量，快速执行复杂测试方案。最多支持256条通道，最多可同时显示256个测量窗口，每个窗口可同时显示64条测试迹线，测量效率更高，测量结果更清晰，每个窗口可显示不同的测量格式，具有独立的光标功能。观察角度众多，多种数据格式同时显示有助于从不同角度了解DUT。

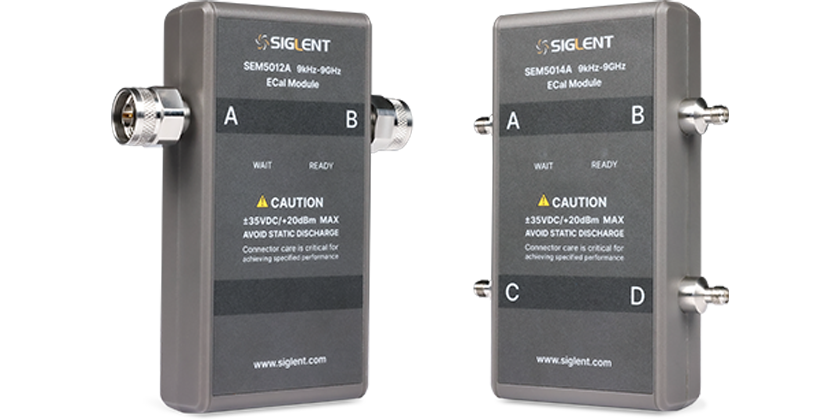

校准类型灵活可选
网络分析仪的准确性与校准密切相关。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完备的校准方法，以获得各种应用的最佳精度，兼容多种校准件，支持用户自定义校准套件，方便不同接口类型器件的测试。支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式。
校准类型灵活可选
网络分析仪的准确性与校准密切相关。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完备的校准方法，以获得各种应用的最佳精度，兼容多种校准件，支持用户自定义校准套件，方便不同接口类型器件的测试。支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式。

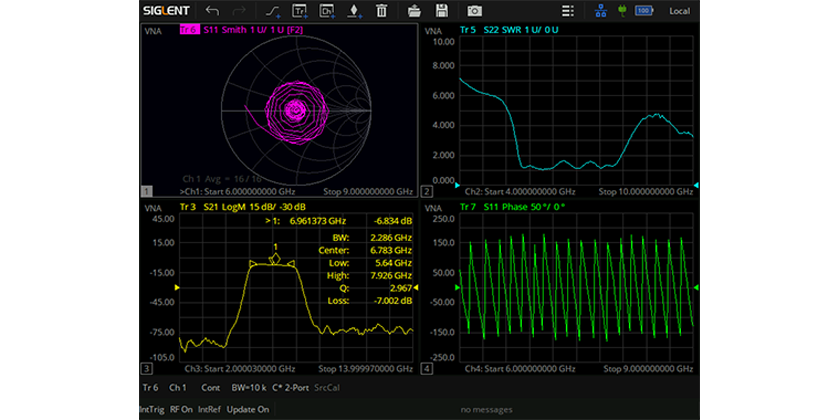

矢量网络分析
在手持式产品中具有出色的RF性能，并提供单端口电缆和天线测量以及全双端口S参数测量。在产品开发和制造过程中，通常会测试组件规格并验证设计模拟，以确保系统及其组件正常工作。在现场，S参数测量有助于RF和微波系统进行验证和故障排除。全双端口SHN900A提供四种标准S参数(S11，S12，S21，S22)测量，具有多种显示模式和各种格式，如史密斯圆图、驻波比、极坐标等。混合模式反射测量能够分析差分电路，SHN900A的两个测试端口允许对两种不同的测试设置进行混合模式测量。
矢量网络分析
在手持式产品中具有出色的RF性能，并提供单端口电缆和天线测量以及全双端口S参数测量。在产品开发和制造过程中，通常会测试组件规格并验证设计模拟，以确保系统及其组件正常工作。在现场，S参数测量有助于RF和微波系统进行验证和故障排除。全双端口SHN900A提供四种标准S参数(S11，S12，S21，S22)测量，具有多种显示模式和各种格式，如史密斯圆图、驻波比、极坐标等。混合模式反射测量能够分析差分电路，SHN900A的两个测试端口允许对两种不同的测试设置进行混合模式测量。

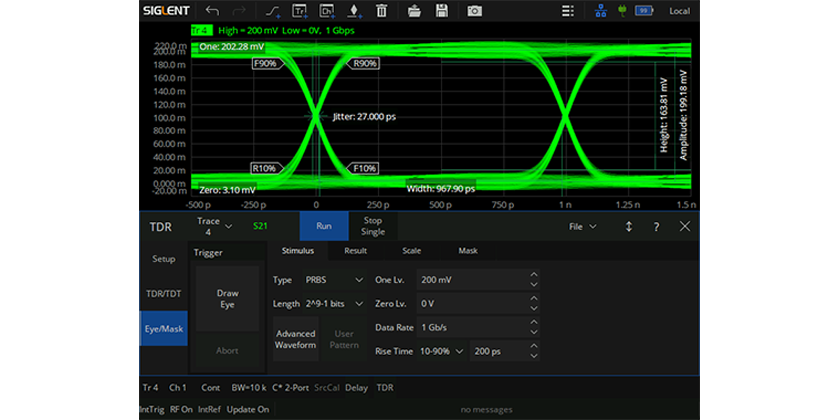

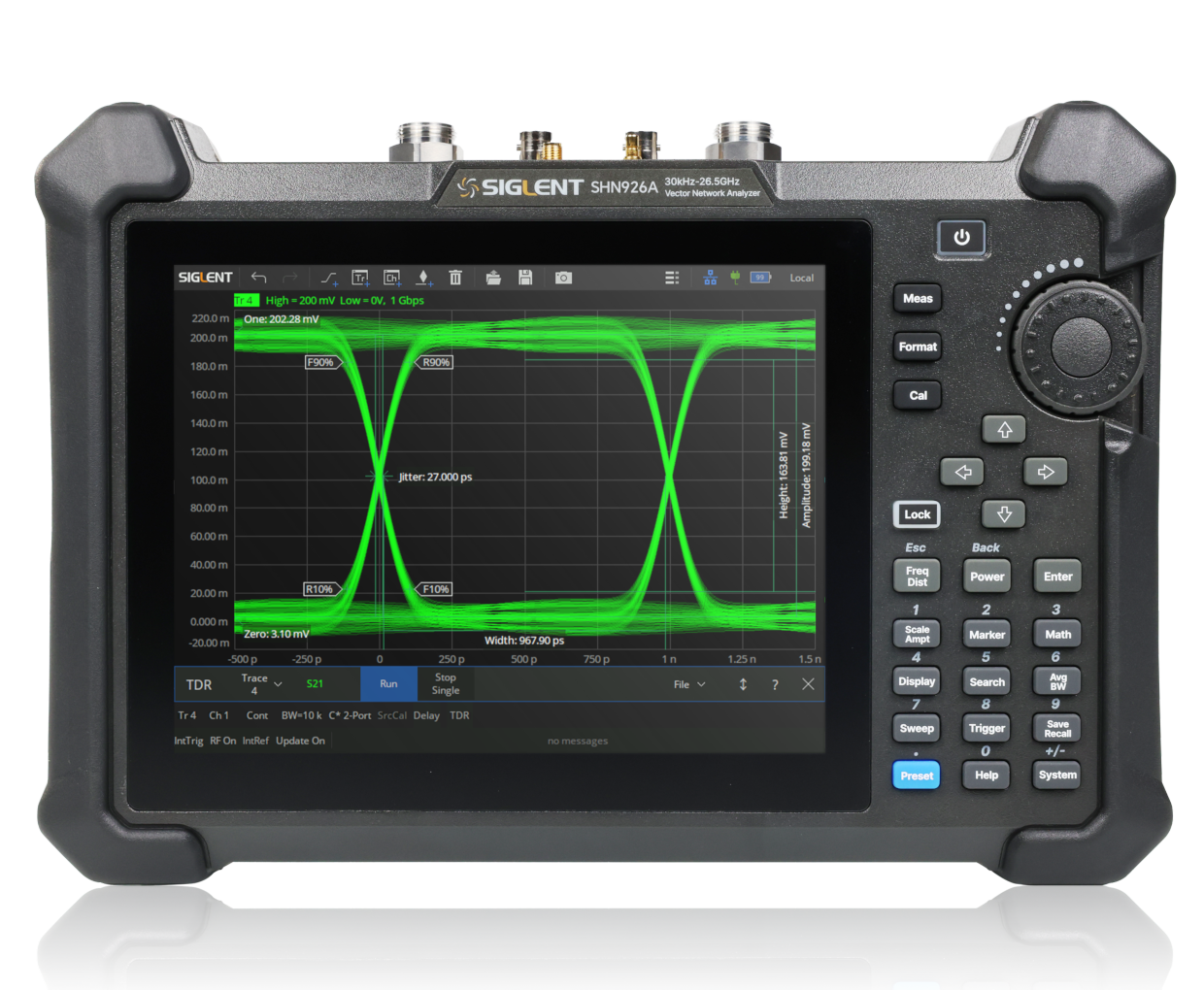

时域分析
时域分析选件提供了许多处理备选方案，如时域变换、窗口、耦合、标记和门控。时域分析有助于从不同的角度表征DUT，通过门控功能筛选所需的响应，窗口功能降低过冲和振铃，时域变换获得时域特性等。TDR提供了时域反射/传输分析与眼图仿真分析两个主要功能，为用户节省购置相应设备的开销。使用TDR选件中的眼图仿真功能，无需额外的码型发生器，提供了重要的信号完整性分析工具。
时域分析
时域分析选件提供了许多处理备选方案，如时域变换、窗口、耦合、标记和门控。时域分析有助于从不同的角度表征DUT，通过门控功能筛选所需的响应，窗口功能降低过冲和振铃，时域变换获得时域特性等。TDR提供了时域反射/传输分析与眼图仿真分析两个主要功能，为用户节省购置相应设备的开销。使用TDR选件中的眼图仿真功能，无需额外的码型发生器，提供了重要的信号完整性分析工具。

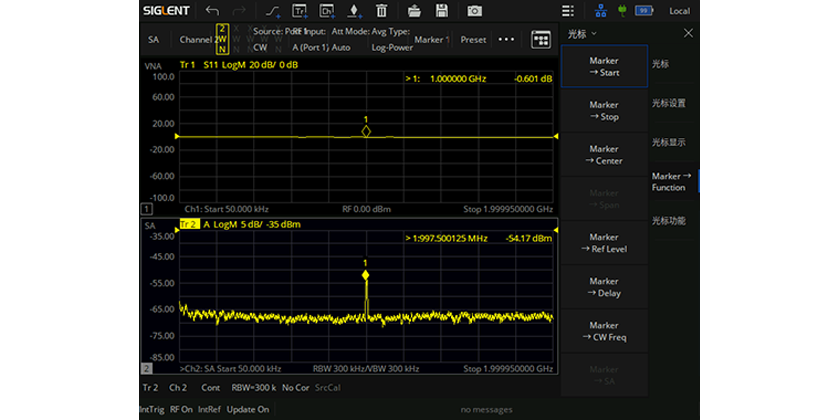

频谱分析
频谱分析模式提供了一个先进的测量套件，包括频谱分析，信道功率，邻道功率比(ACPR)和占用带宽。Marker → SA功能支持快速查看S测量参数特定频率点的频谱，信号搜索分析更加方便。SA Setup设置框测量向导通过自动化、标准化和优化测试序列来简化测量。一系列标准化的重复性测量可以快速、轻松地进行，不会出错，有助于消除人为错误，并支持用户从一开始就进行正确的测量。
频谱分析
频谱分析模式提供了一个先进的测量套件，包括频谱分析，信道功率，邻道功率比(ACPR)和占用带宽。Marker → SA功能支持快速查看S测量参数特定频率点的频谱，信号搜索分析更加方便。SA Setup设置框测量向导通过自动化、标准化和优化测试序列来简化测量。一系列标准化的重复性测量可以快速、轻松地进行，不会出错，有助于消除人为错误，并支持用户从一开始就进行正确的测量。

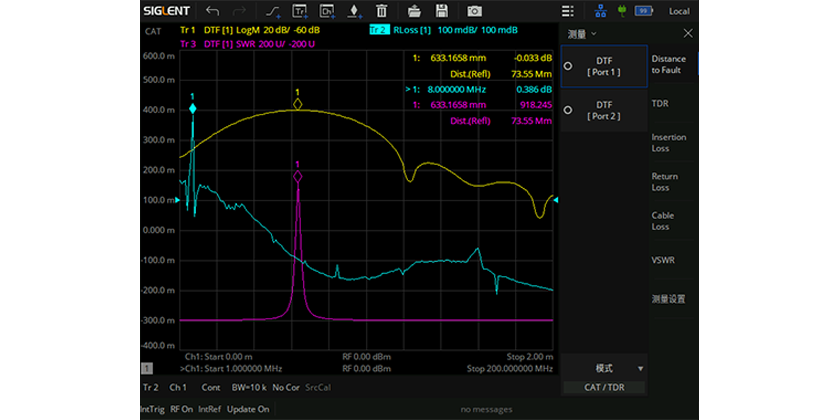

电缆与天线分析
手持式分析仪SHN900A是天线系统安装、调试及日常维护、电缆故障距离测量(DTF)、单端口电缆损耗测量和天线匹配测量等任务的理想选择。使用此模式来定位传输线路缺陷和调试基站组件，快速评估传输线和天线系统状况，提高运行基站的维护效率，加快新基站的安装调试进程。提供多种测量格式，回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离等测量功能，还可用于测量位置和测试要求不断变化的开发、生产和服务任务。
电缆与天线分析
手持式分析仪SHN900A是天线系统安装、调试及日常维护、电缆故障距离测量(DTF)、单端口电缆损耗测量和天线匹配测量等任务的理想选择。使用此模式来定位传输线路缺陷和调试基站组件，快速评估传输线和天线系统状况，提高运行基站的维护效率，加快新基站的安装调试进程。提供多种测量格式，回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离等测量功能，还可用于测量位置和测试要求不断变化的开发、生产和服务任务。

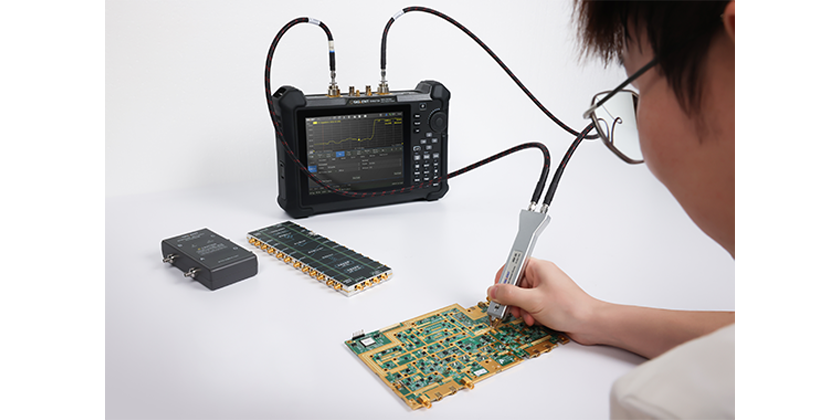

可调差分/单端TDR探头
可调差分TDR探头ADP-18/26和可调单端TDR探头ASP-18/26助力工程师在缺少连接器的情况下将TDR模块连接到印刷电路板和其他器件，适用带宽0~18/26 GHz。轻便、符合人体工程学的设计，纤薄的机身和加长的尖端，坚硬的齿尖，小直径和倒角设计提供了良好的可视性和舒适性。通过内置的调节轮，允许仅用一只手调节探针的间距（0-6.5 毫米可调）。印刷电路板（PCB）制造商可以更好地控制不同批次之间的工艺一致性，控制生产流程并发现短路、开路或其他缺陷。
可调差分/单端TDR探头
可调差分TDR探头ADP-18/26和可调单端TDR探头ASP-18/26助力工程师在缺少连接器的情况下将TDR模块连接到印刷电路板和其他器件，适用带宽0~18/26 GHz。轻便、符合人体工程学的设计，纤薄的机身和加长的尖端，坚硬的齿尖，小直径和倒角设计提供了良好的可视性和舒适性。通过内置的调节轮，允许仅用一只手调节探针的间距（0-6.5 毫米可调）。印刷电路板（PCB）制造商可以更好地控制不同批次之间的工艺一致性，控制生产流程并发现短路、开路或其他缺陷。
规格参数
| 频率范围 | SHN914A：30kHz~14GHz SHN920A：30kHz~20GHz SHN926A：30kHz~26.5GHz |
| 频率分辨率 | 1 Hz |
| 幅度分辨率 | 0.01 dB |
| 中频带宽范围 | 10 Hz~3 MHz |
| 输出功率设置范围 | -45 dBm ~ +10 dBm |
| 动态范围 | 100 dB ~ 110dB |
| 触摸控制 | Multi Touch，Mouse，Keyboard |
| 校准类型 | 响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准 |
| 频谱分析模式 | 支持 |
| 天线与电缆分析分析模式 | 支持 |
| 直流偏置功能 | 标配 |
| GPS定位功能 | 标配 |
| 通信接口 | LAN，USB Device，USB Host (USB-GPIB) |
| 远程控制 | SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ Webserver |
| 显示 | 8.4英寸800*600多点触摸屏 |
| 测量分析类型 | S参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、频谱分析功能等 |
型号
输出频率范围
端口数
频率分辨率
幅度分辨率
中频带宽范围
输出功率设置范围
动态范围
SHN914A
30kHz~14GHz
2
1Hz
0.01dB
10 Hz~3 MHz
-45 dBm ~ + 10 dBm
110dB (Typ.)
SHN920A
30kHz~20GHz
2
1Hz
0.01dB
10 Hz~3 MHz
-45 dBm ~ + 10 dBm
110dB (Typ.)
SHN926A
30kHz~26.5GHz
2
1Hz
0.01dB
10 Hz~3 MHz
-45 dBm ~ + 10 dBm
110dB (Typ.)
