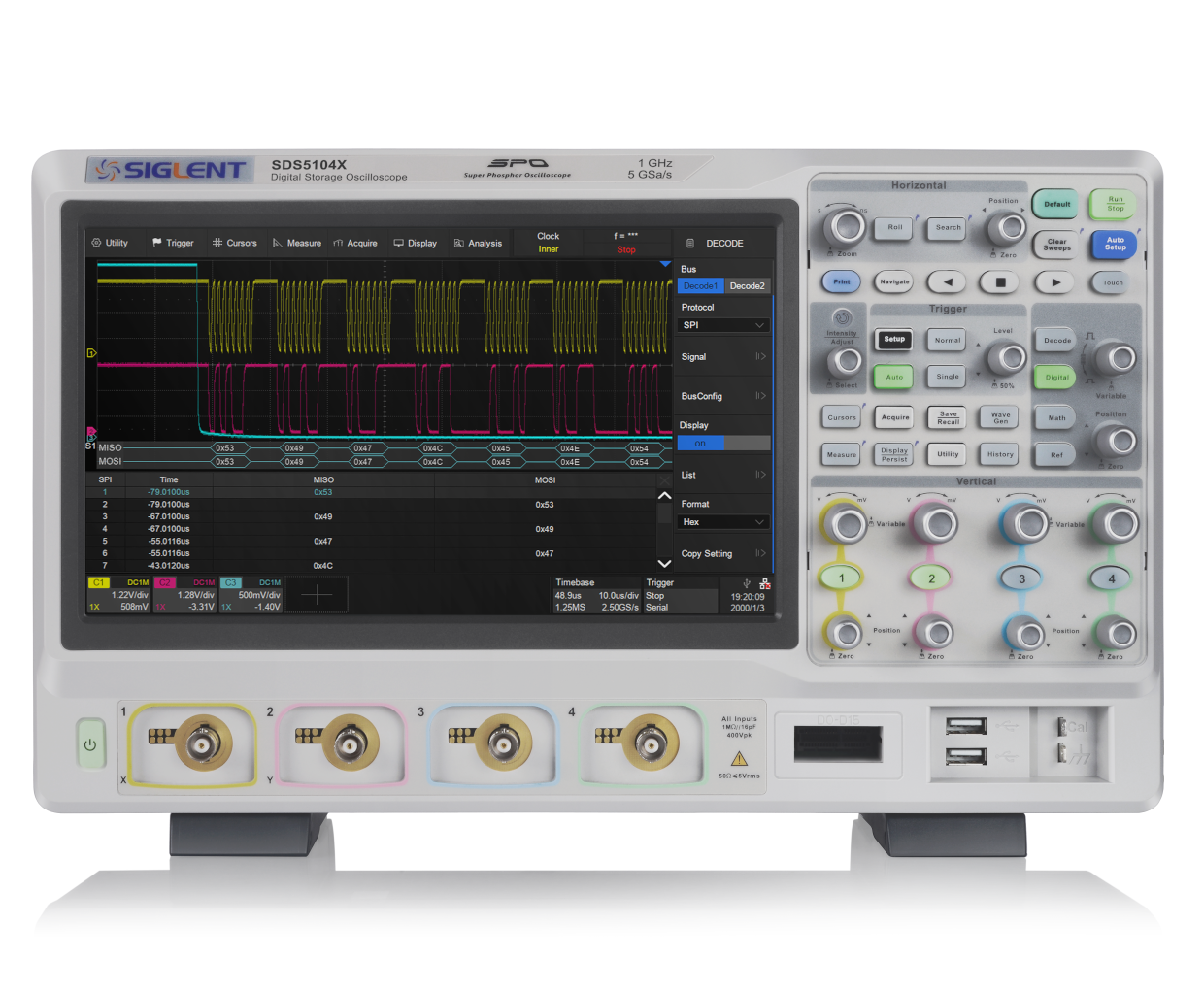

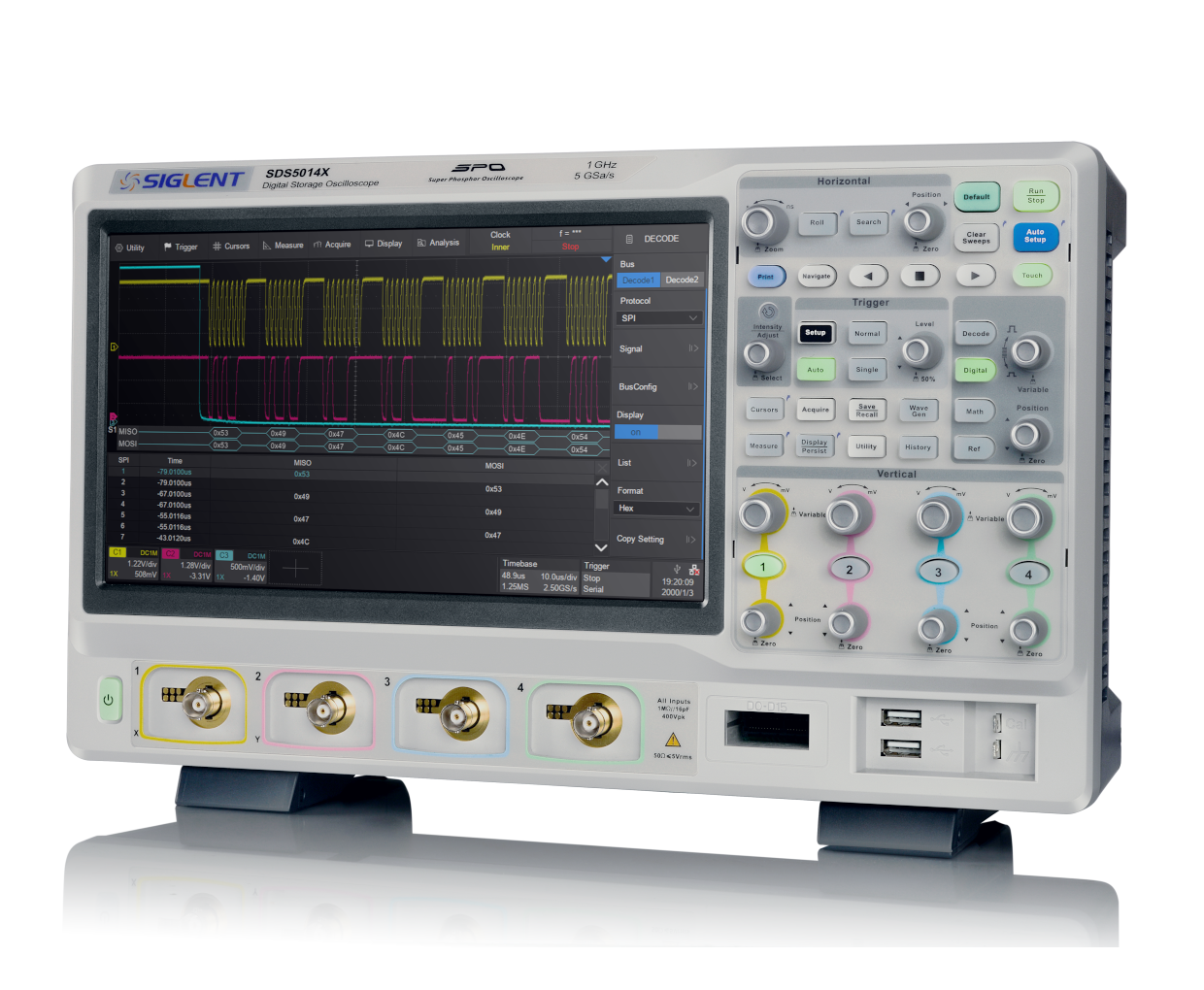

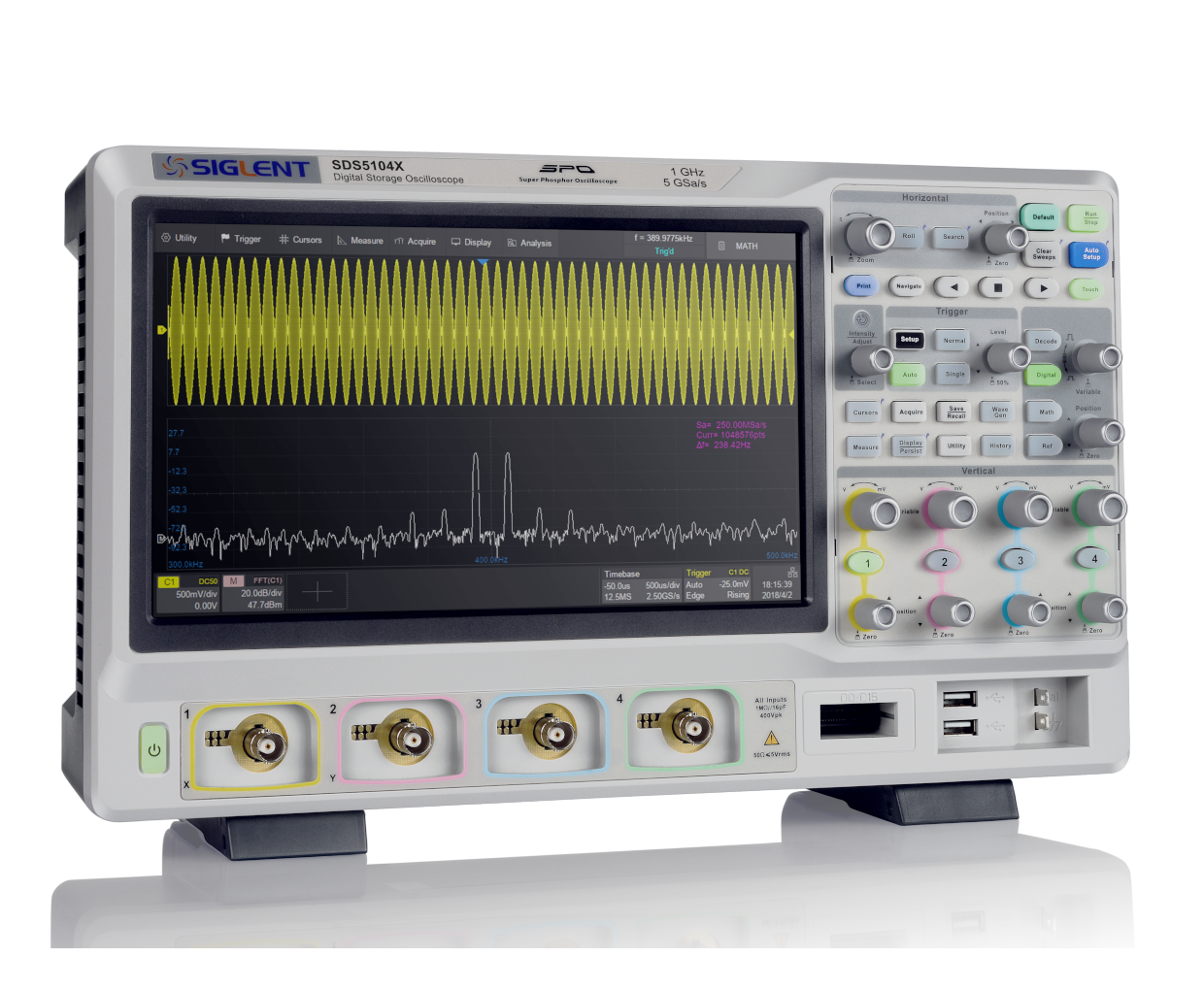

SDS5000X 系列超级荧光示波器
主要特性
- 带宽350 MHz, 500 MHz, 1 GHz
- 实时采样率 5 GSa/s
- 存储深度 250 Mpts
- 波形刷新率500,000 wfm/s（Sequence模式）
- 混合信号测量（MSO）
×

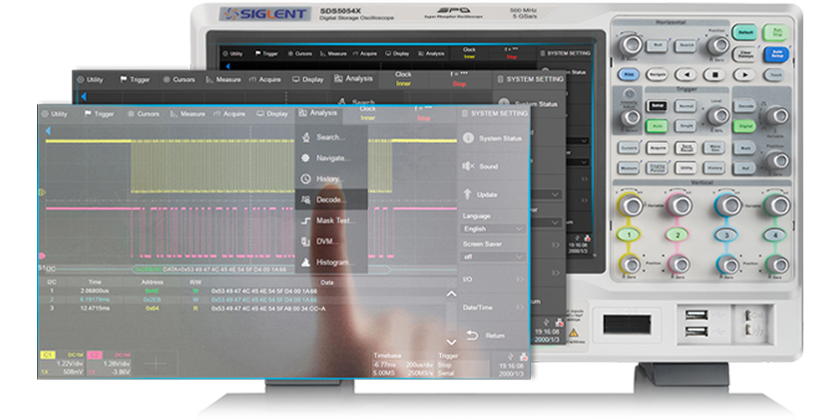

多点触摸，远程控制
SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
多点触摸，远程控制
SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。

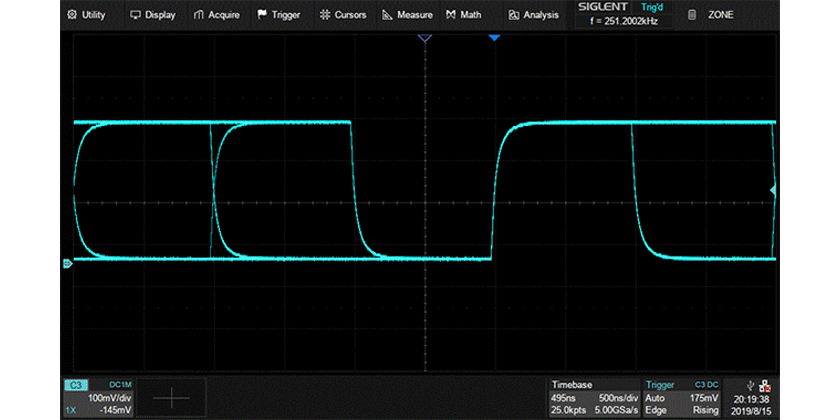

丰富的触发类型
SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发（Runt）可快速在设定幅度值处触发。
特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。
特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。
丰富的触发类型
SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发（Runt）可快速在设定幅度值处触发。
特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。
特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。

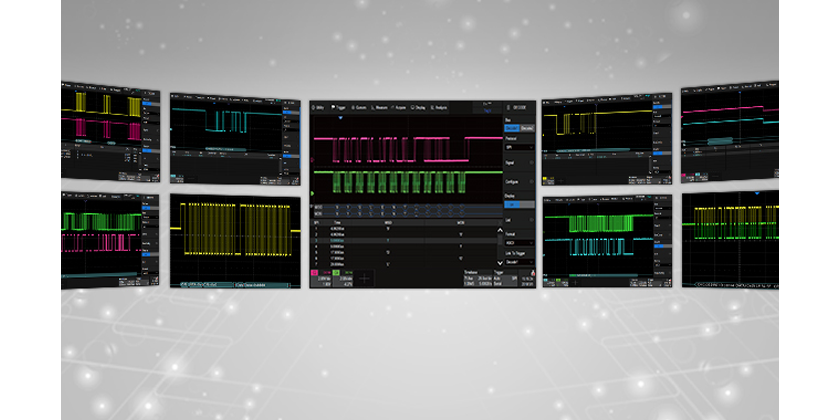

覆盖多种行业的串行协议触发和解码
SDS5000X提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD 1553B | 飞行系统串行协议触发及解码 |
覆盖多种行业的串行协议触发和解码
SDS5000X提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD 1553B | 飞行系统串行协议触发及解码 |
强大的测量功能
SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
强大的测量功能
SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。

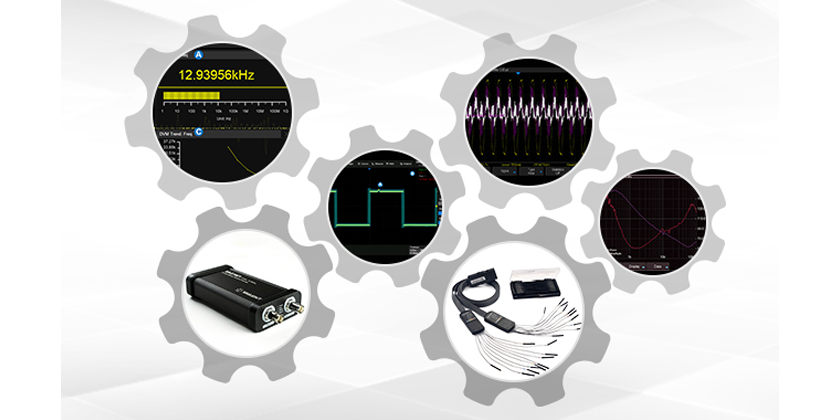

多合一的示波器
SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
多合一的示波器
SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
规格参数
| 带宽 | 350 MHz 、500 MHz 、1 GHz |
| 实时采样率 | 5 GSa/s |
| 通道数 | 2/4 + EXT |
| 存储深度 | 250 Mpts/CH |
| 最高波形捕获率 | 500,000 wfm/s（Sequence模式） |

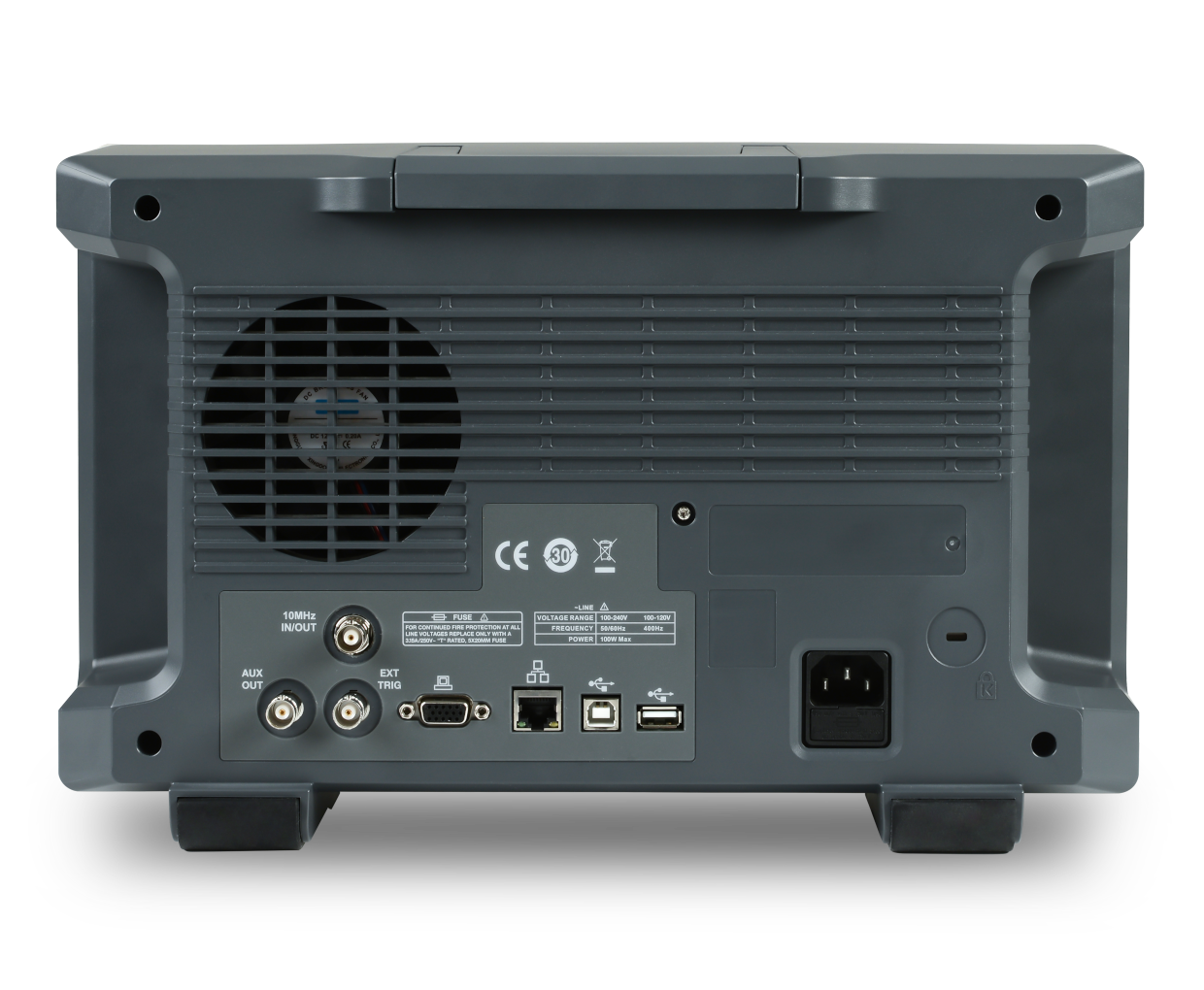

| 接口 | USB Host、USB Device、LAN、Pass/Fail、Trigger Out、10 MHz In、10 MHz Out 、VGA |
| 垂直分辨率 | 8 bit |
| 屏幕 | 10.1英寸电容式触摸屏，分辨率1024*600 |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、前提边沿（Qualifed）、区域（Zone） |
| 串行触发和解码（标配） | I2C, SPI, UART, CAN, LIN |
| 串行触发和解码（选配） | CAN FD, FlexRay, I2S, MIL-STD-1553B,SENT，Manchester |
| 数字通道（标配） | 16 路 ，1.25 GSa/s 采样率，62.5 Mpts/CH存储深度 |
| 信号发生器（选配） | 单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts |
| 标配探头 | SP3050A，500 MHz，每通道 1 套 |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 ：
参考价(含税)
SDS5104X
1 GHz
4 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 59,980
SDS5102X （停产）
1 GHz
2 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 53,080
SDS5054X
500 MHz
4 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 46,180
SDS5052X （停产）
500 MHz
2 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 35,780
SDS5034X
350 MHz
4 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 29,580
SDS5032X （停产）
350 MHz
2 + EXT
5 GSa/s
500,000 wfm/s
250 Mpts/CH
￥ 24,080
