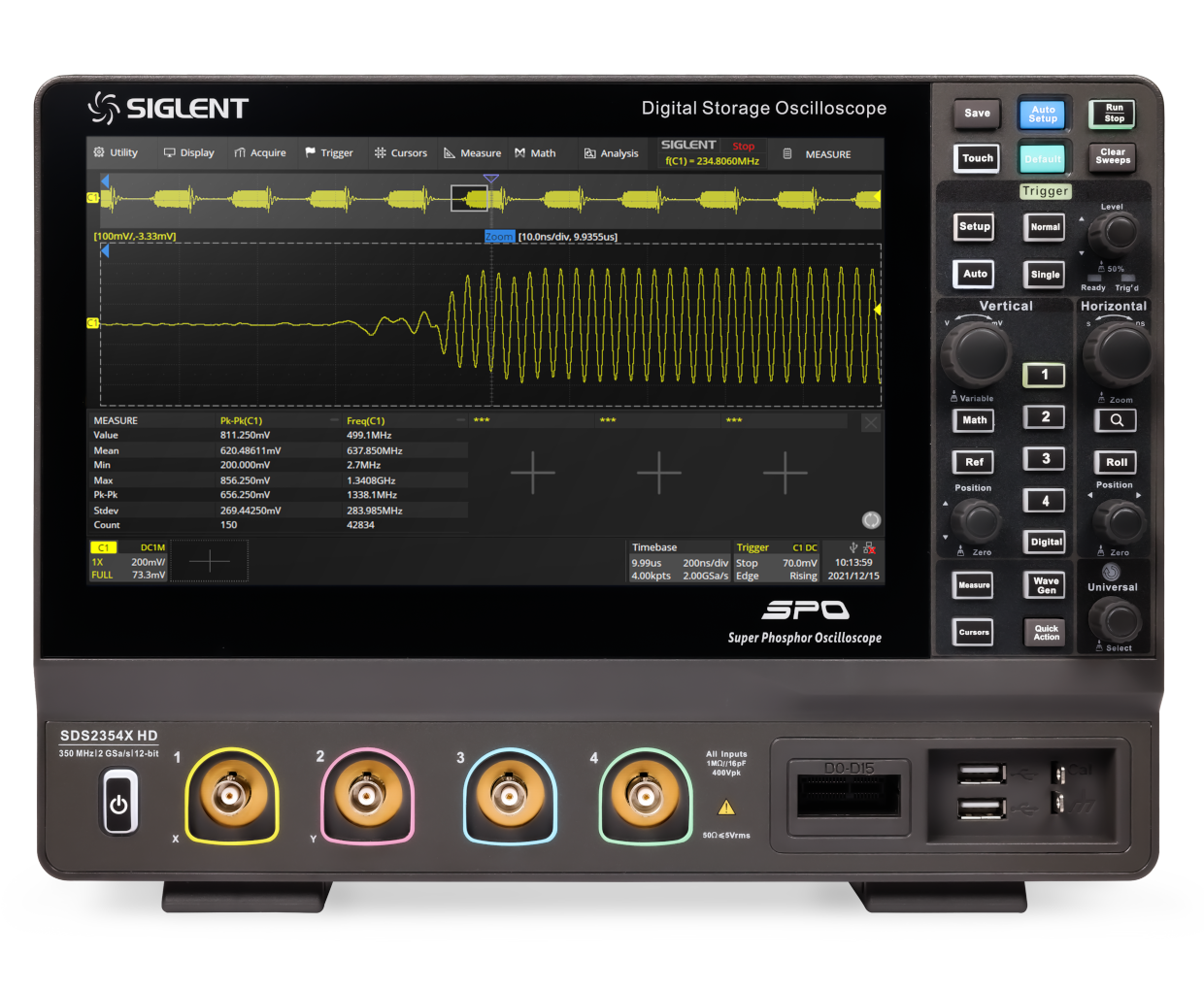

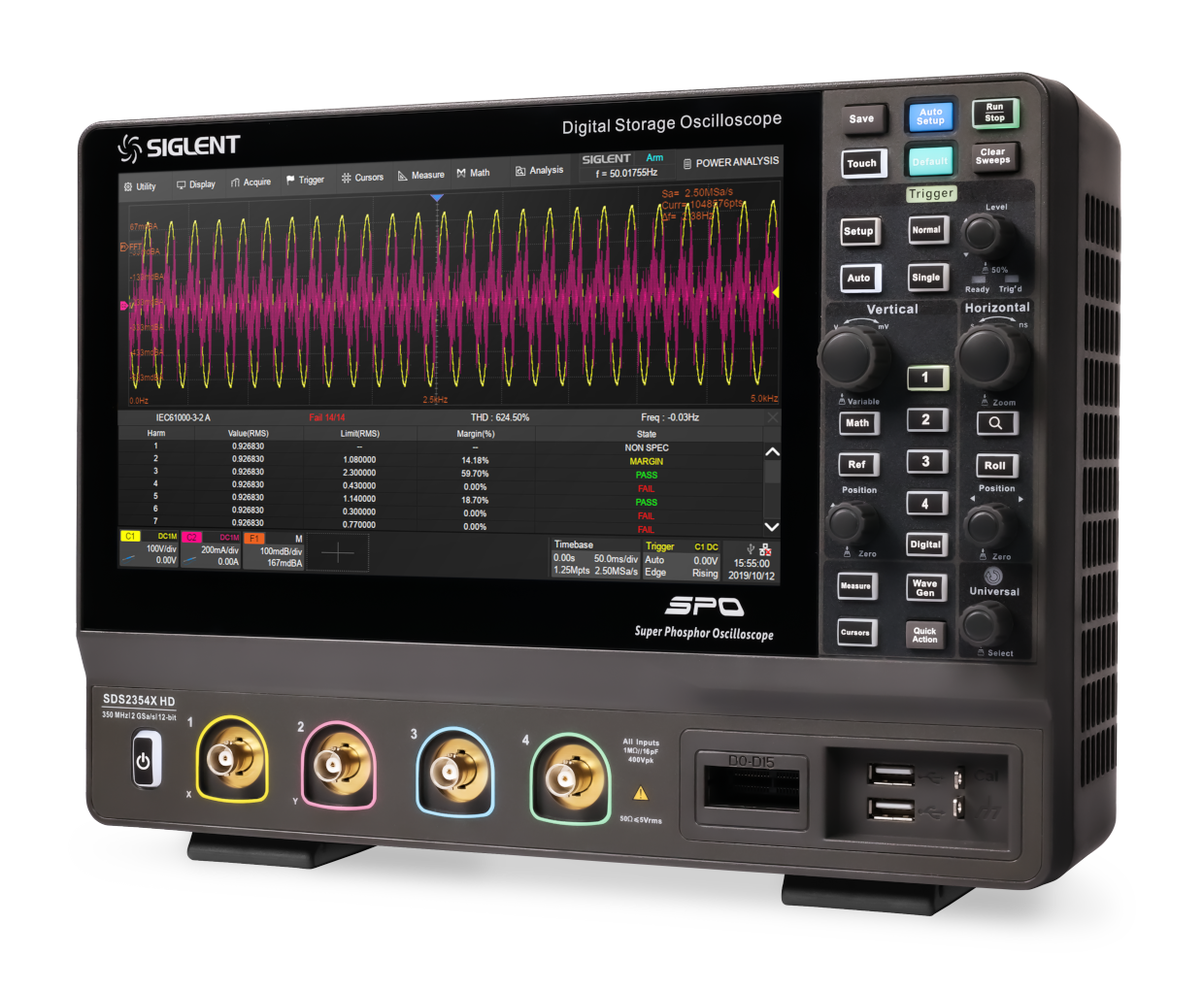

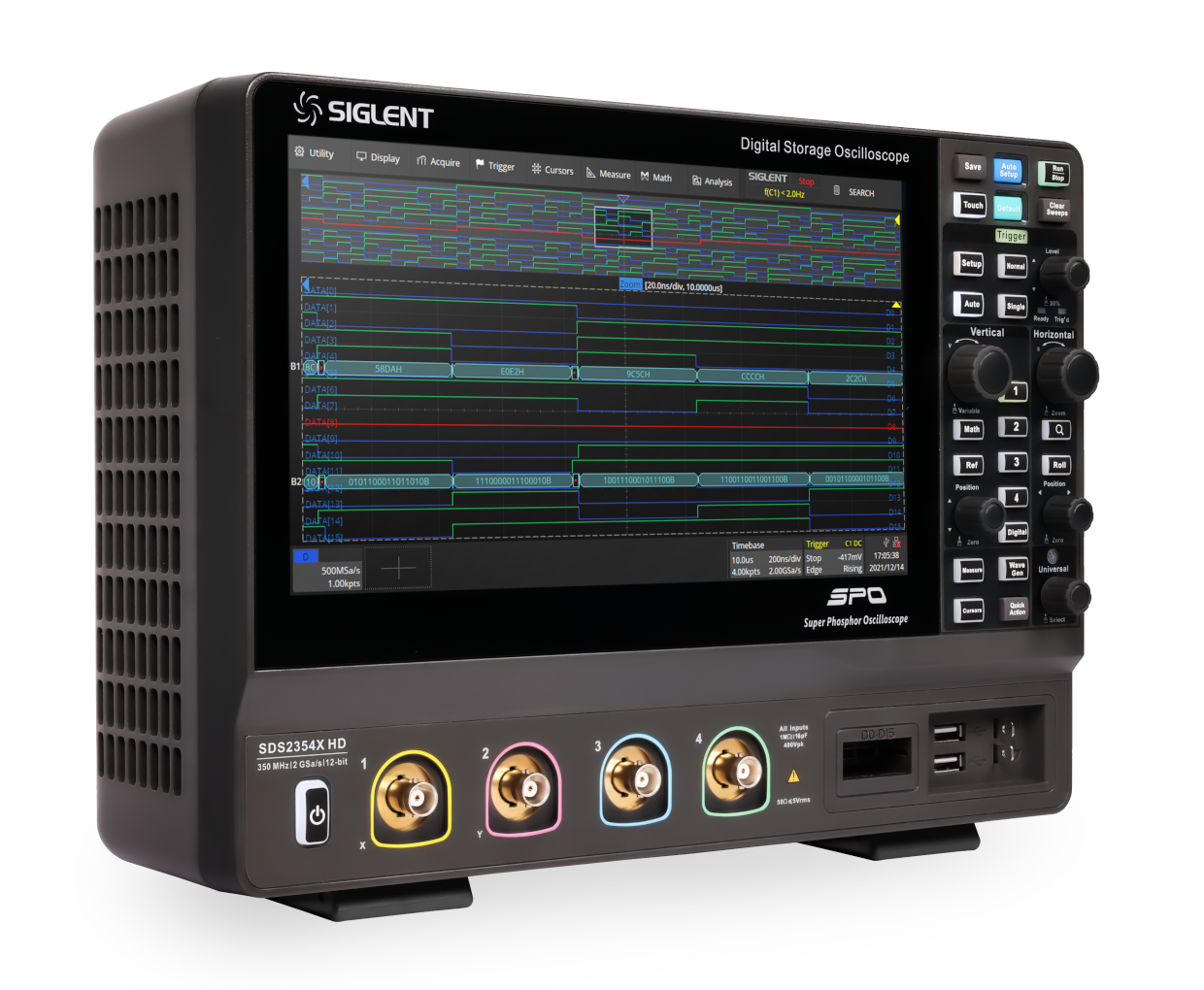

高分辨率示波器

SDS2000X HD系列

SDS2000X HD

带宽

500 MHz

实时采样率

2 GSa/s

通道数

4 + EXT

SDS2000X HD

SDS2000X HD

Created with Pixso.

产品简介

SDS2000X HD系列示波器以高性价比著称,带宽范围从500 MHz至200 MHz,适合入门级用户及教育市场。其2 GSa/s的采样率和500,000 wfm/s的波形捕获率,满足基本测试需求。结合长存储深度和多种测量功能,是电子爱好者及学生学习电子测量的理想选择。

主要特性

  • 模拟带宽:200 MHz,350 MHz,500 MHz
  • 垂直分辨率:12-bit
  • 实时采样率: 2 GSa/s
  • 存储深度:200 Mpts/ch
  • 波形捕获率:500 000 帧/秒(Sequence 模式)
  • 低本底噪声:在 500 MHz 全带宽下低至 70 μVrms

产品优势

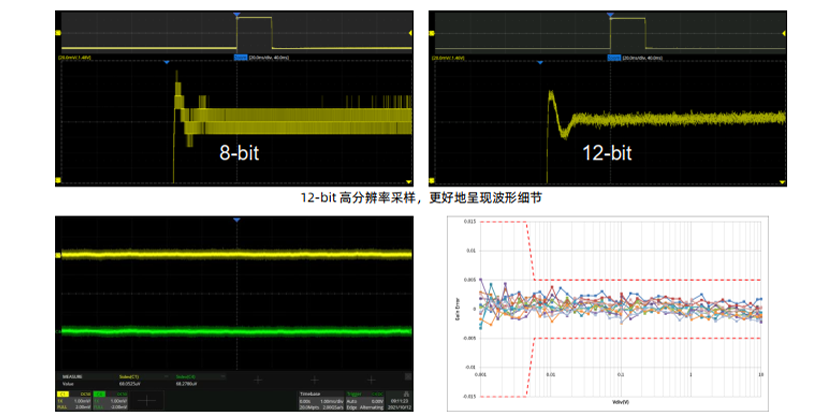

全带宽下12-bit高分辨率,体验豪华的小信号分析能力

  • 12-bit高分辨率ADC采样,更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级,12-bit示波器可达到4096级,是普通示波器的16倍,具备更小的量化误差。
  • 低至0.5%的直流增益精度。
  • 本底噪声,在500MHz全带宽下低至 70 μVrms,让12-bit ADC充分发挥性能

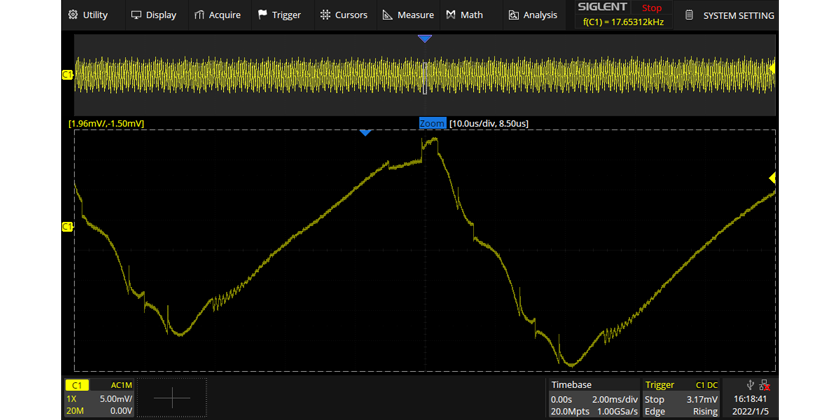

电源轨分析

SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直流增益精度,给小信号测量带来前所未有的信心。
标配2M点FFT功能,还可实现在频域分析信号,以定位噪声来源

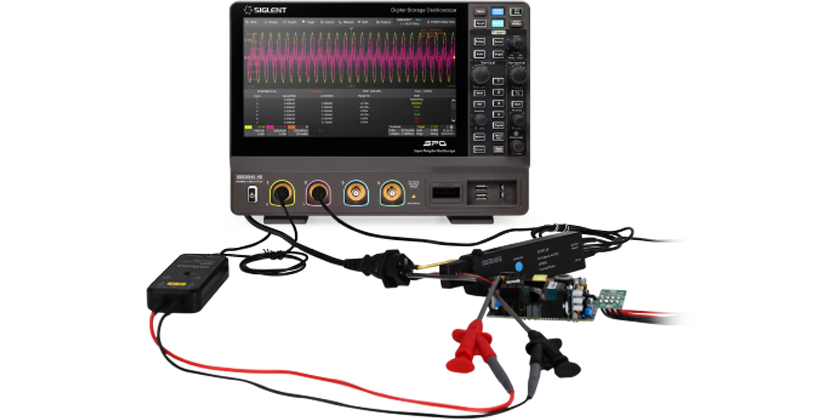

强大的电源测试功能

SDS2000X HD标配了波特图功能,并且支持后期通过软件开通电源分析选件功能,为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析,得到环路的幅频和相频曲线,从而分析环路设计的裕量。
同时,SDS2000X HD电源分析套件还提供了SOA(安全工作区测量),开关损耗,谐波分析等功能。为电源工程师带来了整套的测试方案

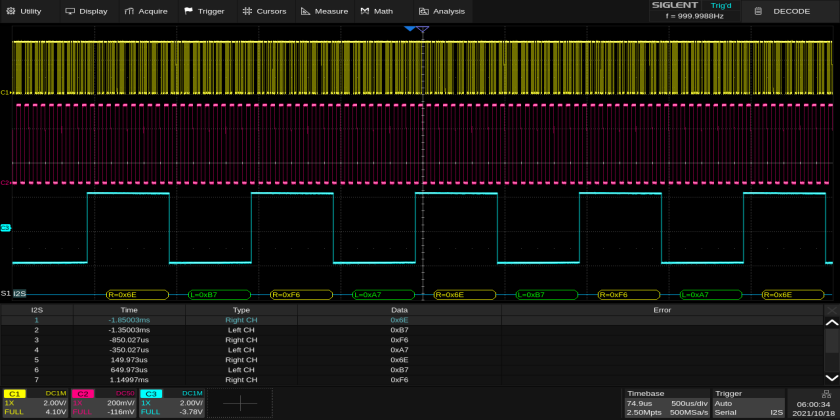

串行协议分析

SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码,并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示,能快速、直观地将总线的协议信息以表格形式显示,并能同时显示2个总线解码结果。

配置您的仪器

产品型号

加入对比 产品型号模拟带宽通道数垂直分辨率最高实时采样率最大存储深度最高波形捕获率 价格

资料下载

探头
Created with Pixso. Created with Pixso.

产品
描述
SP5050A 无源探头
SP5050A 无源探头

500 MHz带宽,10X衰减比,输入阻抗12pF || 10MΩ, 带自动识别功能

其他
Created with Pixso. Created with Pixso.

探头
Created with Pixso. Created with Pixso.

产品
描述
SPL2016逻辑探头
SPL2016逻辑探头

16路逻辑探头,输入阻抗100 kΩ || 18 pF,输入动态范围±20 V,适用于 SDS2000X、SDS2000X Plus、SDS3000X HD、SDS5000X、SDS5000X HD、SDS6000 Pro、SDS6000L和SDS7000A系列数字示波器

点击查看探头手册

HPB4010
HPB4010

DC-40 MHz,1000X衰减比,输入阻抗3pF || 100MΩ

点击查看探头手册

高压差分探头
高压差分探头

DPB5150 / DPB5150A / DPB5700 / DPB5700A / DPB1300 / DPB4080  带宽范围:50 MHz~100 MHz

更多探头资料,请点击查看《DPB4000~5000高压差分探头说明书》《DPB1300高压差分探头说明书》

CPL5100电流探头
CPL5100电流探头
DC-600 kHz,0.01V/A、0.1V/A衰减比,电流范围50mA ~ 100Apk,12V适配器供电
电流探头
电流探头

CP4020/CP4050/CP4070/CP4070A/CP6030/CP6030A/CP6150/CP6500

ODP6000B系列光隔离电压探头
ODP6000B系列光隔离电压探头

ODP6000B系列光隔离探头带宽500 MHz、1 GHz,直流精度≤±1%,测量电压范围2.5V~2500V,隔离电压±60kV,光缆长度约2米,支持自动校准。

DPB6150系列高压差分探头
DPB6150系列高压差分探头

DPB6150A带宽100 MHz,DPB6150D带宽400 MHz,直流精度±2%,低上升时间,高共模抑制比,BNC接口,适用于鼎阳SDS6000 Pro、SDS5000X HD、SDS3000X HD、SDS2000X HD、SDS1000X HD、SDS1000X EDU、SDS800X HD、SDS800X EDU等系列示波器。

点击查看探头手册

其他
Created with Pixso. Created with Pixso.

触发/解码选件
Created with Pixso. Created with Pixso.

产品
描述
SDS2000HD-Manch
SDS2000HD-Manch

Manchester协议解码(软件)

SDS2000HD-CANFD
SDS2000HD-CANFD

CAN FD 触发/解码选件

SDS2000HD-Flexray
SDS2000HD-Flexray

FlexRay 触发/解码选件

SDS2000HD-SENT
SDS2000HD-SENT

SENT协议触发及解码套件(软件)
