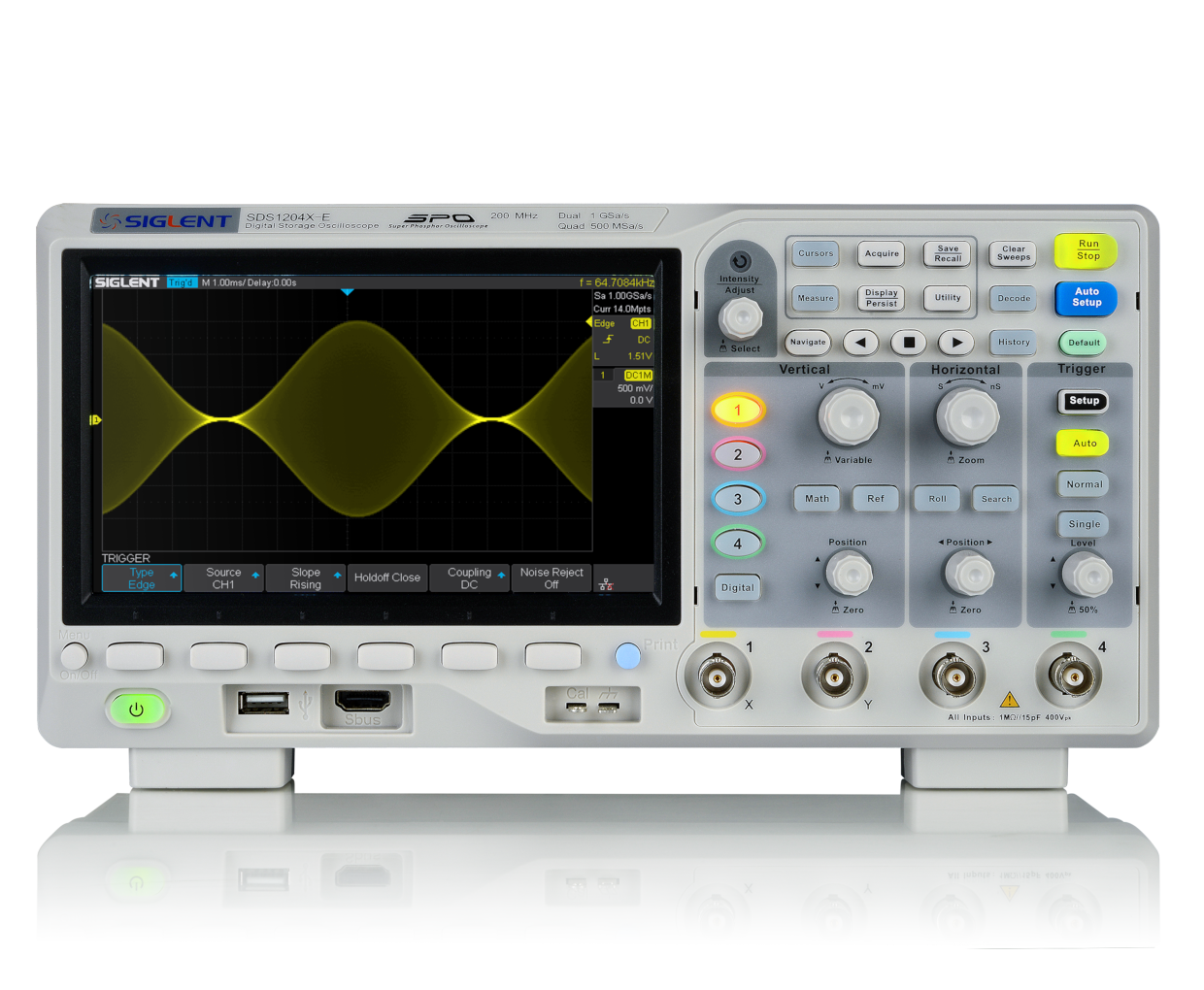

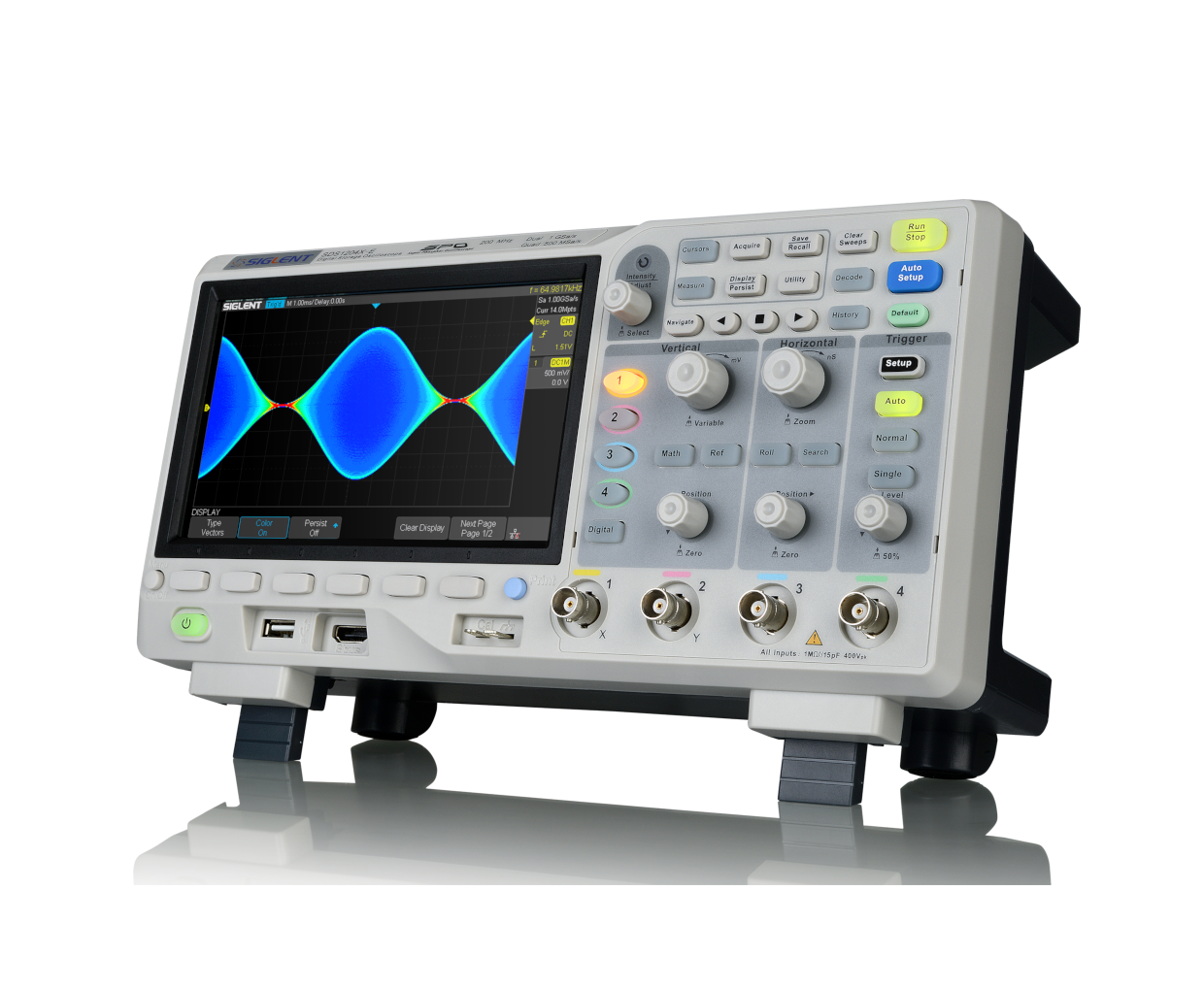

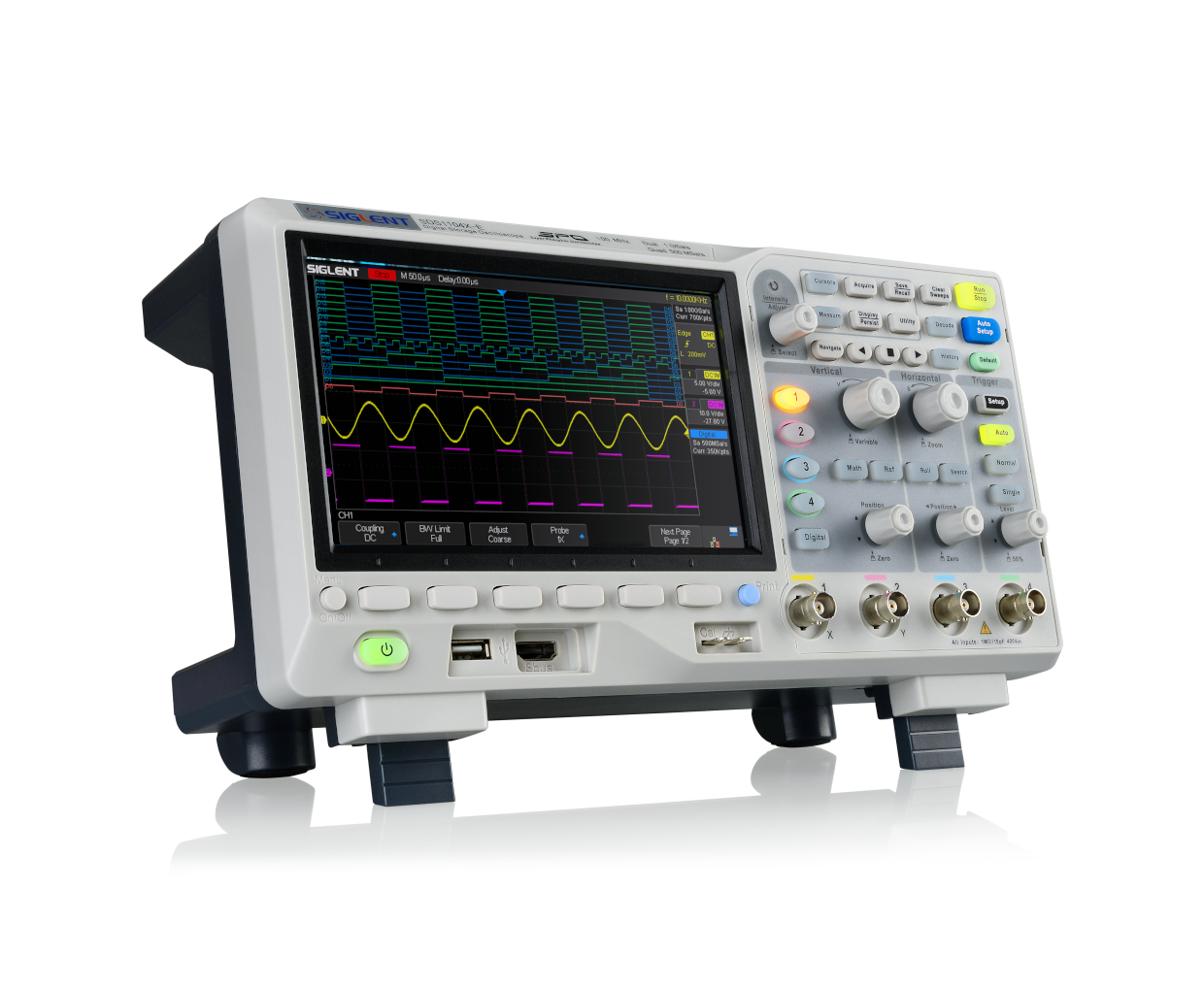

SDS1000X-E系列超级荧光示波器
主要特性
- 2/4通道，1 GSa/s采样率
- 70 M/100 M/200 MHz带宽
- 1 M点 FFT 分析
- 14 M全采样点测量运算
- 标配IIC/SPI/UART/CAN/LIN串行触发和解码
- 选配MSO，16路数字通道
×
深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节
深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节

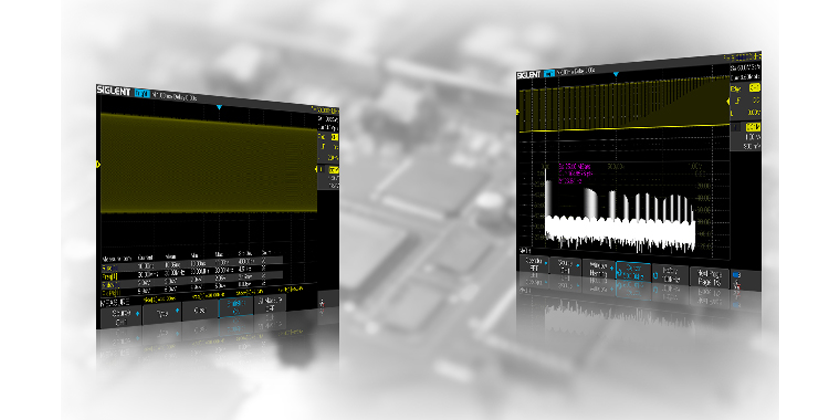

数据分析处理的一次变革
14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
数据分析处理的一次变革
14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
电源环路响应分析 / 波特图
（仅4通道系列支持）
（仅4通道系列支持）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观
电源环路响应分析 / 波特图
（仅4通道系列支持）
（仅4通道系列支持）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观

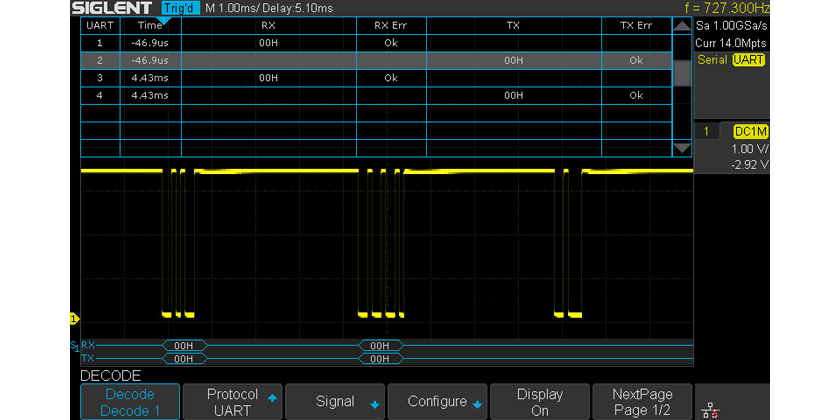

标配串行解码
市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
标配串行解码
市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

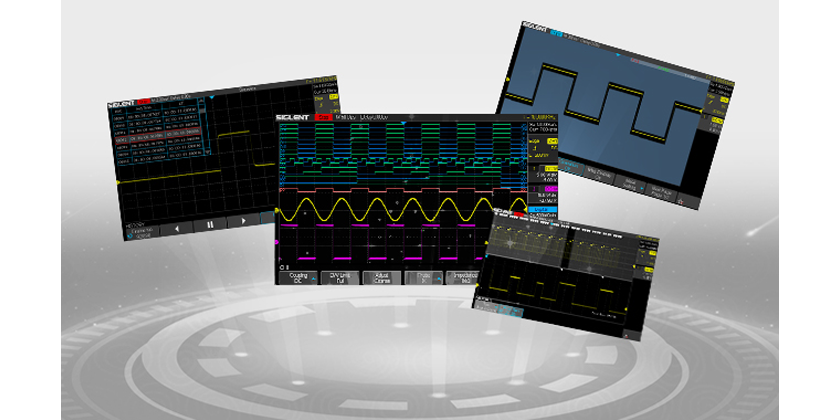

强大的调试分析能力
事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号
强大的调试分析能力
事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号
通过Web网页进行远程控制
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
通过Web网页进行远程控制
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
规格参数
| 带宽 | 70 MHz 、100 MHz 、200 MHz |
| 实时采样率 | 2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用两片 1 GSa/s ADC 芯片 , 通道全部开启时，每通道采样率 500 MSa/s，通道交织模式采样率 1 GSa/s |
| 通道数 | 4（4 通道系列） 2+EXT（2 通道系列） |
| 存储深度 | 通道交织模式 14 Mpts/CH，非交织模式 7 Mpts/CH |
| 最高波形捕获率 | 400,000 wfm/s（Sequence模式） |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN） |
| USB任意波形发生器（4通道系列选配） | 单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts |
| 解码类型（标配） | IIC, SPI, UART/RS232, CAN, LIN |
| 16通道逻辑分析仪（4通道系列选配） | 最高采样率 1 GSa/s，存储深度 14 Mpts/CH |
| 波特图（4通道系列支持） | 最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点 |

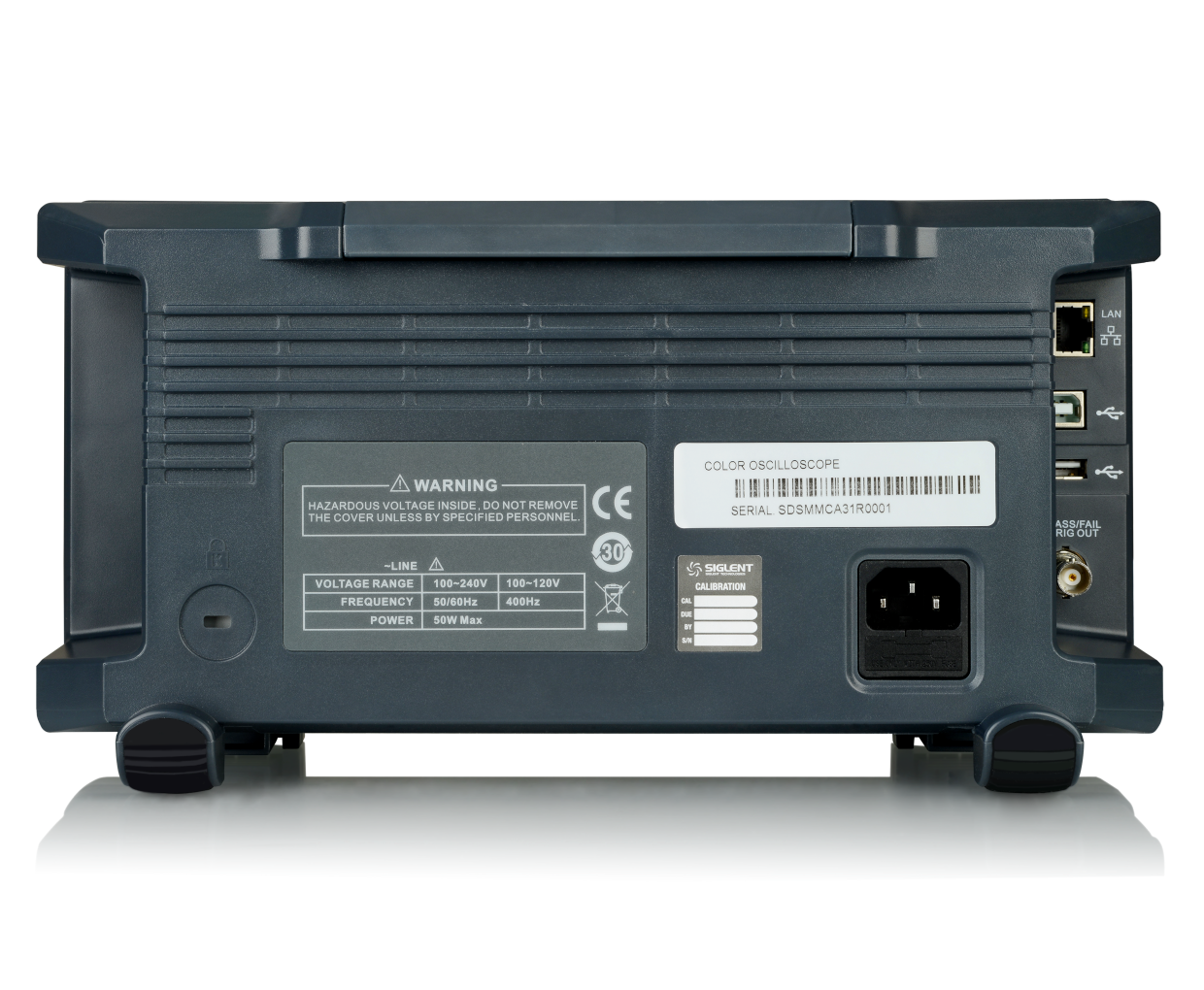

| 接口 | USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out |
| 标配探头 | 4 套 /2 套无源探头 PB470 4 套 /2 套无源探头 PP510 4 套 /2 套无源探头 PP215 |
| 屏幕 | 7 英寸 TFT-LCD 显示屏，分辨率 800*480 |
| 重量 | 2 通道系列：净重 2.5 kg；毛重 3.5 kg 4 通道系列：净重 2.6 kg；毛重 3.8 kg |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 ：
参考价(含税)
SDS1204X-E
200 MHz
4
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 5,680
SDS1202X-E
200 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 4,380
SDS1104X-E
100 MHz
4
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 5,280
SDS1102X-E
100 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 3,780
SDS1074X-E
70 MHz
4
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 4,880
SDS1072X-E
70 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥ 3,480
