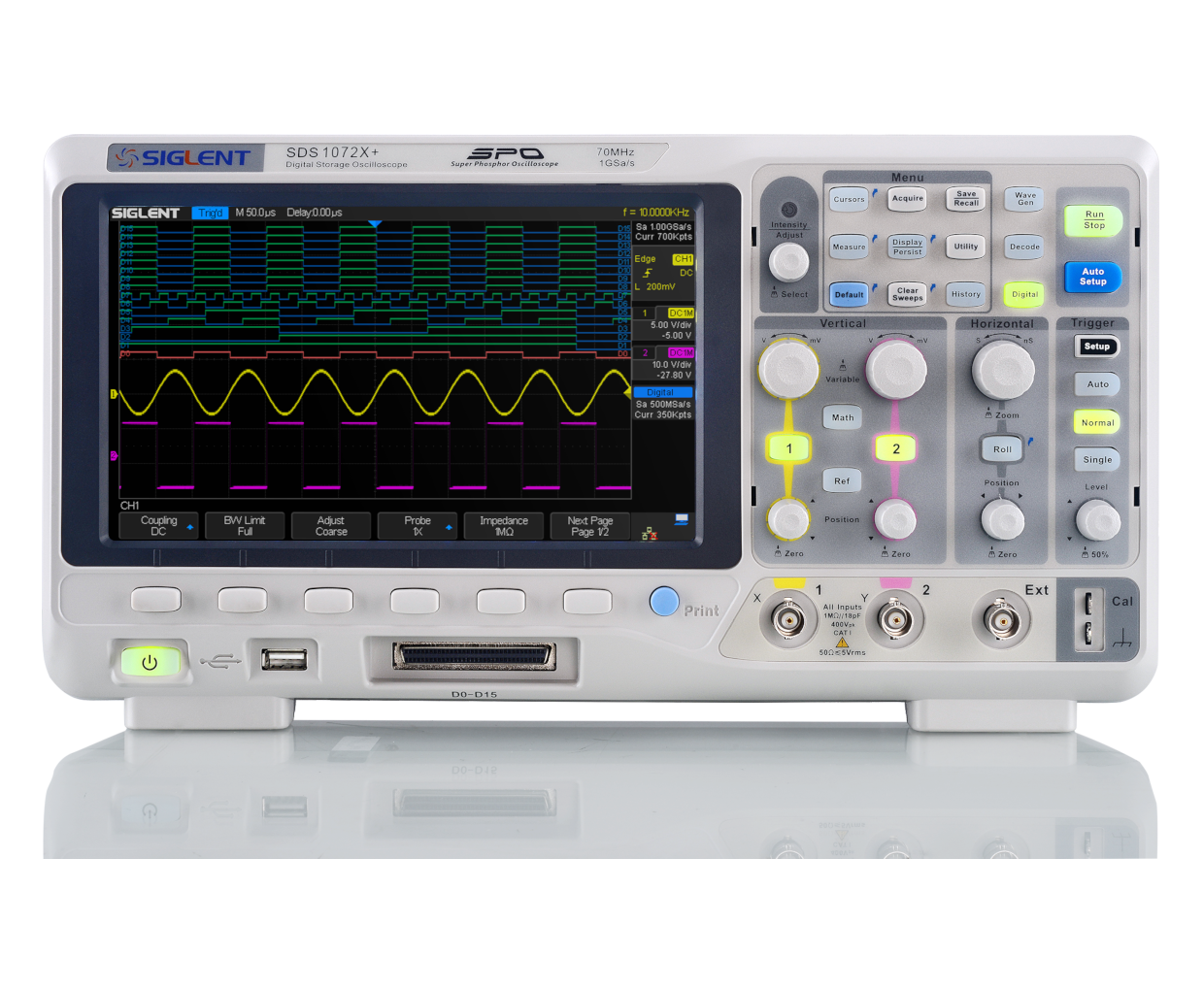

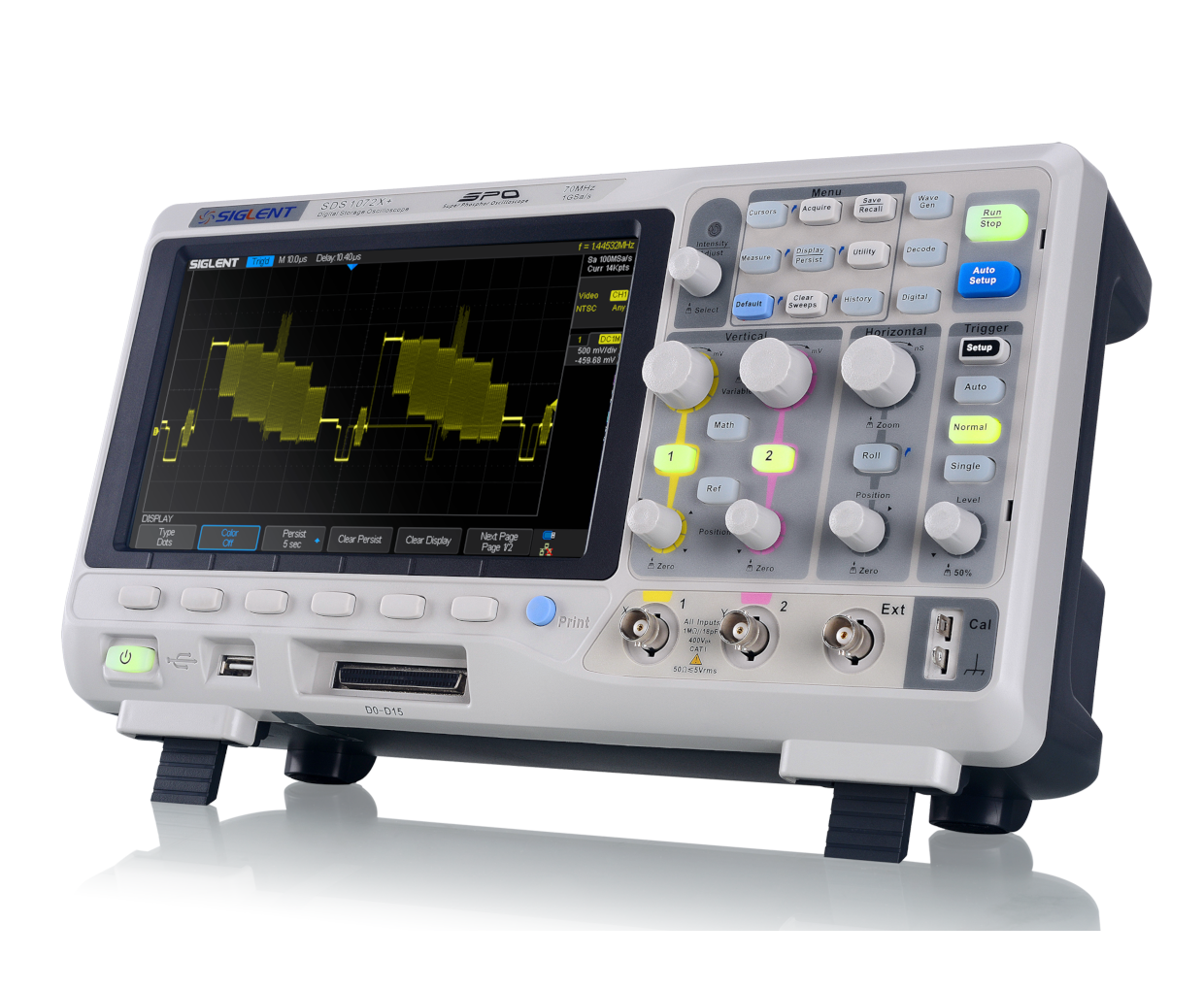

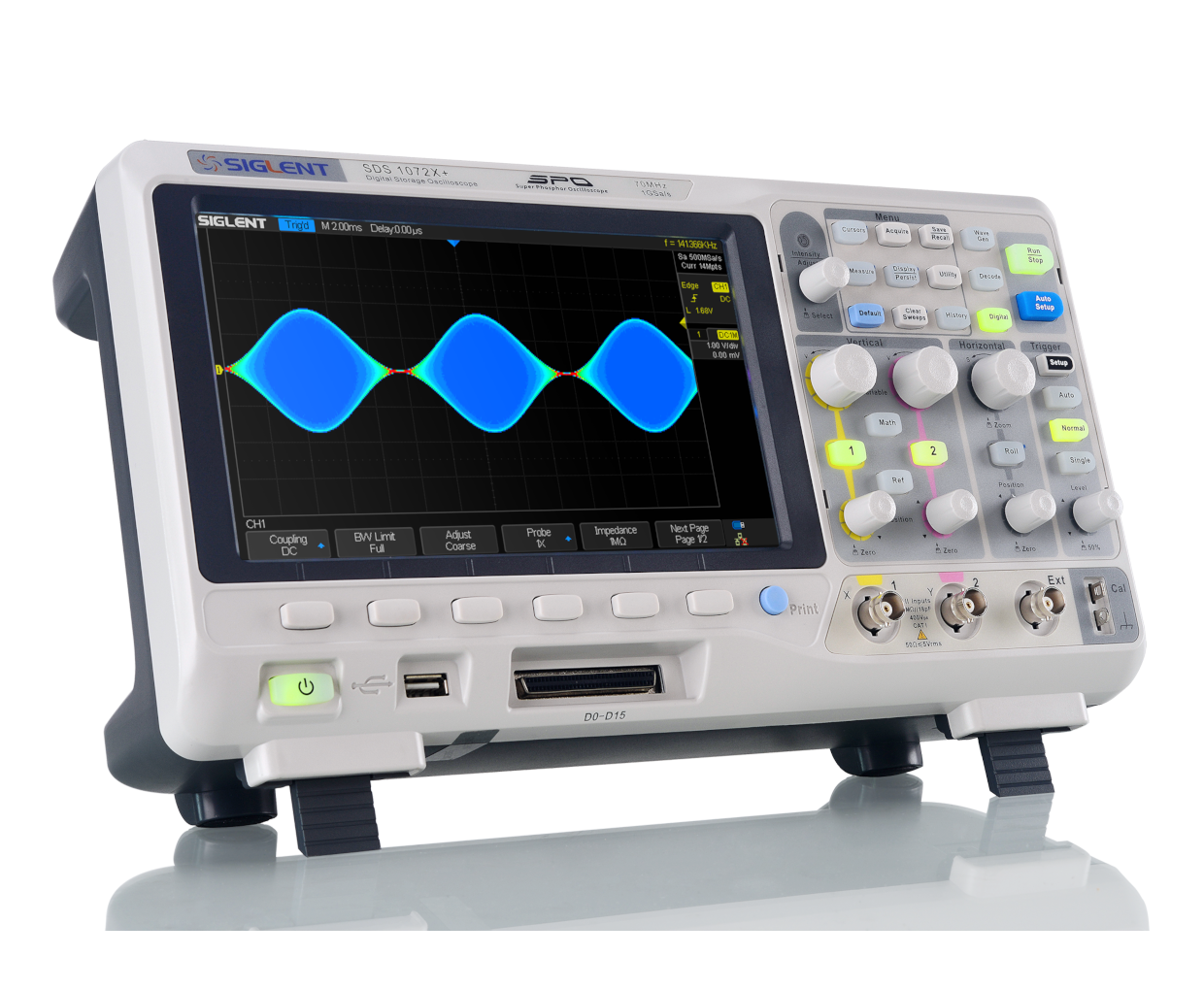

SDS1000X/SDS1000X+系列超级荧光示波器
主要特性
- 带宽 50 MHz、70 MHz、100 MHz、200 MHz
- 实时采样率高达 1 GSa/s
- 存储深度高达 14 Mpts
- 波形捕获率高达400,000 wfm/s（sequence模式）
- 集成逻辑分析仪和信号源功能
×

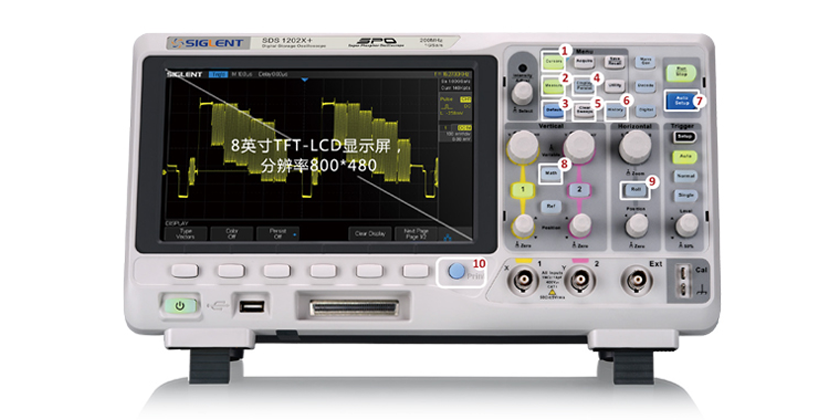

8英寸彩色宽屏和10种一键操作
SDS1000X/SDS1000X+ 系列配备8英寸TFT-LCD显示屏，分辨率800*480，把用户最常用的功能做成了便捷化一键式操作，共计10种。
分别为光标（Cursors）,测量（ Measure）, 默认设置（Default）, 辉度显示（Persist）, 清除波形（Clear Sweeps）, 历史模式（History）, 自动设置（Auto Setup）, 数学运算（Math）, 滚动模式（Roll） 和 一键打印（Print）。
分别为光标（Cursors）,测量（ Measure）, 默认设置（Default）, 辉度显示（Persist）, 清除波形（Clear Sweeps）, 历史模式（History）, 自动设置（Auto Setup）, 数学运算（Math）, 滚动模式（Roll） 和 一键打印（Print）。
8英寸彩色宽屏和10种一键操作
SDS1000X/SDS1000X+ 系列配备8英寸TFT-LCD显示屏，分辨率800*480，把用户最常用的功能做成了便捷化一键式操作，共计10种。
分别为光标（Cursors）,测量（ Measure）, 默认设置（Default）, 辉度显示（Persist）, 清除波形（Clear Sweeps）, 历史模式（History）, 自动设置（Auto Setup）, 数学运算（Math）, 滚动模式（Roll） 和 一键打印（Print）。
分别为光标（Cursors）,测量（ Measure）, 默认设置（Default）, 辉度显示（Persist）, 清除波形（Clear Sweeps）, 历史模式（History）, 自动设置（Auto Setup）, 数学运算（Math）, 滚动模式（Roll） 和 一键打印（Print）。

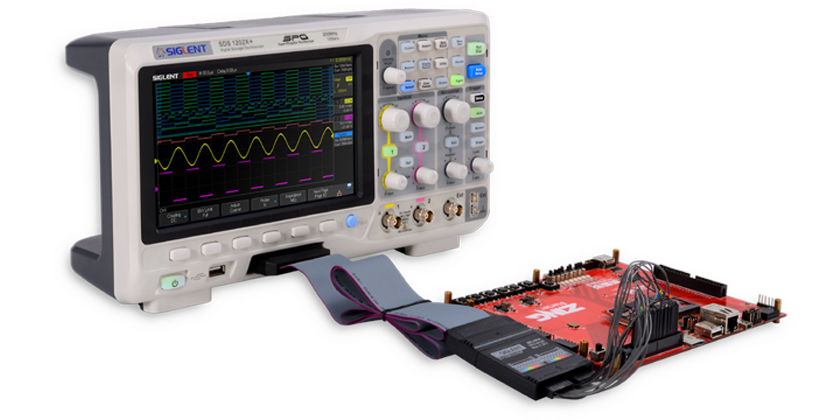

集成数字逻辑分析仪和信号发生器功能
SDS1000X+ 系列示波器集成了16通道数字逻辑分析仪功能用户可以在同一台仪器对多达18个通道信号进行采集、触发和时序分析，为混合信号测试提供了完整的解决方案。
此外，SDS1000X+ 标配了25 MHz 函数/任意波形发生器，集成了10种常用波形，用户也可以通过EasyWave上位机软件编辑任意波形。
此外，SDS1000X+ 标配了25 MHz 函数/任意波形发生器，集成了10种常用波形，用户也可以通过EasyWave上位机软件编辑任意波形。
集成数字逻辑分析仪和信号发生器功能
SDS1000X+ 系列示波器集成了16通道数字逻辑分析仪功能用户可以在同一台仪器对多达18个通道信号进行采集、触发和时序分析，为混合信号测试提供了完整的解决方案。
此外，SDS1000X+ 标配了25 MHz 函数/任意波形发生器，集成了10种常用波形，用户也可以通过EasyWave上位机软件编辑任意波形。
此外，SDS1000X+ 标配了25 MHz 函数/任意波形发生器，集成了10种常用波形，用户也可以通过EasyWave上位机软件编辑任意波形。

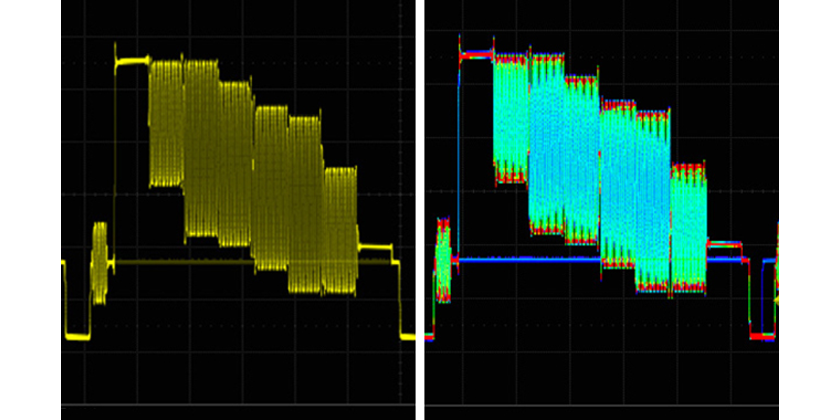

256级辉度等级及色温显示
辉度显示 SPO 显示技术是高刷新率和多帧叠加的结果，当单位时间内，某一像素点出现的波形概率越高，该像素点就越亮，反之越暗。
色温显示 以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高。
色温显示 以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高。
256级辉度等级及色温显示
辉度显示 SPO 显示技术是高刷新率和多帧叠加的结果，当单位时间内，某一像素点出现的波形概率越高，该像素点就越亮，反之越暗。
色温显示 以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高。
色温显示 以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高。

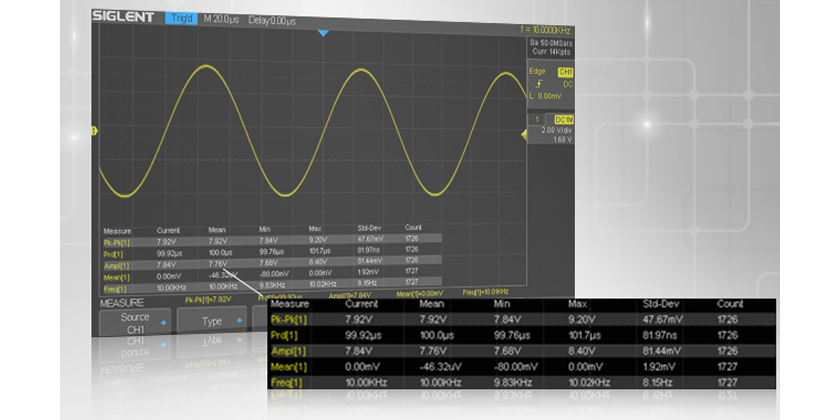

全面的测量统计功能
SDS1000X/SDS1000X+ 支持37种参数自动测量和统计。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差，最大可同时测量统计五种不同的参数。支持Gating测量、Math测量、History测量和Ref测量。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差，最大可同时测量统计五种不同的参数。支持Gating测量、Math测量、History测量和Ref测量。
全面的测量统计功能
SDS1000X/SDS1000X+ 支持37种参数自动测量和统计。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差，最大可同时测量统计五种不同的参数。支持Gating测量、Math测量、History测量和Ref测量。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差，最大可同时测量统计五种不同的参数。支持Gating测量、Math测量、History测量和Ref测量。
规格参数
| 带宽 | 50 MHz 、70 MHz 、100 MHz、200 MHz |
| 实时采样率 | 1 GSa/s |
| 通道数 | 2 + EXT |
| 存储深度 | 双通道模式 7 Mpts/CH，单通道模式 14 Mpts/CH |
| 最高波形捕获率 | 400,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可达11 bit） |
| 时基范围 | 2.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 垂直灵敏度 | 500 μV/div ~ 10 V/div |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video） |
| 串行触发（标配） | IIC, SPI, UART/RS232, CAN, LIN |
| 解码类型（选配） | IIC, SPI, UART/RS232, CAN, LIN |
| 标配探头 | 2套无源探头PB470，2套无源探头PP510，2套无源探头PP215 |
| 逻辑探头 | SDS1000X+型号可选配逻辑探头SPL1016 |
| 16路数字通道（选配） | 最高采样率 500 MSa/s，存储深度 14 Mpts/CH，SDS1000X无，SDS1000X+选配 |
| 数学运算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自动测量 | 37 种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量和 Ref 测量 |
| 外部存储 | 位图存储（.BMP）、CSV、二进制波形数据（.BIN）、设置存储（.SET）、Matlab 数据文件（.DAT） |
| 接口 | USB Host、USB Device（USBTMC）、LAN（VXI-11）、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大输入电压 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) 50 Ω ≤ 5 Vrms |
| DDS信号发生器 | 单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16Kpts。SDS1000X 无，SDS1000X+ 标配 |
| 尺寸 | 52mm * 128mm * 224mm（长、宽、高） |
| 重量 | 净重 3.26 Kg；毛重 4.25 Kg |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 ：
参考价(含税)
SDS1202X+
200 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥8,380
SDS1202X
200 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥7,280
SDS1102X+
100 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥6,280
SDS1102X
100 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥5,180
SDS1072X+
70 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥5,480
SDS1072X
70 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥4,480
SDS1052X
50 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
电商专卖产品
