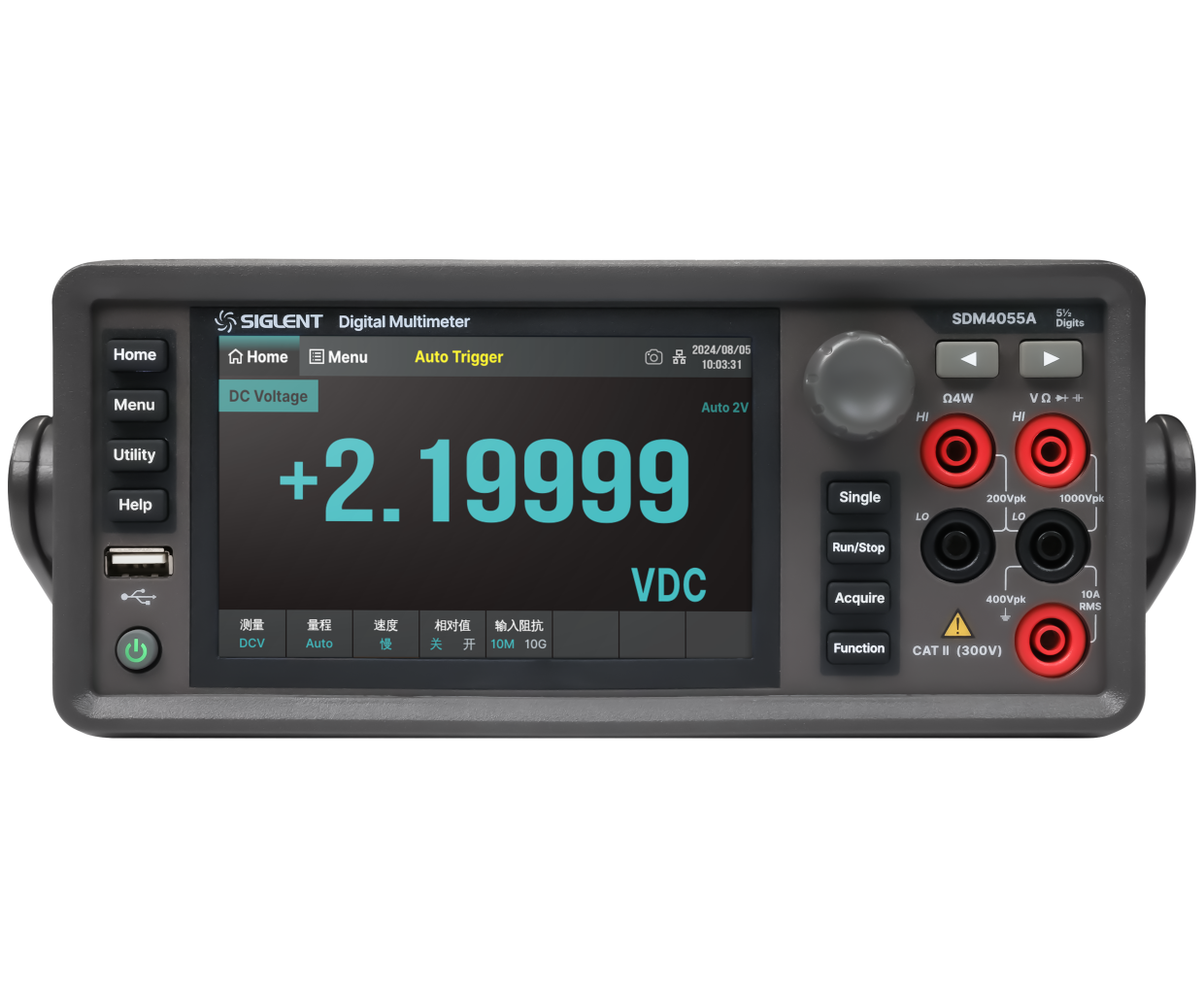

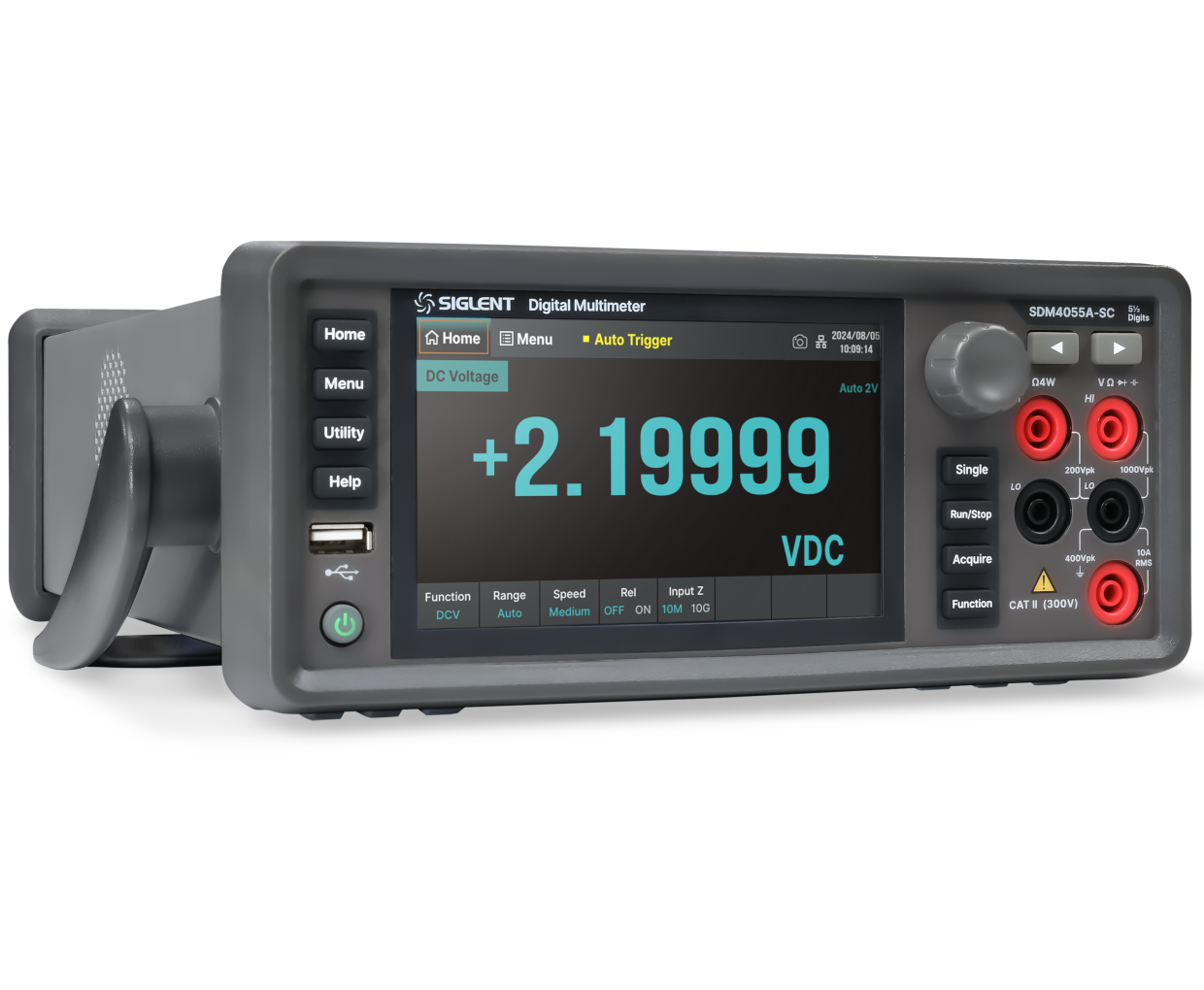

SDM4055A系列高速五位半万用表
主要特性
- 5½ 位读数分辨率(220,000 count)
- 最大读数速率4.8k rdgs/s,最小5 rdgs/s
- 真有效值交流电压和交流电流测量
- 记录仪功能,最长可记录 100 小时
- 5英寸触摸屏,分辨率800*480
×
真正的五位半万用表
SDM4055A系列数字万用表拥有5½ 位读数分辨率(220,000 count),满量程可显示 ±000000 ~ 219,999。使小电流的变化到大电压的波动,尽在掌控之中
真正的五位半万用表
SDM4055A系列数字万用表拥有5½ 位读数分辨率(220,000 count),满量程可显示 ±000000 ~ 219,999。使小电流的变化到大电压的波动,尽在掌控之中
高速测量

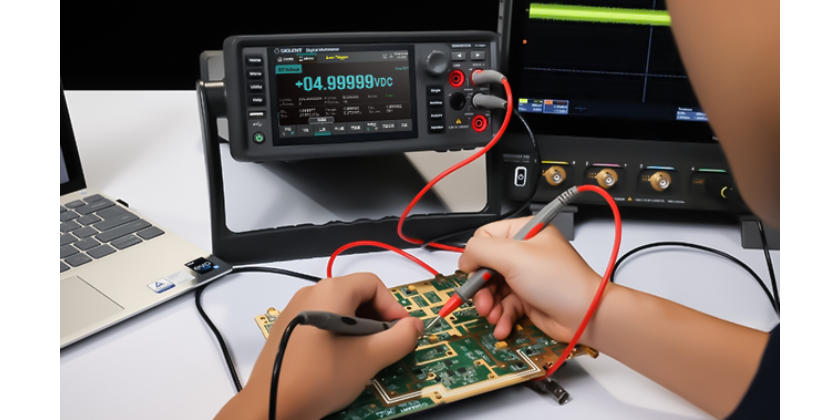

SDM4055A系列可实现最大4,800个读数/秒,在高速数据采集和微小变化监测方面具有极佳的优势,适用于各种需要精确测量的应用场景。
高速测量
SDM4055A系列可实现最大4,800个读数/秒,在高速数据采集和微小变化监测方面具有极佳的优势,适用于各种需要精确测量的应用场景。

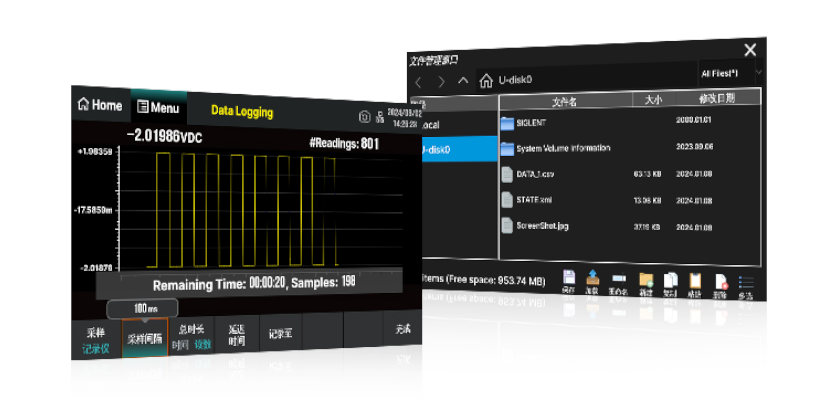

记录仪功能

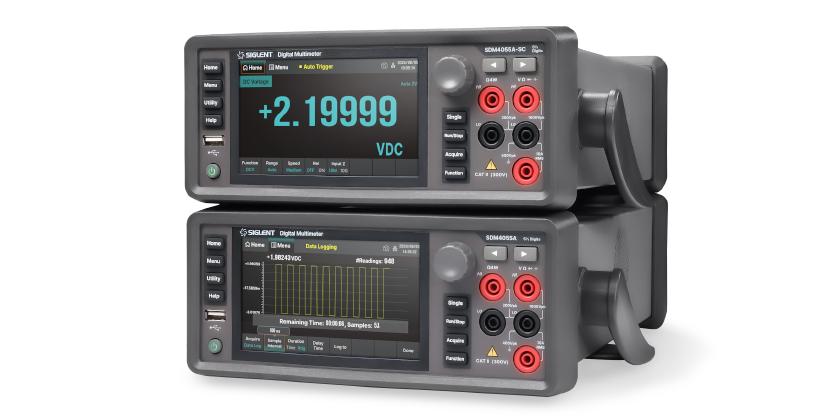

SDM4055A支持数据记录间隔 0.1s ~ 3600 s,最大可记录到内存 2 M 点,最大可记录到文件 360 M 点,最长可记录 100 小时。此外,其具有出色的存储与调用能力,可在内部存储区和外部USB存储设备上轻松管理仪器参数文件。512 MB RAM存储器、256 MB Nand-Flash,支持读数点,图片,csv/xml等多种类型文件存储,用户可创建文件夹、保存屏幕截图、复制、重命名和删除文件等操作,高效进行数据管理。
记录仪功能
SDM4055A支持数据记录间隔 0.1s ~ 3600 s,最大可记录到内存 2 M 点,最大可记录到文件 360 M 点,最长可记录 100 小时。此外,其具有出色的存储与调用能力,可在内部存储区和外部USB存储设备上轻松管理仪器参数文件。512 MB RAM存储器、256 MB Nand-Flash,支持读数点,图片,csv/xml等多种类型文件存储,用户可创建文件夹、保存屏幕截图、复制、重命名和删除文件等操作,高效进行数据管理。
丰富的数学运算

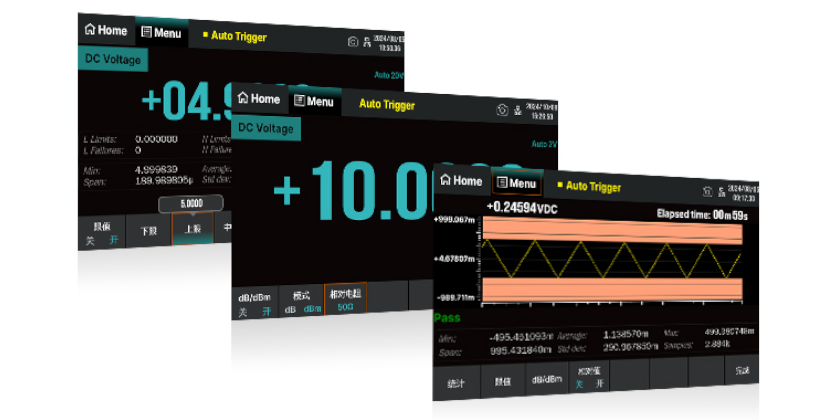

SDM4055A系列支持最大值、最小值、平均值、标准差,dB/ dBm,限值等运算。不仅能快速统计各种测量数据,还能根据预设的上下限值执行通过/失败测试。此外,其支持功率单位显示,能以dB为单位展示测量值与参考值的相对关系;通过相对运算功能,还可精确地找出实际测量值与预期值间的差异。
丰富的数学运算
SDM4055A系列支持最大值、最小值、平均值、标准差,dB/ dBm,限值等运算。不仅能快速统计各种测量数据,还能根据预设的上下限值执行通过/失败测试。此外,其支持功率单位显示,能以dB为单位展示测量值与参考值的相对关系;通过相对运算功能,还可精确地找出实际测量值与预期值间的差异。

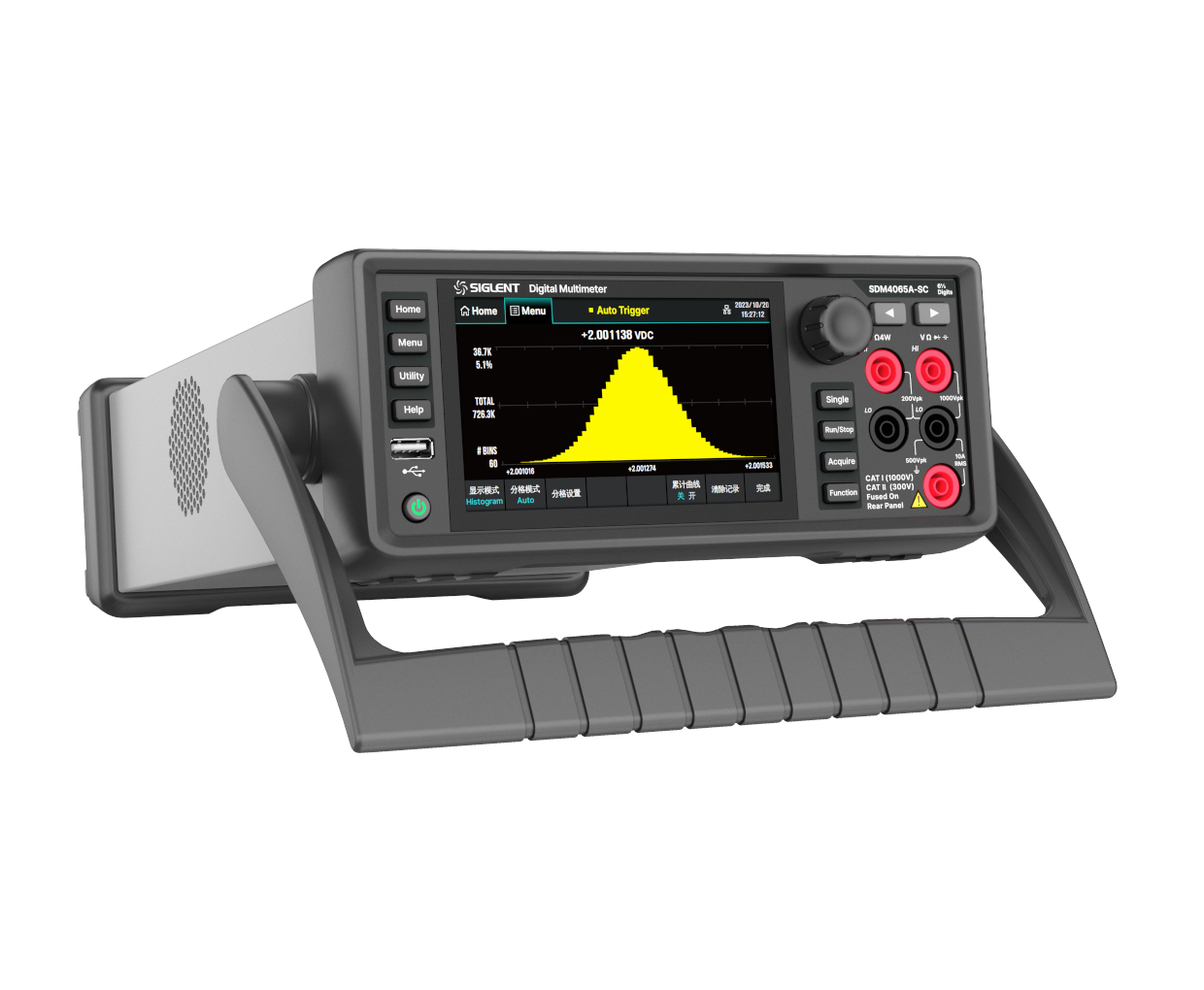

四种显示形式

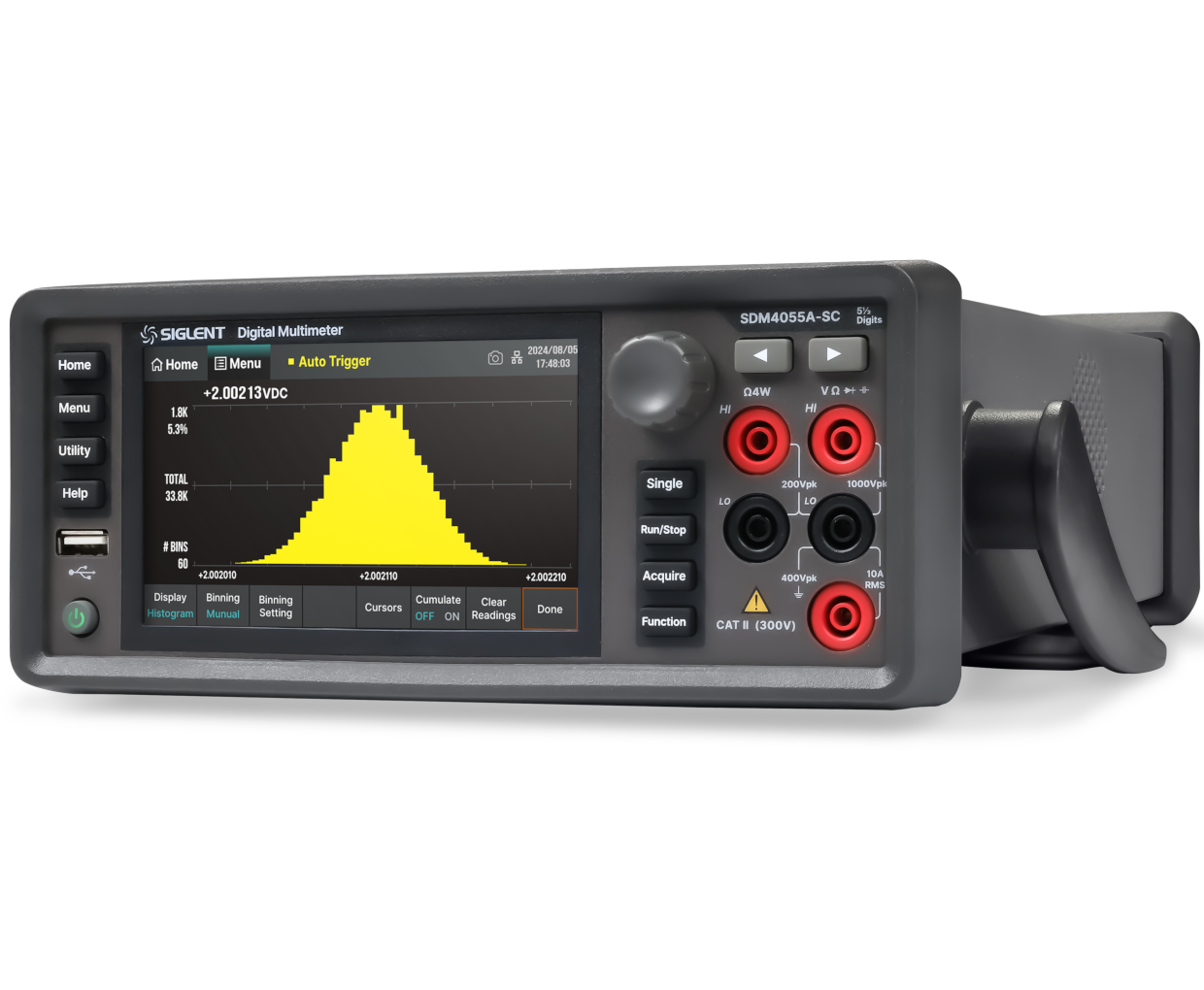

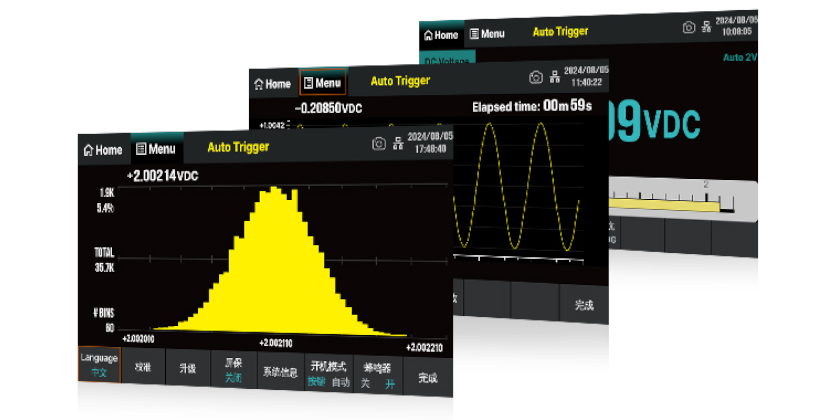

SDM4055A支持四种显示模式,数字显示模式可对测量结果一目了然;直方图可快速识别数据分布特性;趋势图可清晰观察数据的变化规律,预测数据走向;条形图可快速分析出不同条件下的变化和规律。高效满足用户的视觉需求和数据分析习惯,深入洞察数据。
四种显示形式
SDM4055A支持四种显示模式,数字显示模式可对测量结果一目了然;直方图可快速识别数据分布特性;趋势图可清晰观察数据的变化规律,预测数据走向;条形图可快速分析出不同条件下的变化和规律。高效满足用户的视觉需求和数据分析习惯,深入洞察数据。

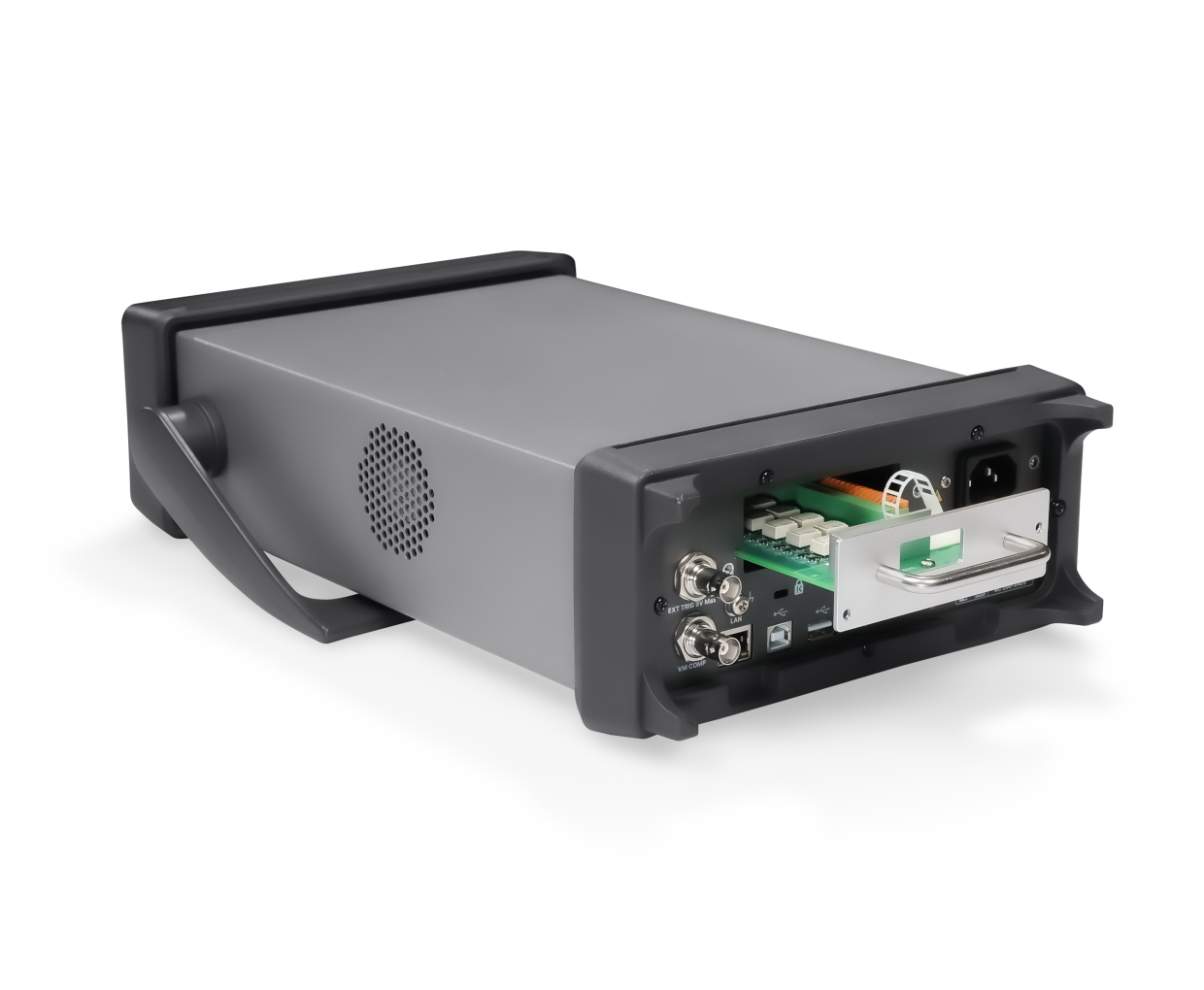

多功能扫描卡

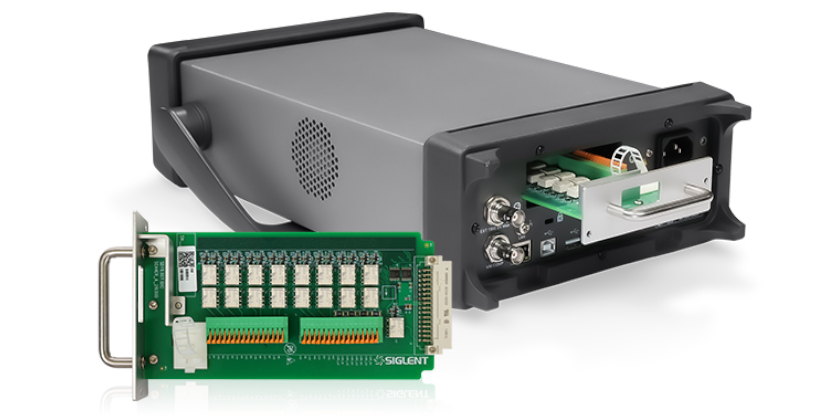

SDM4055A-SC搭载的多功能扫描卡(SC1016)可以扩展万用表测试通道,快速准确地测量各种电路参数。SC1016具有16个通道测量接口(12个多功能通道+ 4个电流通道),可以在多个测试点或器件上同时测量多个电路参数,并可通过上位机实现对设备和扫描卡控制。
多功能扫描卡
SDM4055A-SC搭载的多功能扫描卡(SC1016)可以扩展万用表测试通道,快速准确地测量各种电路参数。SC1016具有16个通道测量接口(12个多功能通道+ 4个电流通道),可以在多个测试点或器件上同时测量多个电路参数,并可通过上位机实现对设备和扫描卡控制。

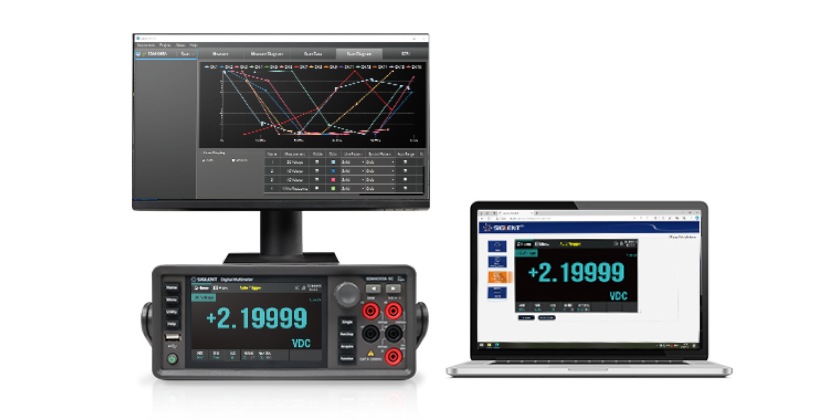

远程控制及编程
SDM4055A配备USB Host,USB Device,LAN标准通信接口,选配USB-GPIB模块。支持标准SCPI远程控制命令、兼容最新主流万用表命令集。可使用Web Server直接通过网页远程控制万用表,或使用上位机软件实现远程编程和通信需求。
远程控制及编程
SDM4055A配备USB Host,USB Device,LAN标准通信接口,选配USB-GPIB模块。支持标准SCPI远程控制命令、兼容最新主流万用表命令集。可使用Web Server直接通过网页远程控制万用表,或使用上位机软件实现远程编程和通信需求。
规格参数
分辨率精度 | 5½(220,000 count) |
DCV基本精度 | 150PPM |
最大采样速率 | 4800 个读数/秒 |
数学运算功能 | 最大值、最小值、平均值、标准差、dB/dBm、限值 |
存储器 | 最大200万个读数 |
接口 | USB Device,USB Host,LAN,GPIB(选配) |
扫描卡SC1016 | SDM4055A:无 SDM4055A-SC:有 |
电容测量 | 2 nF - 100 mF |
直流电压测量范围 | 200 mV - 1000 V |
直流电流测量范围 | 200 uA - 10 A |
交流电压测量范围 | 200 mV - 750 V |
交流电流测量范围 | 200 mA - 10 A |
2线和4线电阻测量 | 200 Ω - 100 MΩ |
导通、二极管测量 | 有,4 V |
温度测量 | RTD、热电偶 |
频率、周期测量 | 20 Hz~1 MHz |
型号
读数分辨率
DCV基本精度
最大采样速率
NPLC
存储
含税价
SDM4055A
5½ (220,000 count)
150PPM
4,800 rdgs/s
-
256 MB Nand Flash
¥ 6,680
SDM4055A-SC
5½ (220,000 count)
150PPM
4,800 rdgs/s
-
256 MB Nand Flash
¥ 8,280
