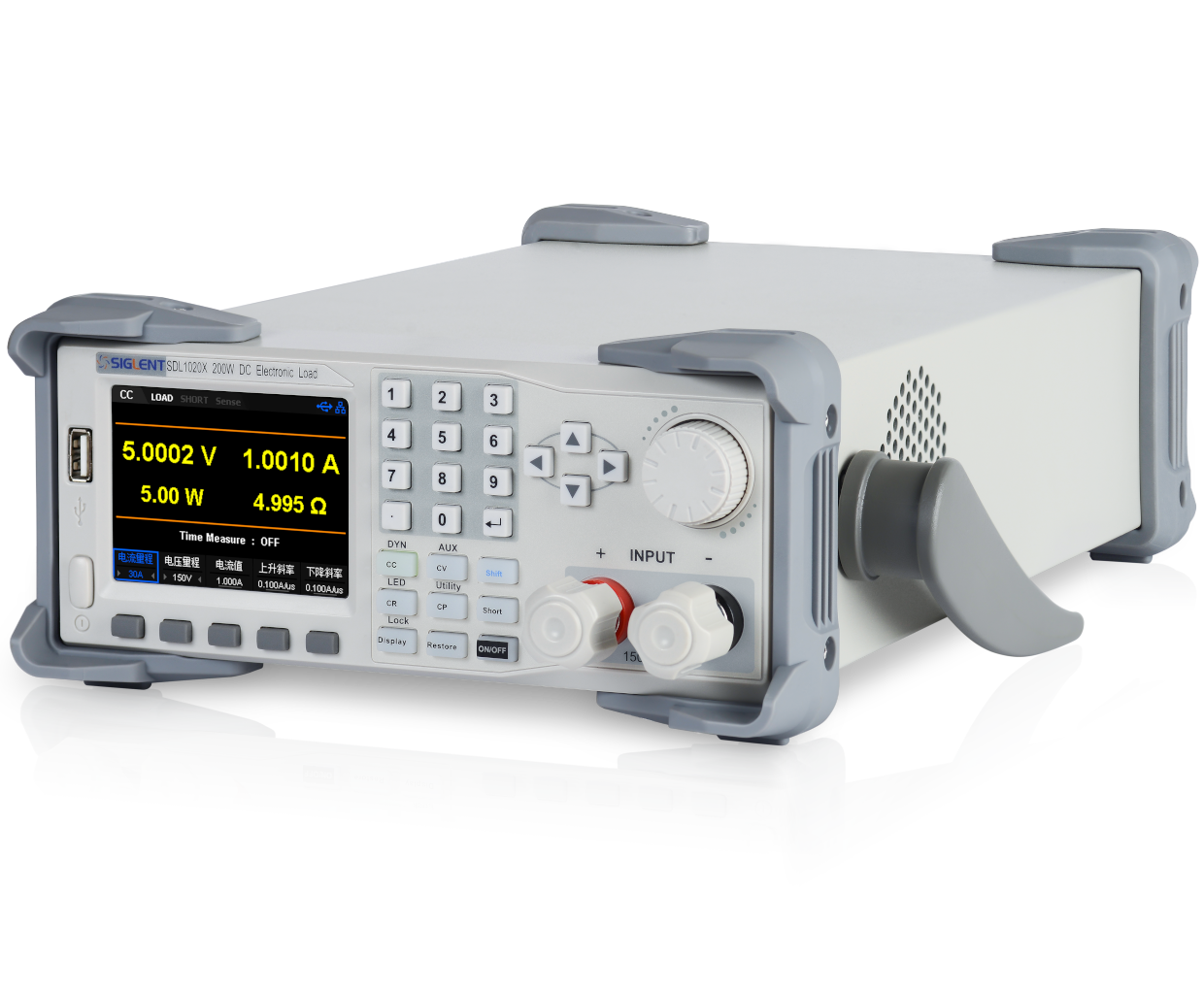

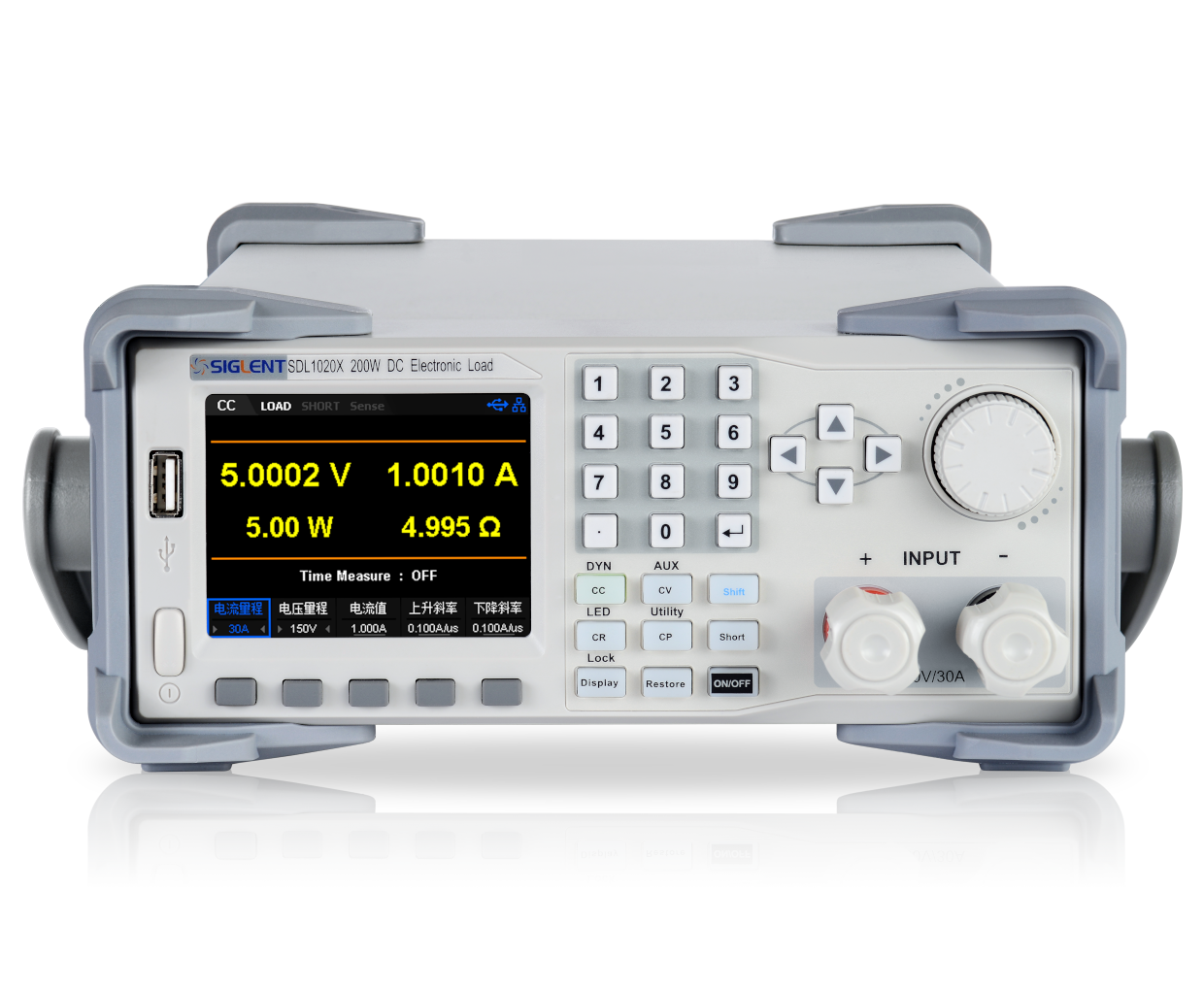

SDL1000X 系列高性能可编程电子负载
主要特性
- DC 150 V/30 A，最大总功率300 W/200 W
- 可调电流上升/下降速率0.001 A/μs~2.5 A/μs
- 四种静态/动态模式：CC/CV/CP/CR
- CC动态模式：连续模式、脉冲模式、翻转模式
- 回读分辨率0.1 mV, 0.1 mA
×

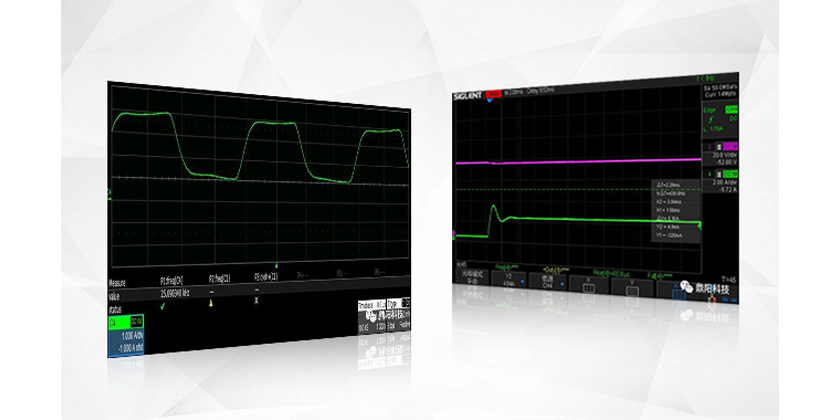

优良的动态特性，可仿真电流高速变化
动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入保护状态。
优良的动态特性，可仿真电流高速变化
动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入保护状态。

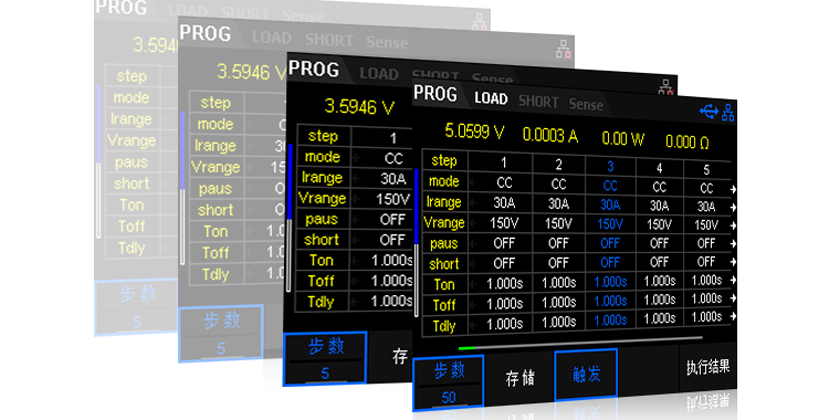

支持50步自动编程测试
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。
支持50步自动编程测试
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

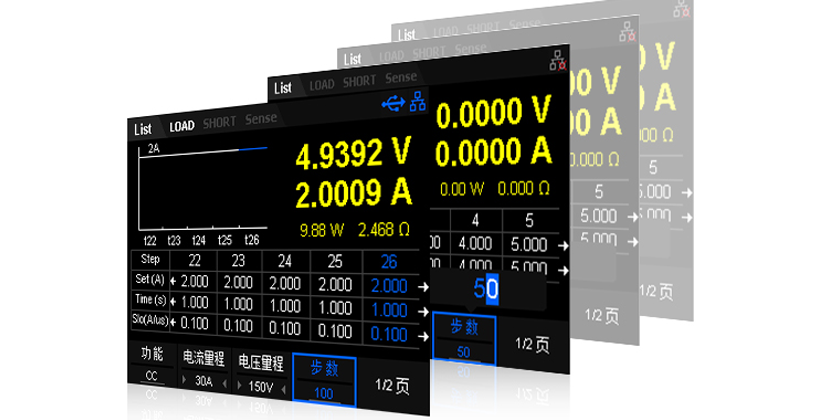

支持100步列表测试
List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。
支持100步列表测试
List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。
CR-LED测试功能
SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。
CR-LED测试功能
SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。
电池测试功能
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。
电池测试功能
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。
规格参数
| 输出 | SDL1020X/X-E单通道：DC 150 V / 30 A，最大总功率200 W SDL1030X/X-E单通道：DC 150 V / 30 A，最大总功率300 W |
| 四种模式 | CC/CV/CR/CP |
| CC动态模式 | 连续模式，脉冲模式，翻转模式 |
| 最高频率 | CC动态模式：25 kHz CP动态模式：12.5 kHz CV动态模式：0.5 Hz |
| 上升/下降速率 | 0.001 A/μs~2.5 A/μs |
| 回读分辨率 | SDL1000X：0.1 mV，0.1 mA SDL1000X-E：1 mV，1 mA |
| 保护功能 | 过电压、过电流、过功率、过热、反极性保护 |
| 其他功能 | List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能 |
| 显示 | 3.5英寸TFT液晶显示屏，可同时显示多个参数和状态 |

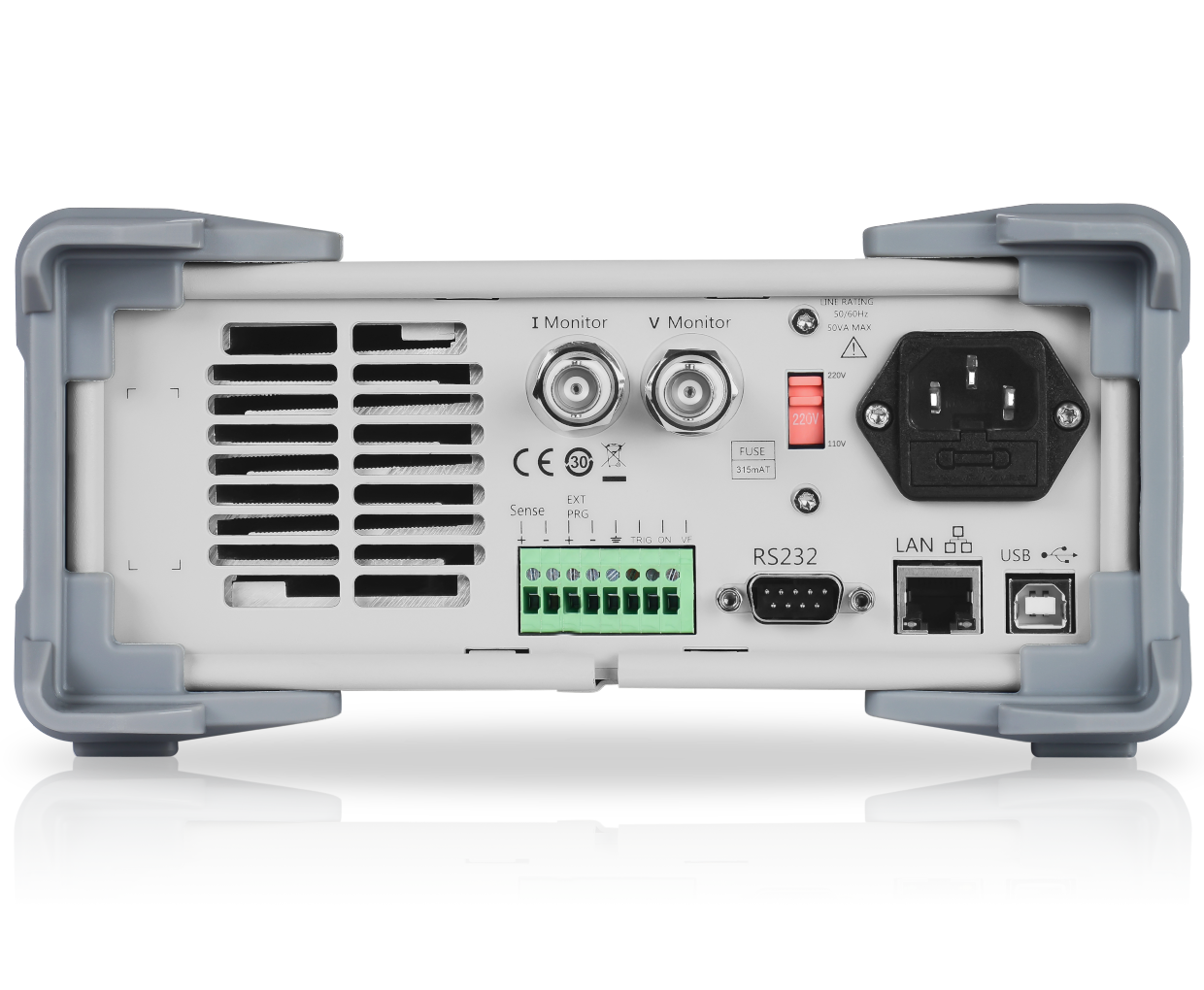

| 接口 | 内置RS232，USB，LAN标准通信接口； 选配USB-GPIB转接模块 |
型号
可调电流上升/下降速率
回读分辨率
电压电流测试最高速率
CC动态模式频率
输入范围
参考价（含税价）

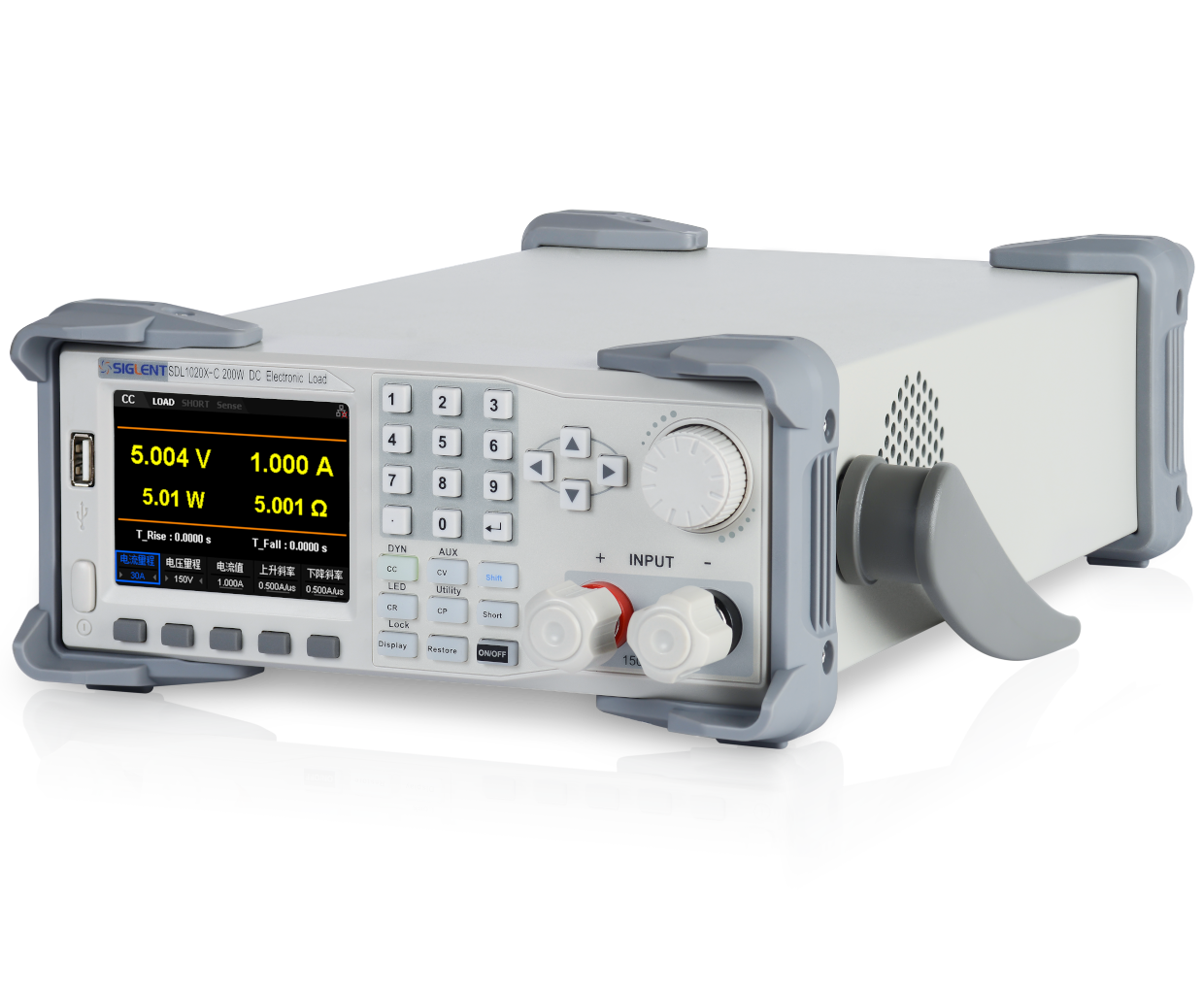

SDL1020X-C
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
15 kHz
150 V / 30 A / 200 W
电商专卖
SDL1030X-C
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
15 kHz
150 V / 30 A / 300 W
电商专卖
SDL1020X
0.001 A/μs ~ 2.5 A/μs
0.1 mV, 0.1 mA
500 kHz
25 kHz
150 V / 30 A / 200 W
￥5,480
SDL1030X
0.001 A/μs ~ 2.5 A/μs
0.1 mV, 0.1 mA
500 kHz
25 kHz
150 V / 30 A / 300 W
￥7,980
SDL1020X-E
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
25 kHz
150 V / 30 A / 200 W
￥4,080
SDL1030X-E
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
25 kHz
150 V / 30 A / 300 W
￥6,380
