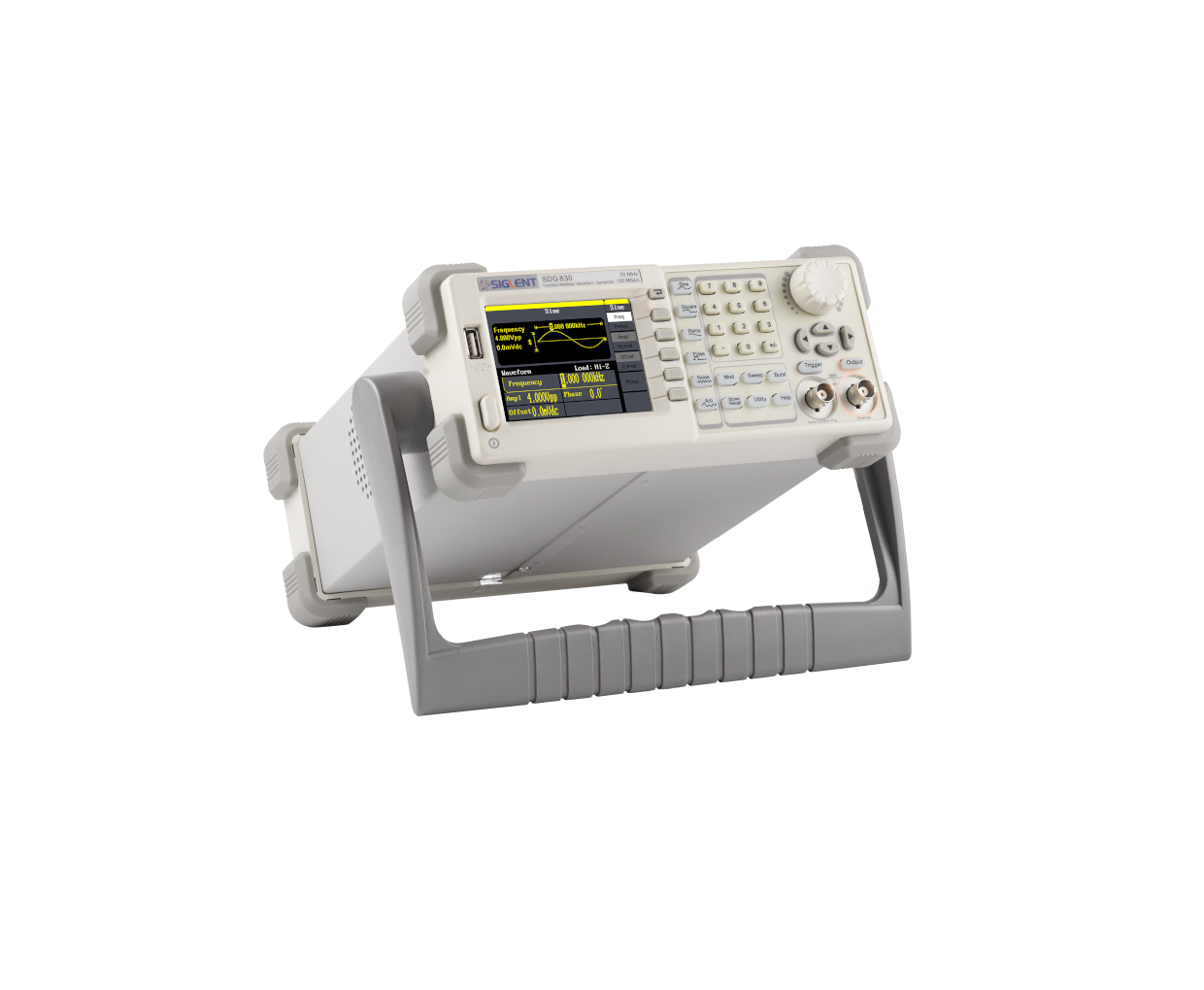

SDG800系列函数/任意波形发生器
- 单通道。最大输出30 MHz连续信号
- 125 MSa/s采样率，14 bit垂直分辨率
- 任意波形长度16 kpts
- 丰富的调制功能AM\DSB-AM\FM\PM\FSK\ASK\PWM\SWEEP\BURST
- 标配任意波形编辑软件
- 3.5英寸显示屏
×

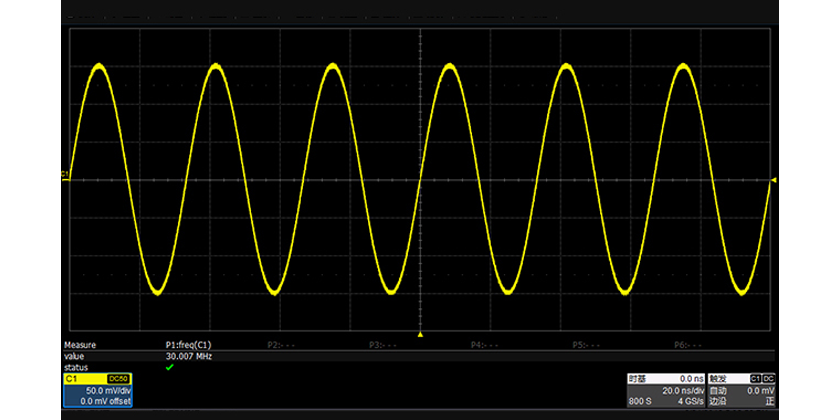

多种类型波形输出
多种类型波形输出。SDG800支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出
· 正弦波——最大输出频率30 MHz
· 方波特性——占空比可达20%-80%；上升时间小于24 ns
· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
· 正弦波——最大输出频率30 MHz
· 方波特性——占空比可达20%-80%；上升时间小于24 ns
· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
多种类型波形输出
多种类型波形输出。SDG800支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出
· 正弦波——最大输出频率30 MHz
· 方波特性——占空比可达20%-80%；上升时间小于24 ns
· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
· 正弦波——最大输出频率30 MHz
· 方波特性——占空比可达20%-80%；上升时间小于24 ns
· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出

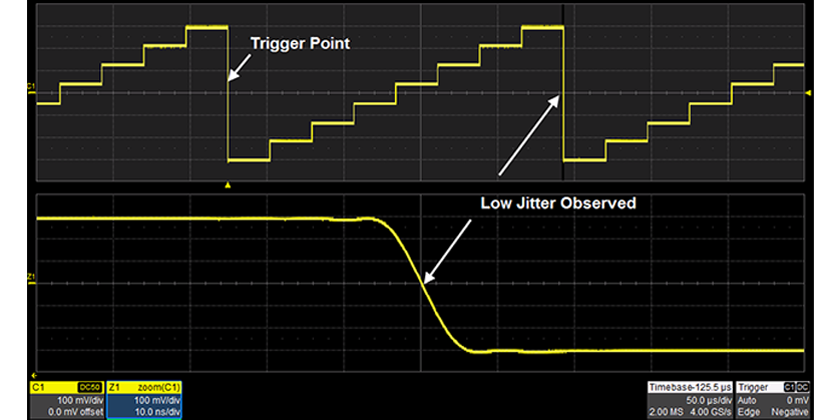

创新的 EasyPulse 技术
DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达5 MHz
· 上升和下降时间分别可设置，最快可达20 ns
· 脉宽精细可调，最小可达48 ns
· 低抖动
· 脉冲频率最高可达5 MHz
· 上升和下降时间分别可设置，最快可达20 ns
· 脉宽精细可调，最小可达48 ns
· 低抖动
创新的 EasyPulse 技术
DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达5 MHz
· 上升和下降时间分别可设置，最快可达20 ns
· 脉宽精细可调，最小可达48 ns
· 低抖动
· 脉冲频率最高可达5 MHz
· 上升和下降时间分别可设置，最快可达20 ns
· 脉宽精细可调，最小可达48 ns
· 低抖动

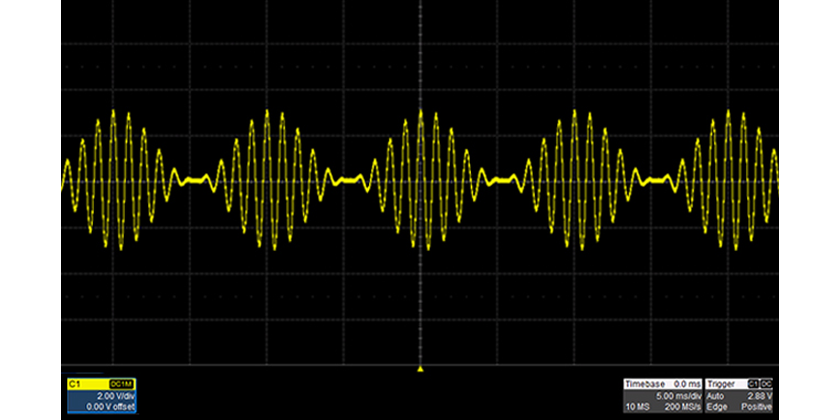

复杂信号生成能力
SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。
· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持“N循环”和“门控”脉冲串猝发方式
· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持“N循环”和“门控”脉冲串猝发方式
复杂信号生成能力
SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。
· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持“N循环”和“门控”脉冲串猝发方式
· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持“N循环”和“门控”脉冲串猝发方式
任意波形输出
· 16 Kpts的任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形

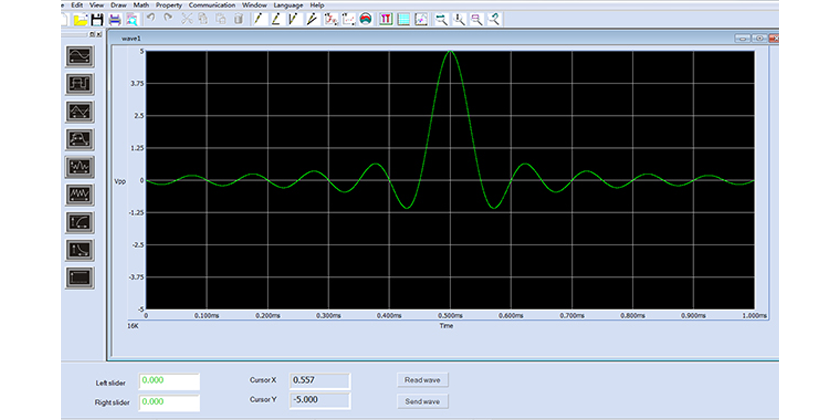

· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
任意波形输出
· 16 Kpts的任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
规格参数
| 带宽 | 10 MHz、30 MHz |
| 采样率 | 125 MSa/s |
| 通道数 | 1 |
| 任意波长度 | 16 Kpts |
| 频率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 波形 | 正弦波、方波、三角波、脉冲波、高斯白噪声、46种任意函数波形 |
| 最大输出幅度 | ±10 V |
| 尺寸 | 宽×高×深=229 mm×105 mm×281 mm |
| 标准接口 | USB Host, USB Device |
| 调制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG830
30 MHz
125 MSa/s
14 bit
16 Kpts
1
电商专卖产品

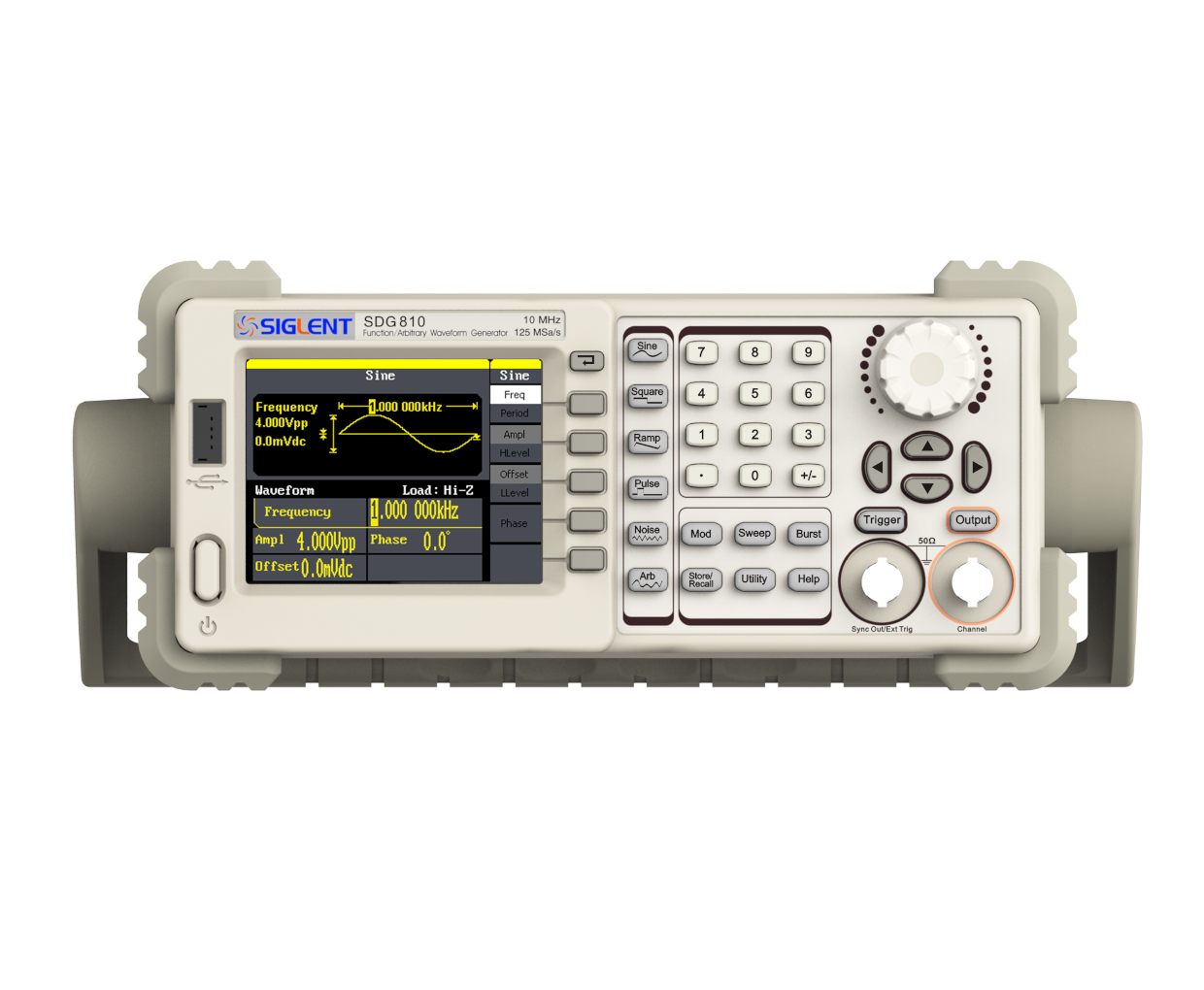

SDG810
10 MHz
125 MSa/s
14 bit
16 Kpts
1
电商专卖产品
