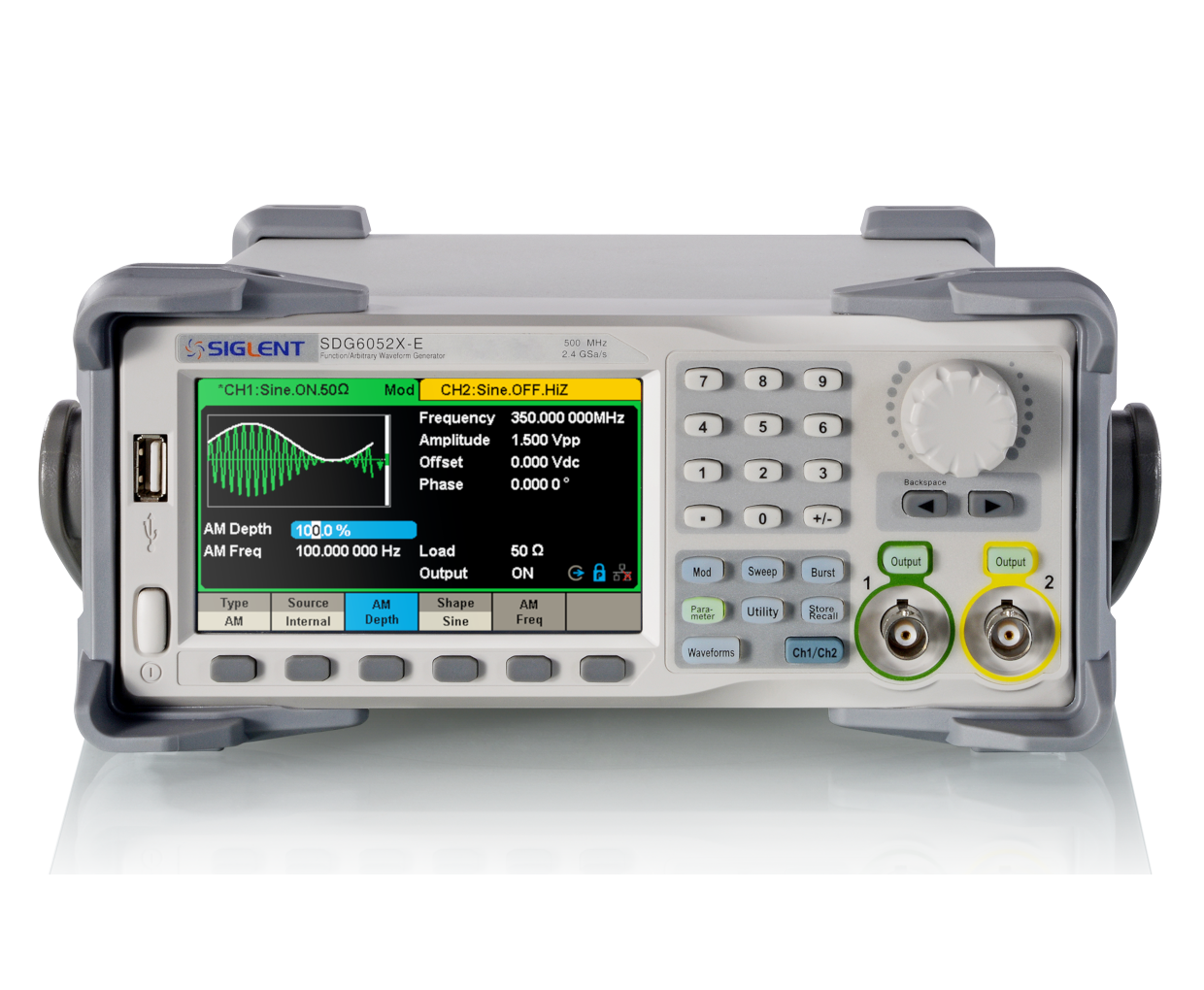

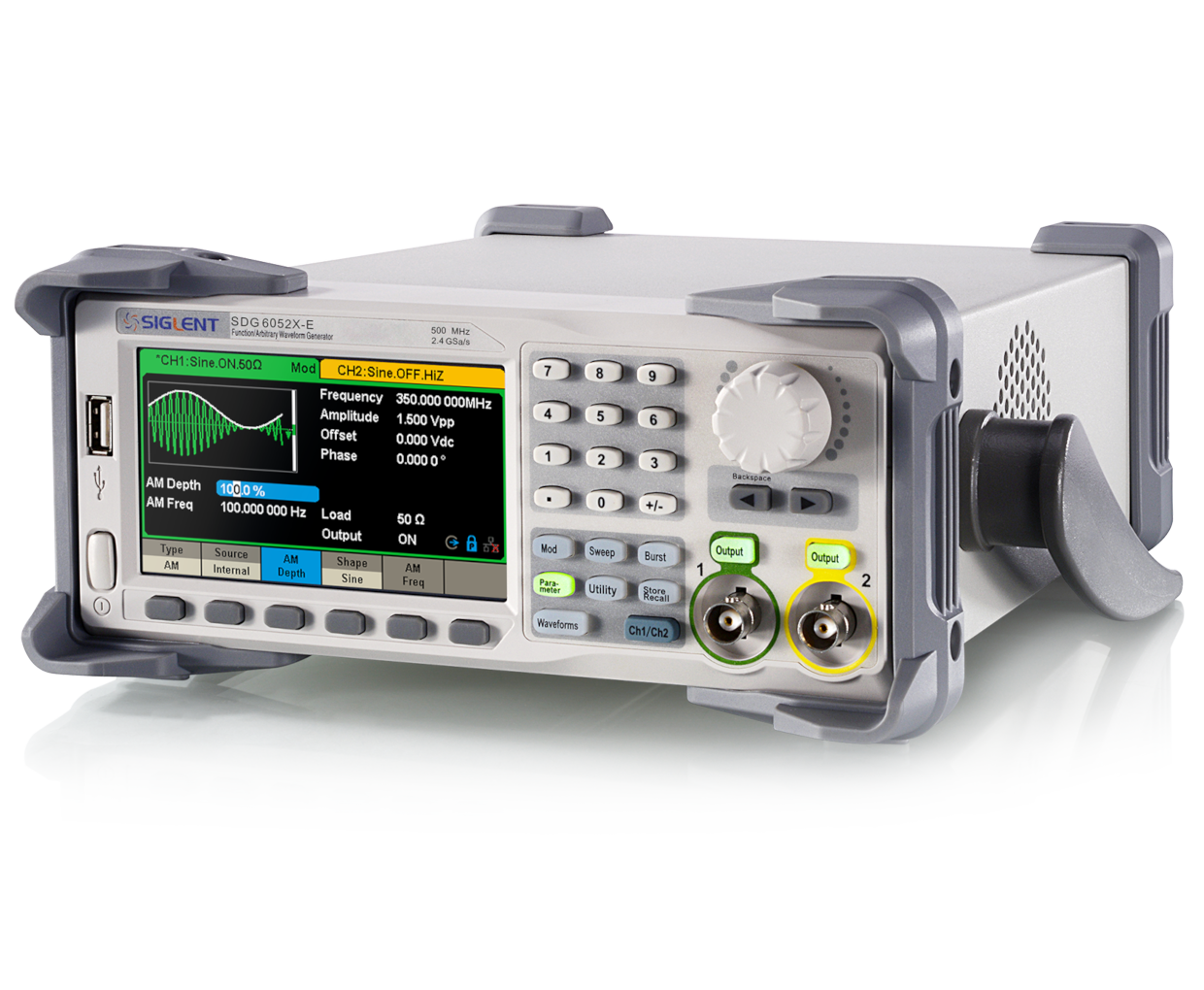

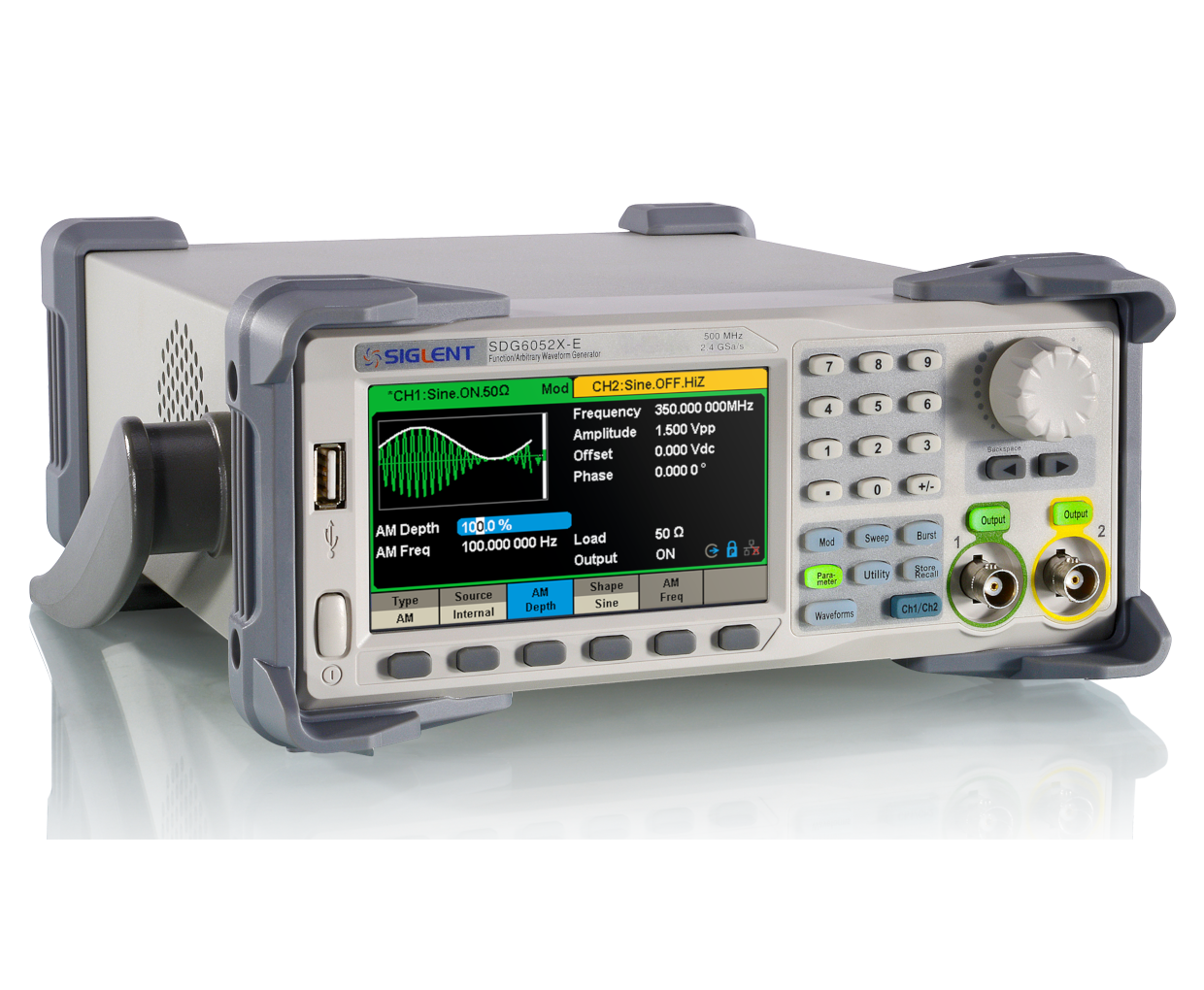

SDG6000X-E系列函数/任意波形发生器
主要特性
- 等性能双通道，最大输出频率500 MHz
- 2.4 GSa/s采样率，16 bit 垂直分辨率
- 脉冲信号最大频率120 MHz；上升/下降时间可调，最快可达2 ns
- 逐点输出任意波，波形长度2pts~8 Mpts
- 可作为噪声信号发生器
×
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升、下降时间可达2 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
· 噪声信号发生器——可输出带宽可调高斯白噪声
· 脉冲信号发生器——最快上升、下降时间可达2 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
· 噪声信号发生器——可输出带宽可调高斯白噪声
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升、下降时间可达2 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
· 噪声信号发生器——可输出带宽可调高斯白噪声
· 脉冲信号发生器——最快上升、下降时间可达2 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
· 噪声信号发生器——可输出带宽可调高斯白噪声

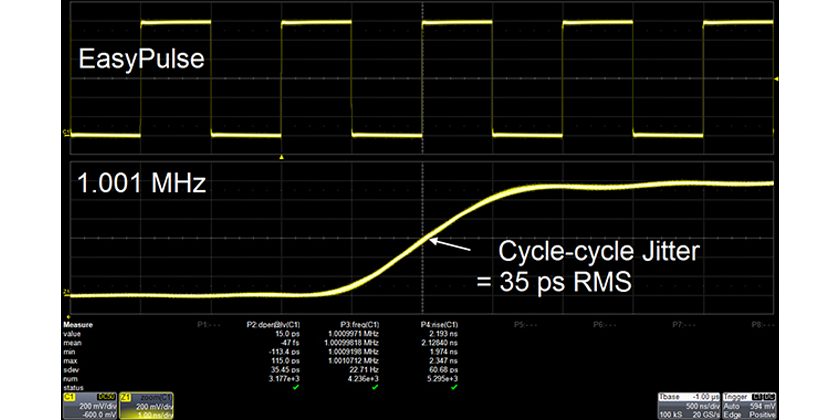

创新的EasyPulse 技术
DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达120 MHz
· 上升和下降时间分别可设置，最快可达2 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
· 脉冲频率最高可达120 MHz
· 上升和下降时间分别可设置，最快可达2 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
创新的EasyPulse 技术
DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达120 MHz
· 上升和下降时间分别可设置，最快可达2 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
· 脉冲频率最高可达120 MHz
· 上升和下降时间分别可设置，最快可达2 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动

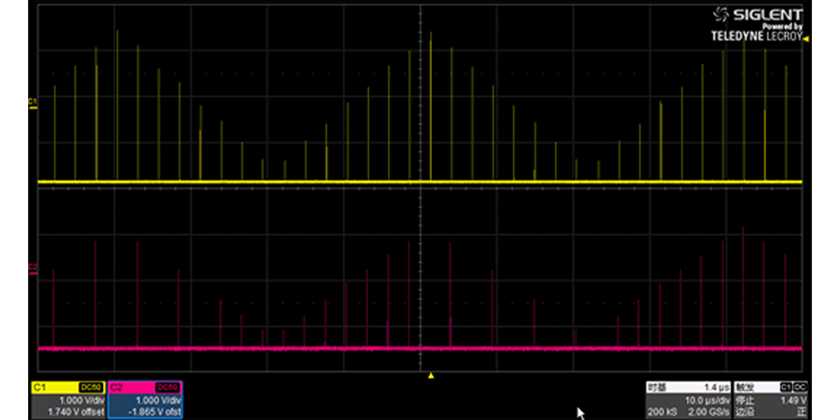

TrueArb 波形技术
使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号
TrueArb 波形技术
使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号

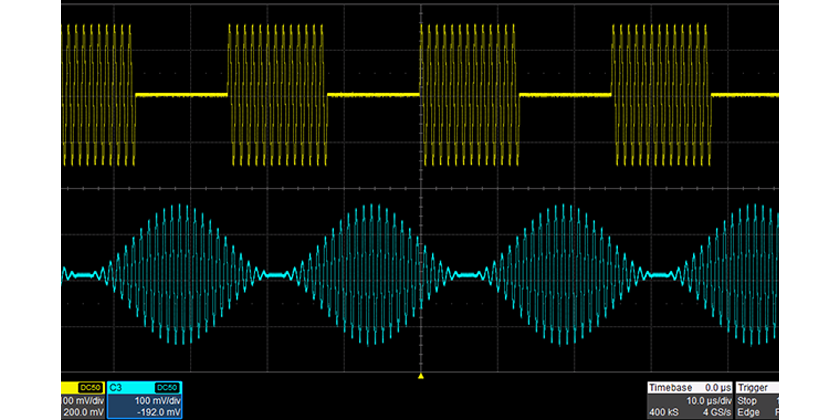

复杂信号生成能力
SDG6000X-E具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
复杂信号生成能力
SDG6000X-E具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
规格参数
| 带宽 | 160 MHz、200 MHz、350 MHz 、500 MHz |
| 采样率 | 2.4 GSa/s（2X内插） |
| 通道数 | 2 |
| 任意波长度 | 2 ~ 8 Mpts |
| 垂直分辨率 | 16 bit |

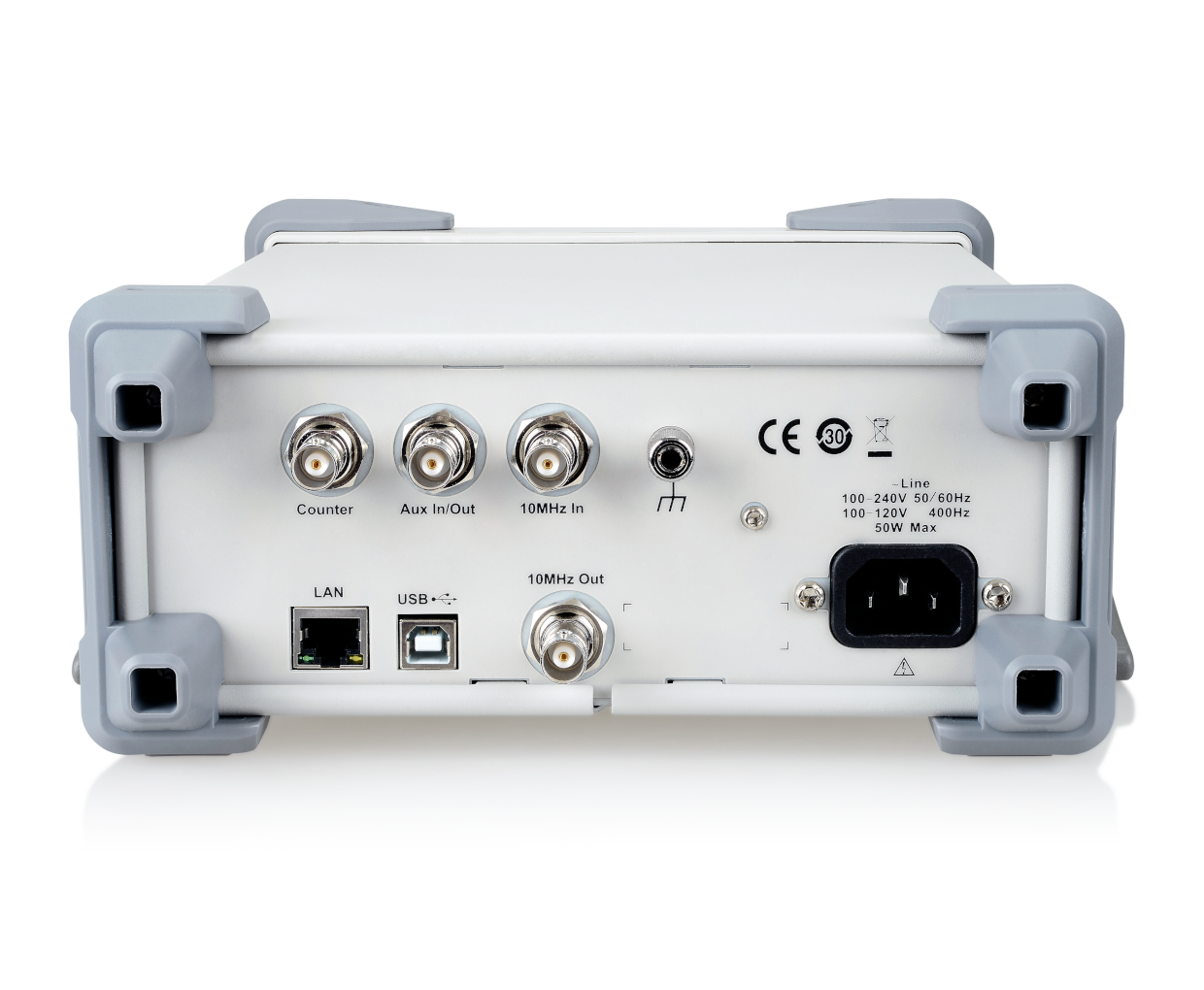

| 接口 | 标准 : U SB Host, USB Device, LAN 选件 : GPIB (USB-GPIB 适配器 ) |
| 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多种信号发生功能 | 连续波发生器、脉冲波发生器、函数/任意波形发生器、噪声发生器 |
| 前端保护 | 过压、过流、短路 |
| 信号频率 | 方波：1 μHz~120 MHz 脉冲：1 μHz~120 MHz 任意波：1 μHz~50 MHz |
| 其他功能 | Sweep 功能和 Burst 功能 谐波输出功能 双通道波形合并功能 通道间耦合、复制和跟踪功能 196种内建任意波 |
型号
最高输出频率
最高采样率
垂直分辨率
任意波长度
通道数
含税价
SDG6052X-E
500 MHz
2.4 GSa/s
16 bit
2pts ~ 8 Mpts
2
￥ 31,880
SDG6032X-E
350 MHz
2.4 GSa/s
16 bit
2pts ~ 8 Mpts
2
￥ 23,880
SDG6022X-E
200 MHz
2.4 GSa/s
16 bit
2pts ~ 8 Mpts
2
￥ 16,880
SDG6012X-E
160 MHz
2.4 GSa/s
16 bit
2pts ~ 8 Mpts
2
￥ 13,880
